07/08 ID# M6611742
57
Item Qty. Part No. Description
20 2 600282 Espaciador, plástico, tipo galleta
21 2 204857 Espaciador, metal, d. ext. 1/2” x 1,44”
de largo
22 2 204859 Cubierta, corredera del pasador
23 1 203038 Perno de carruaje, 5/16-18 x 2-3/4”
de largo
24 1 204850 Pasador, bloqueo
25 1 204853 Cuerda, bucle negro
42 1 206990 Soporte de refuerzo

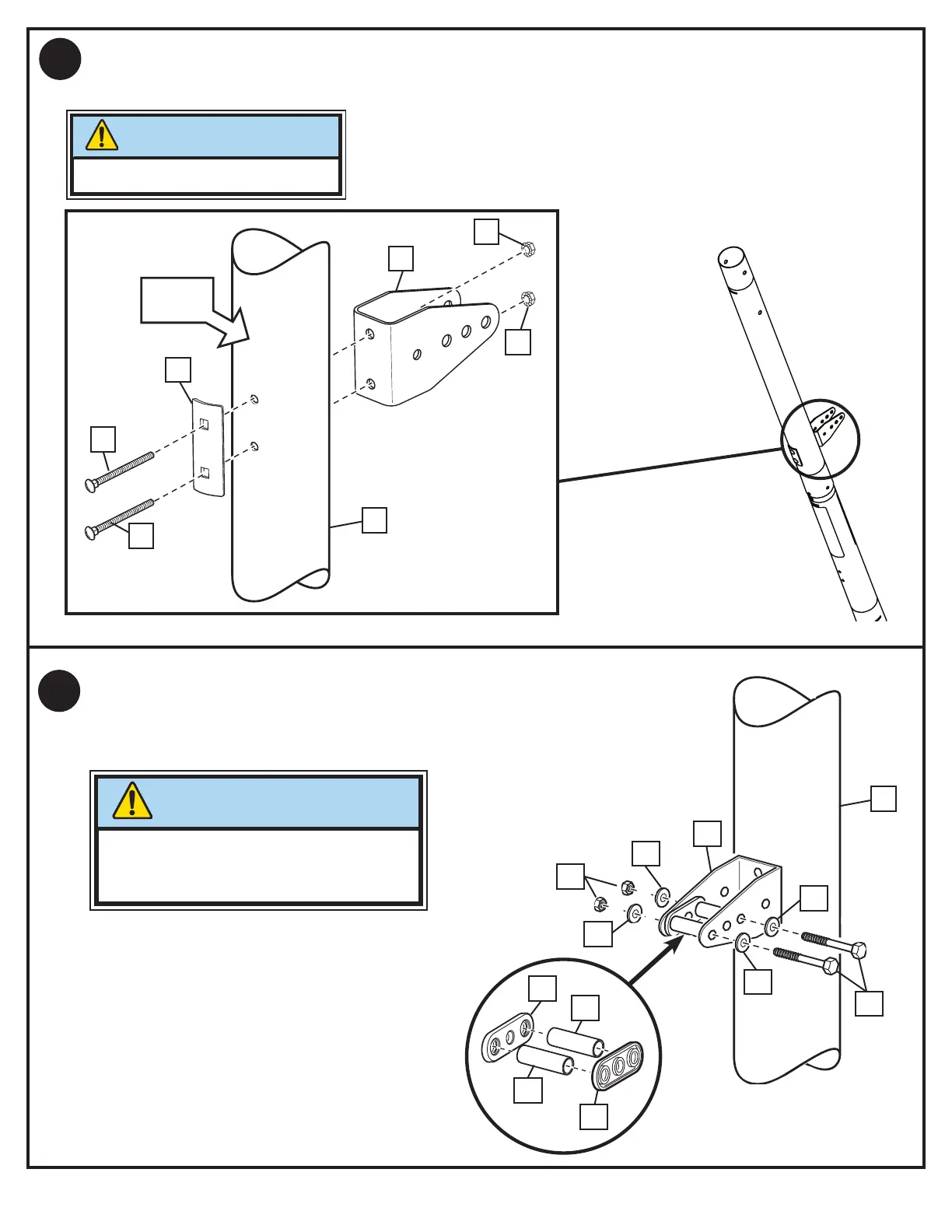

Conecte los espaciadores (20, 21) al soporte de montaje
del poste (15) con los pernos (19), las arandelas (17) y
las tuercas (11) como se muestra.
Instale el soporte de montaje del poste (15) y el soporte de refuerzo (42) con los pernos de
carruaje (16) al poste superior (4) como se muestra. Apriete las tuercas bridadas (14) por
completo.
4
42
16
16
15
14
14
9.
10.
15
17
17
11
19
17
17
21
20
20
21
¡IMPORTANTE!
Apriete solo hasta que las
arandelas (17) dejen de moverse.
¡IMPORTANTE!
NO APRIETE DEMASIADO.
POSTE
SUPERIOR
4
LADO
DELANTERO
