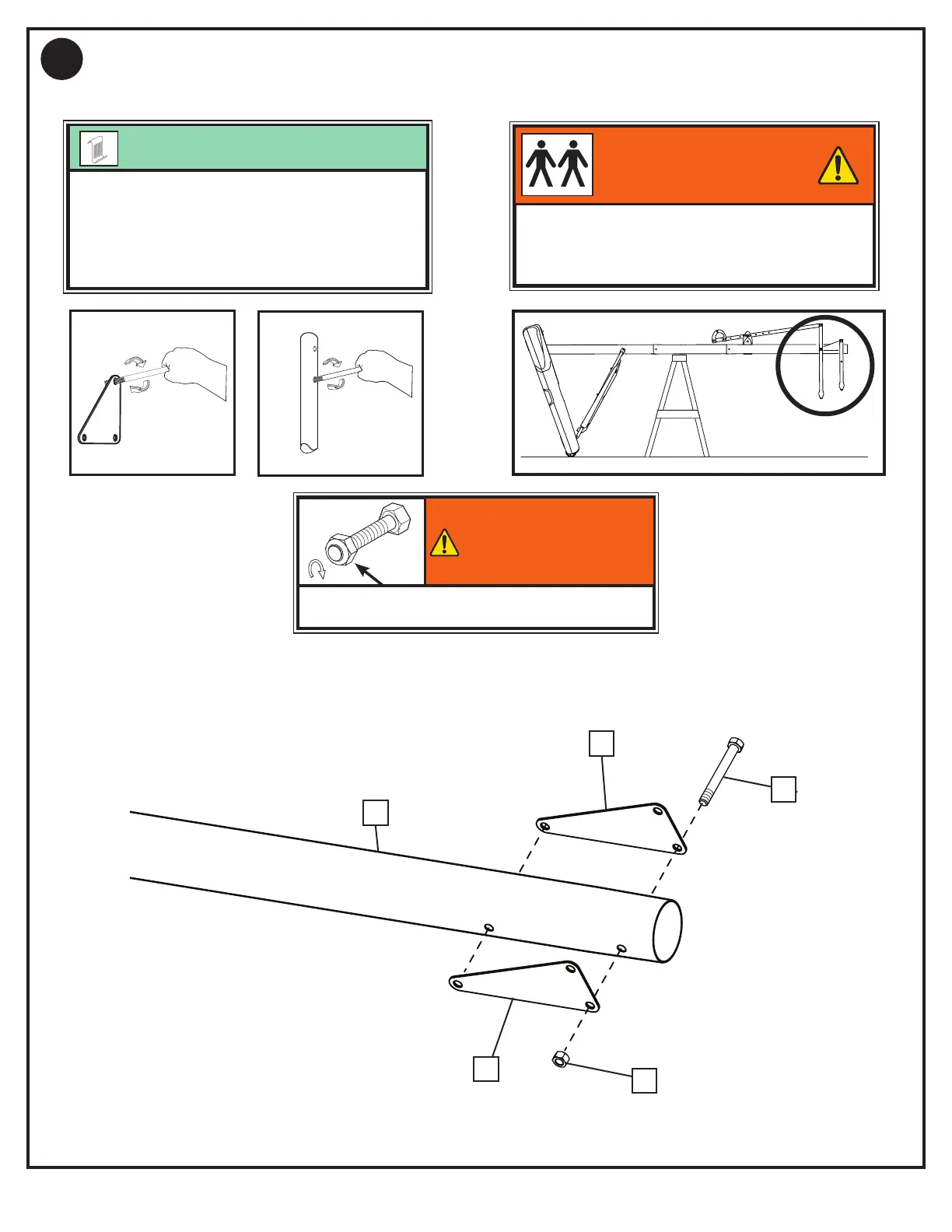

Mientras el sistema está apoyado de forma segura sobre el caballete.
Instale las placas triangulares (37) a los puntales de la base (4) utilizando los pernos (40) y las
tuercas (31) como se muestra.
15.
37
4
37
40
31
NOTA
PRUEBE EL AJUSTE DE LOS TORNILLOS GRANDES
EN LOS ORIFICIOS GRANDES DE LOS TUBOS DEL
ELEVADOR, LOS SOPORTES DEL TABLERO Y LAS
PLACAS TRIANGULARES.
SI FUESE NECESARIO, CON CUIDADO MUÉVALOS
CON MOVIMIENTOS CIRCULARES PARA EXTRAER EL
EXCESO DE PINTURA DE LOS AGUJEROS.
SE REQUIEREN DOS PERSONAS PARA ESTE
PROCEDIMIENTO. EL INCUMPLIMIENTO DE
ESTA ADVERTENCIA PODRÍA OCASIONAR
LESIONES GRAVES Y/O DAÑOS MATERIALES.
¡ADVERTENCIA!
APRIETE EL PERNO (40) EN LA CONTRATUERCA (31)
HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
