SPALDING E6A994 - Page 66

66
ID# M6611742 07/08
APRIETE EL PERNO (29) EN LA CONTRATUERCA (31)
HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
¡ADVERTENCIA!
Con la mesa todavía en los caballos de sierra o una mesa de soporte

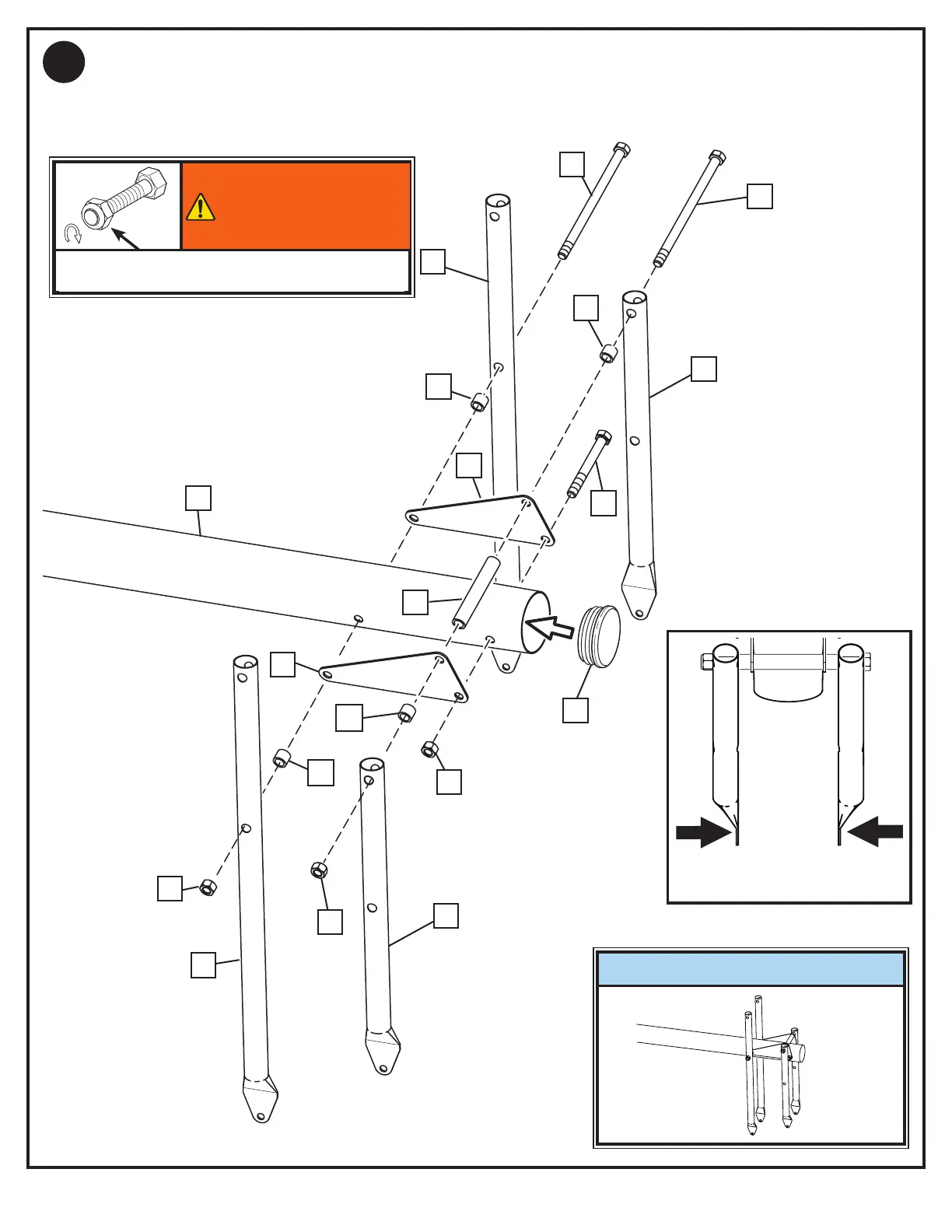

Instale los tubos del elevador (32 y 35) en las placas triangulares (37) y en la sección del poste
superior (4) usando los pernos (29), los espaciadores (30 y 48) y las tuercas (31) como se
muestra. Instale en este momento la tapa del poste (38).
17.
35
31
29
31
31
30
30
40
37
37
32
4
38
48
35
29
32
30
30
MONTAJE COMPLETADO
TOME NOTA DE LA
ORIENTACIÓN
DE LOS BRAZOS ELEVADORES
