SPALDING E6A994 - Page 72

72
ID# M6611742 07/08
56
54
22.
55
54
56
54
A
B
C
D
53
34
54
NOTA:
ORIENTACIÓN
DEL
SOPORTE
55
58
57

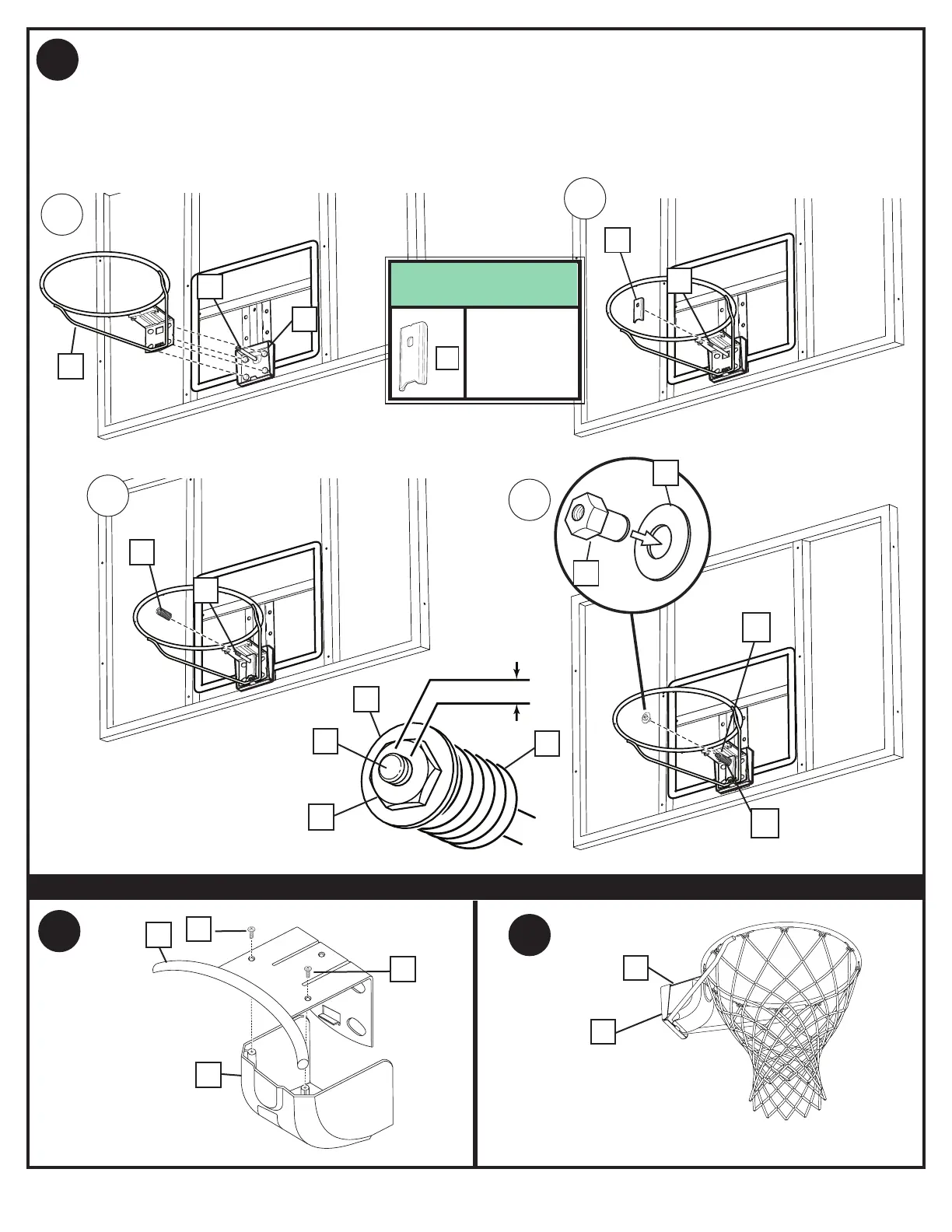

A. Coloque el aro (34) firmemente en el soporte (53) como se muestra. Permita que el perno en T (54) se deslice a
través del orificio central en el aro (34).
B. Instale el soporte de refuerzo (55) en el perno en T (54) como se muestra.
C. Instale el resorte (56) en el perno en T (54) como se muestra.
D. Instale la tuerca especial (57) y la arandela (58) en el perno en T (54).
E. Apriete la tuerca (57) hasta que un 1/8" de las roscas del perno en el extremo del perno en T (54) quede expuesto.
CUBIERTA
23.
39
34
64
24.
34
64
39
1/8” (3mm)
58
57
54
56
