Specialized ALLEZ E5 DISC - Montaje de la Horquilla y la Potencia

15
7.6. MONTAJE DE LA HORQUILLA Y LA POTENCIA
˚ Instala la parte delantera (horquilla, juego de dirección, espaciadores del juego de
dirección, potencia, manillar, rueda) en el cuadro y luego determina el mejor ajuste para
el usuario. No instales más de 30 mm de espaciadores entre la potencia y la tapa del juego
de dirección (FIG. 6).
˚ Recorta el tubo de dirección de manera que el corte final quede 3 mm por debajo de la
parte superior de la potencia (o 3 mm por debajo de la parte superior del espaciador,
si usas un espaciador de 5 mm).
A
B
4

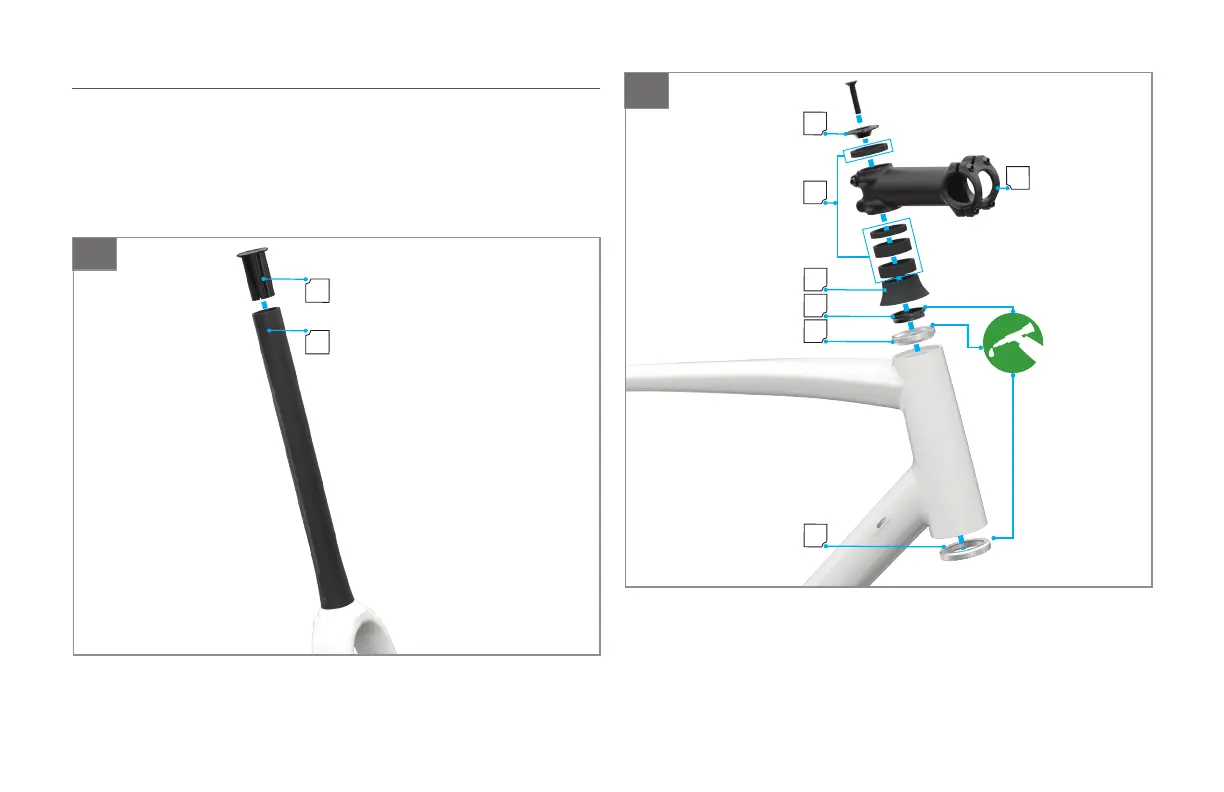

FIG. 4
˚ Coloca el tapón alargador (A) en el tubo de dirección (B). Con una punta hexagonal
de 6 mm, aprieta el tapón a 9 Nm (80 in-lbf).
A
B
C
D
F
G
E
5
FIG. 5
˚ Al instalar el juego de dirección para el montaje final, engrasa el anillo de compresión (A),
el rodamiento superior (B) y el rodamiento inferior (C).
˚ Instala la tapa del juego de dirección (D), los espaciadores (E) y la potencia (F), seguido
de la tapa superior y el tornillo (G). Con una punta hexagonal de 4 mm, aprieta el tornillo
a aproximadamente 1-2 Nm (9-18 in-lbf).
