7.6. MONTAGEM DO GARFO E MESA
˚ Instale a extremidade dianteira (garfo, caixa de direção, espaçadores da caixa de direção,
mesa, guidão, rodas) no quadro e, em seguida, determine o ajuste do ciclista. Não instale
mais de 30 mm de espaçadores entre a mesa e a tampa da caixa de direção (FIG. 6).
˚ Encurte a espiga de forma que o corte final fique 3 mm abaixo do topo da mesa (ou 3 mm
abaixo do topo do espaçador se um espaçador de 5 mm for usado).
A
B
4

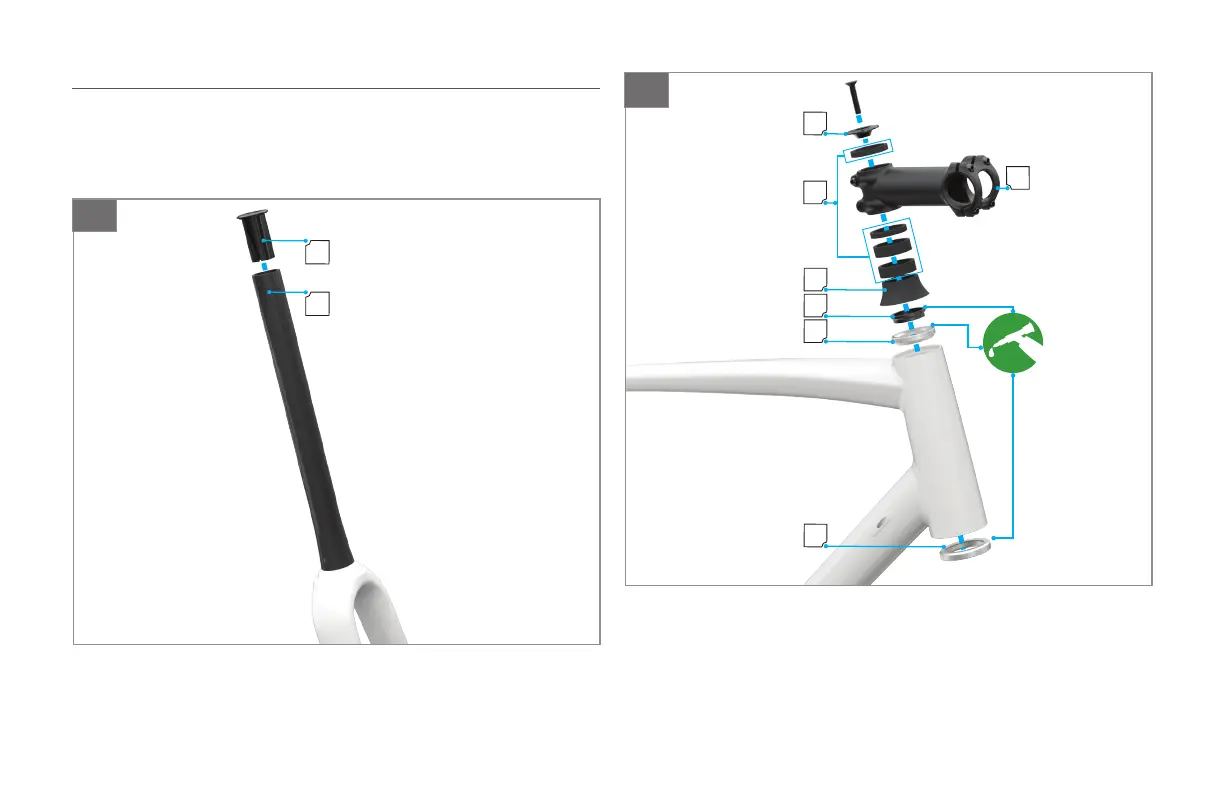

FIG. 4
˚ Instale o expander (A) na espiga (B). Usando uma chave hexagonal de 6 mm, aperte o
plugue com 9 Nm / 80 pol-lbf.
A
B
C
D
F
G
E
5
FIG. 5
˚ Ao instalar a caixa de direção para a montagem final, lubrifique o anel de compressão (A),
o rolamento superior (B) e o rolamento inferior (C).
˚ Instale a tampa da caixa de direção (D), espaçadores (E) e mesa (F), seguido pela tampa
superior e parafuso (G). Usando uma chave hexagonal de 4 mm, aperte o parafuso para
aproximadamente 1 a 2 Nm / 9 a 18 pol-lbf.
