Spectra 1641 - Page 25

Spectra (1641) 23

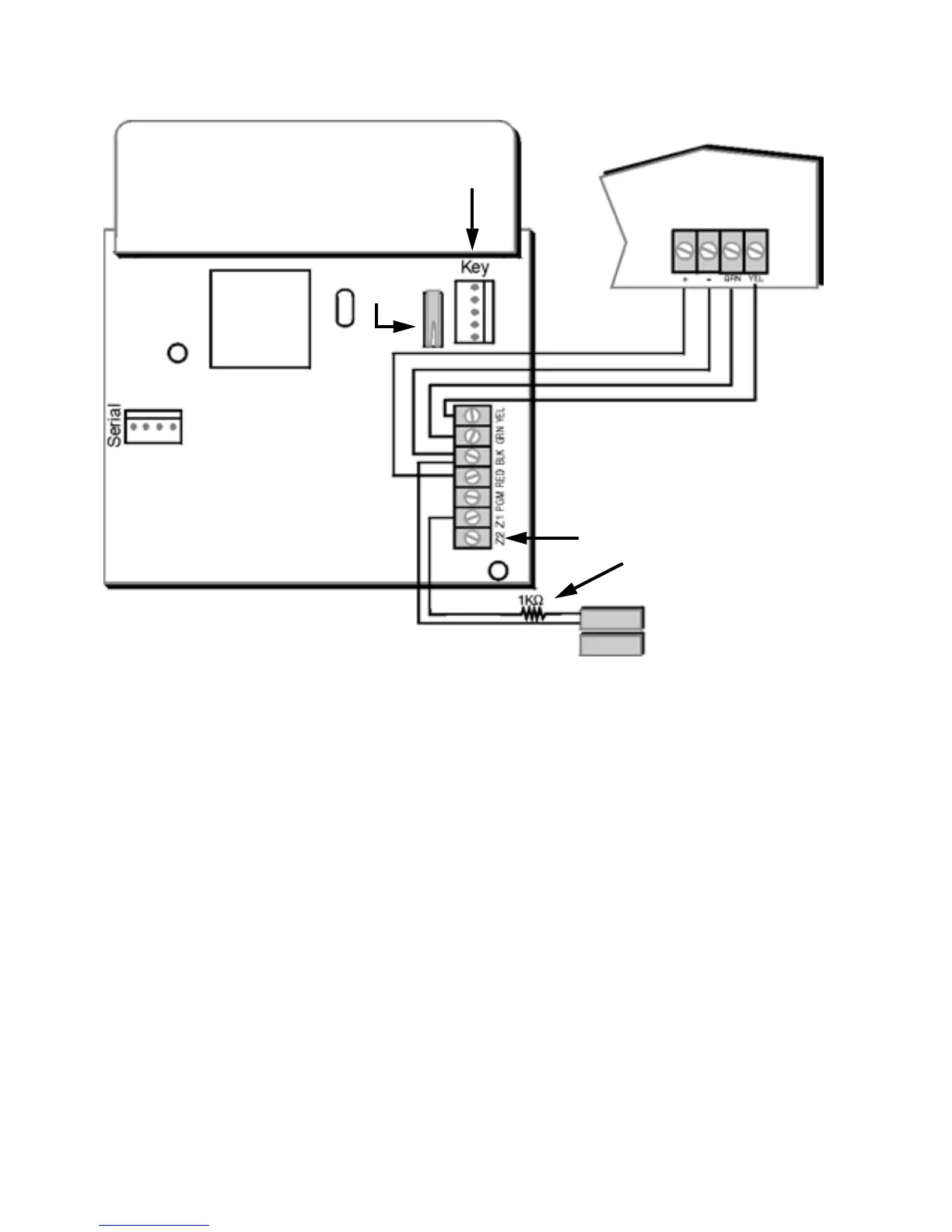

Figure/Figura 1
A
B
C
D
E
A
- Insert Paradox Memory Key Here
- insérer la clé de mémoire Paradox ici
- Inserte Aquí la Llave de Memoria
Paradox
B
- Spectra Control Panel Terminals
- bornes du panneau de contrôle Spectra
- Terminales de la Central Spectra
C
- Anti-tamper Switch
- interrupteur de sécurité
- Interruptor Antisabotaje
D
- Input Z2 is reserved for future use
- entrée Z2 réservée pour utilisation future
- La entrada Z2 está reservada para uso
futuro
E
- Door Contact (example)
- contact de porte (exemple)
- Contacto de Puerta (ejemplo)
F
- 1KΩ EOL resistor (see section [2]
option [2] p. 5)
- résistance d’EDL de 1K
Ω (voir section
[2] option [2] à la p. 11)
- una resistancia RFL de 1K
Ω (ver la
sección [2] opción[2] en
p. 18)
F
