Spectravision PLP-REM - Page 23

23
NL
(2)
(3)
(5)
(4)
(8)
(6)
(7)

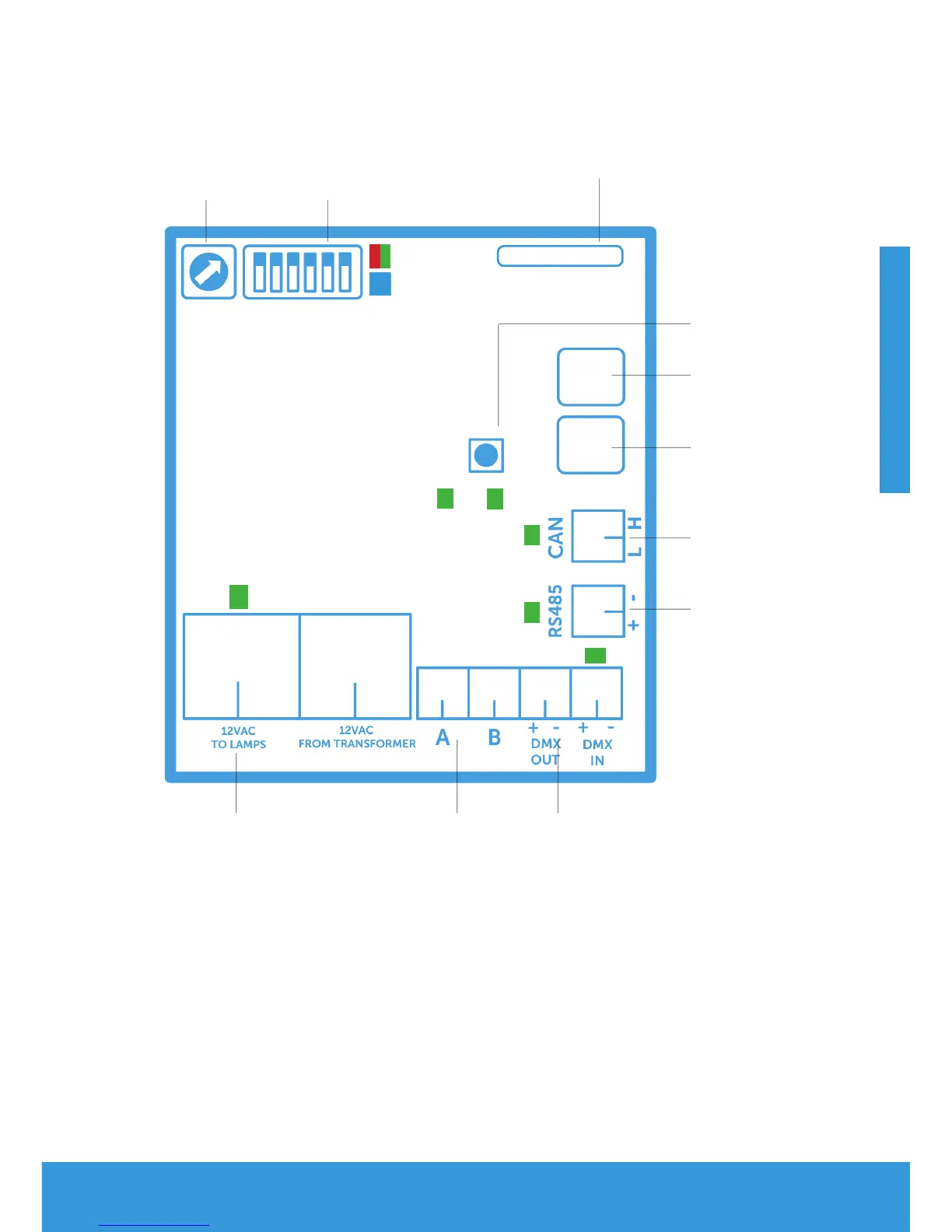

DuraLink RF board
Voor draadloze communicatie
DuraLink
Controller board
DMX adres toewijzer
Om het DMX start adres
te kiezen
CAN bus
Voor toekomstig
gebruik
12VAC aansluitklemmen
Om de zwembadverlichting
op aan te sluiten
DIP schakelaar
Om de controller functies te
selecteren
RS-485
connectie
Om te verbinden met
domotica systemen
(zie pagina 14)
SD card slot
Voor firmware updates
Ethernet poort
Voor toekomstig
gebruik
RESET KNOP
DMX ingang/uitgang
De PLP-REM kan werken als DMX
ontvanger (met DMX doorgang
-
signaal)
A/B uitgang
Voor additionele circuits.
Gedraagt zich als een SPST
(sinlge-pole, single-throw)
schakelcontact
Status LED’s:
(1) Algemene status
Groen = OK
Rood = overvoltage of overcurrent
(2) RESET status
(3) 12VAC naar zwembadverlichting
(Groen = AAN)
(4) Schakelcontact A (Groen = AAN)
(5) Schakelcontact B status
(Groen = AAN)
(6) CAN status
(7) RS-485 signaal
(8) DMX signaal
