Spectravision PLP-REM - Tablero Lógico

77
ESP

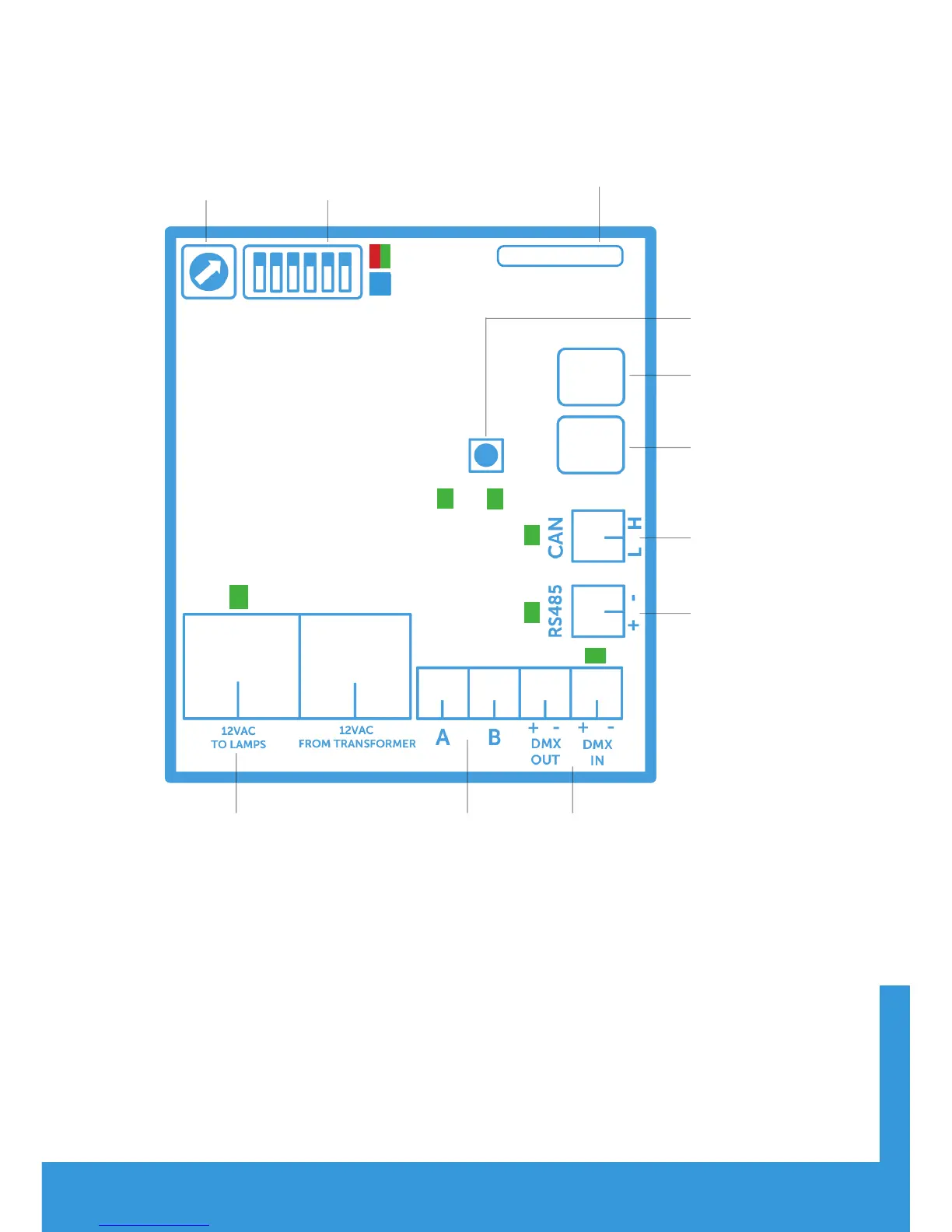

Tablero lógico
Dial de dirección DMX
Para elegir dirección de
inicio DMX
CAN bus
Para uso futuro
Conexión
terminales 12VAC
Para conectar a luces
de piscina
Interruptor DIP
Para seleccionar Funcionalidades del
regulador
Conexión RS-485
Para conectar al
sistema automático
local
(ver página 90
Ranura de tarjeta SD
Para la actualización del
firmware
Puerto Ethernet
Para uso futuro
Entrada/salida DMX
El PLP-REM puede actuar
como receptor DMX con
paso DMX ugh
Salida A/B
Para circuitos
auxiliares. Actúa
como interruptor
SPST (unipolar)
Estado LED:
(1) Estado general
Verde = ACEPTABLE
Rojo = error sobretensión/sobrecorriente
(2) Estado de REINICIO
(3) 12 V CA a lámparas de piscina
(4) Interruptor A (verde = ENCENDIDO)
(1)
(2)
(3)
(5)
(4)
(8)
(6)
(7)
(5) Cambie la Estado de B
(verde = ENCENDIDO)
(6) Estado CAN
(7) Señal RS-485
(8) Señal de DMX
BOTÓN DE
REINICIO
Placa DuraLink RF
Para comunicación inalámbrica
DuraLink
