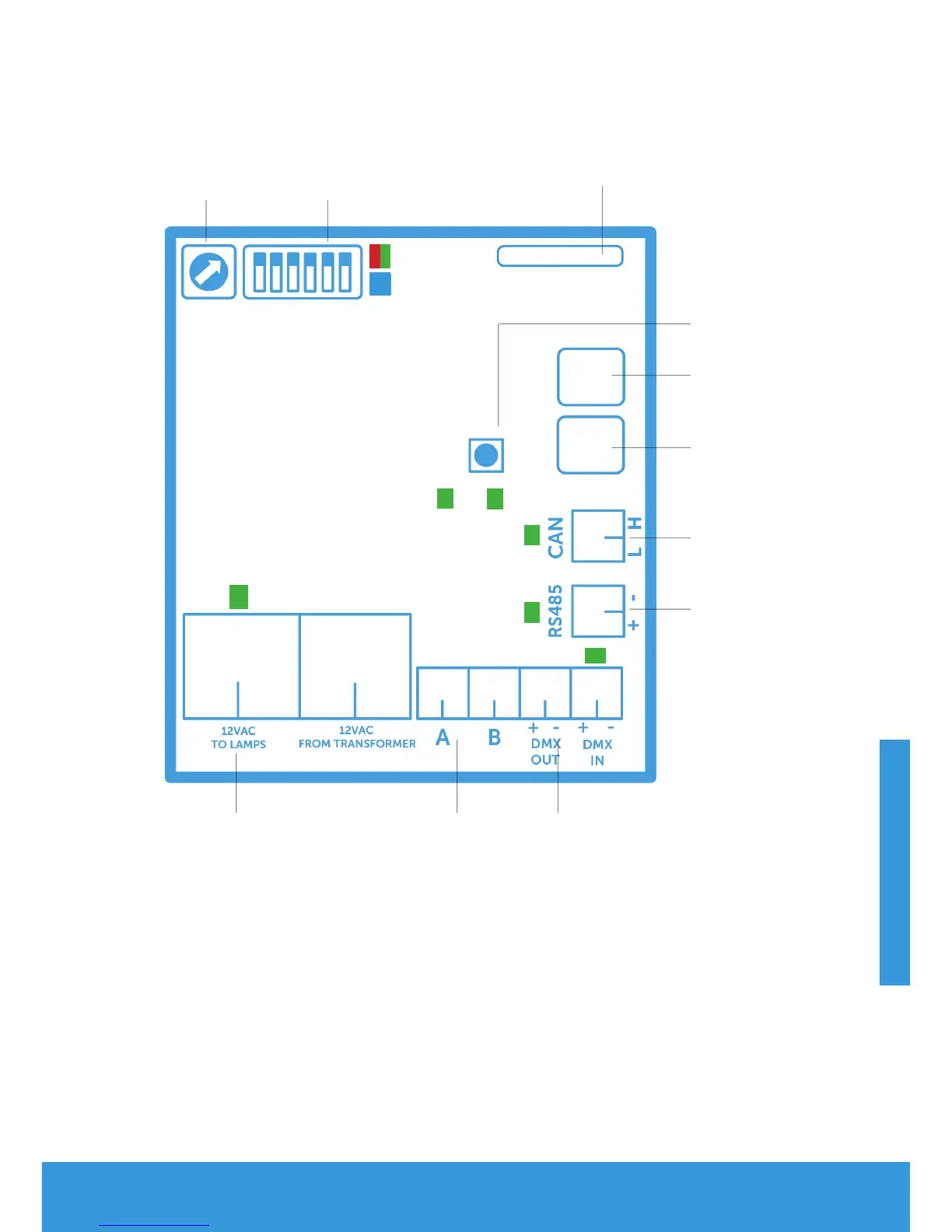

DuraLink
Logic-Platine
DMX-Adresswahl
Für die Auswahl der
DMX-Startadresse
CAN bus
Für zukünftige
Verwendung
12VAC Anschlussklemmen
um die
Pool-Beleuchtung zu verbinden
DIP-Schalter
Für die Auswahl der
Steuerungsfunktionalitäten
RS-485
connection
Verbindung Für die
Verbindung mit
einem
Hausautomations
-
system (siehe Seite
14)
SD card slot
Für Firmware-Updates
Ethernet-Anschluss
Für zukünftige
Verwendung
Rückstellknopf
DMX eingang/Ausgang
Der PLP-REM kann wie ein
DMX Empfänger fungieren mit
DMX-Pass-Through
A/B Ausgang
Für die Hilfschaltungen
Fungiert als SPST-Schal
-
ter (Single-ploe, single
throw) A/B Ausgang
Status LEDs:
(1) Allgemeiner Status
Grün = OK
Rot = Fehler Überspannung/Überstrom
(2) RUCKSTELL Status
(3) 12VAC zu Poolbeleuchtung (Grün = EIN)
(4) Schalter A (Grün = EIN)
(5) Schalter B Status (Grün = EIN)
(6) CAN Status
(7) RS-485 Signal
(8) DMX Signal
DuraLink RF board
für drahtlose Kommunikation
