41
FR
(1)
(2)
(3)
(5)
(4)
(8)
(6)
(7)

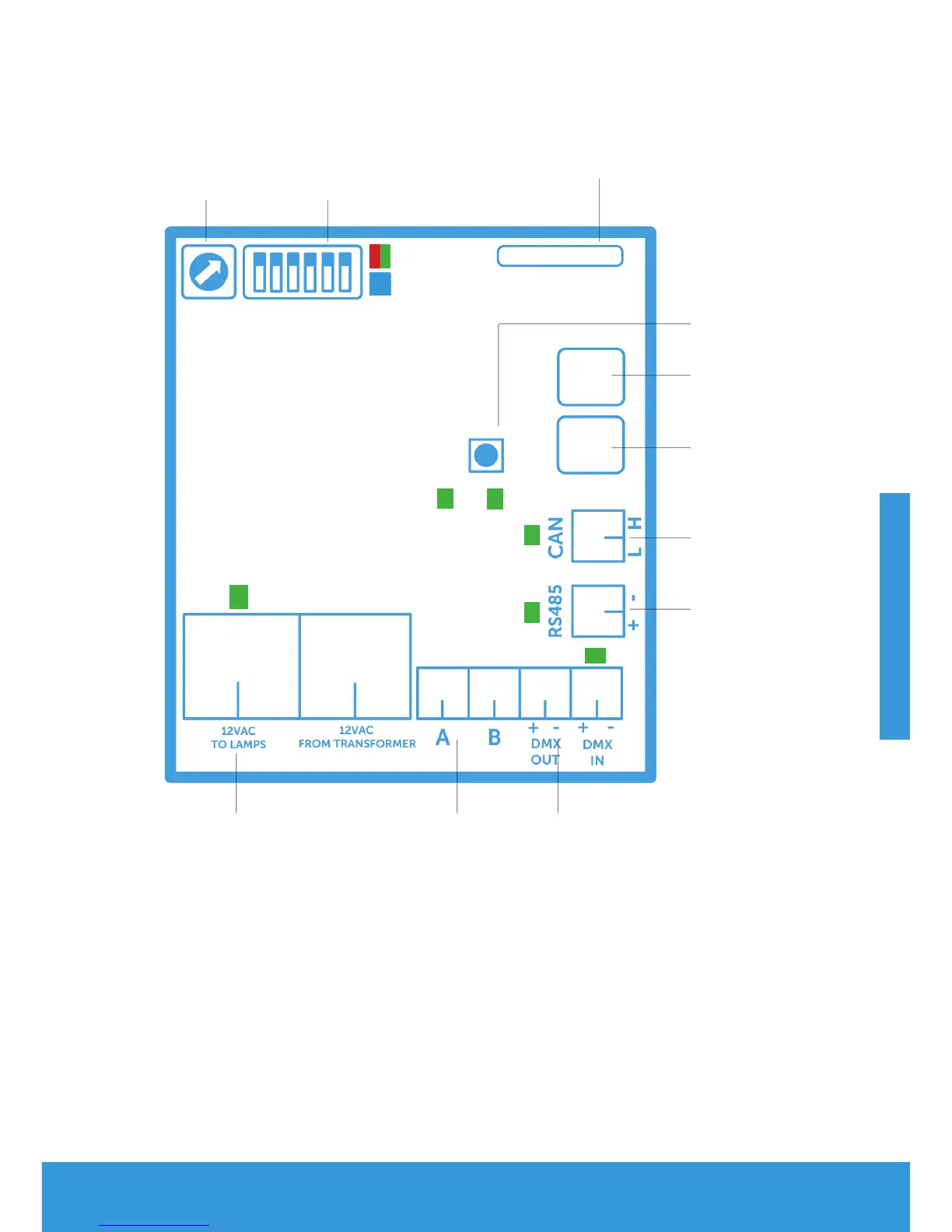

DuraLink RF board
For wireless communication
DuraLink
Circuit imprimé
Molette d’adresse DMX
Pour sélectionner
l’adresse de départ du DMX
Bus CAN
Pour utilisation future
Bornes de
raccordement 12
VAC
Pour raccorder les
lampes de la piscine
Commutateur DIP
Pour sélectionner les fonctions du
contrôleur
Connexion RS-485
Pour eectuer une
connexion au système
d’automatisation
domestique
(voir page 14)
Emplacement pour
carte SD
Pour les mises à jour
logicielles
Port Ethernet
Pour utilisation future
Bouton de réinitialisation
Entrées/sorties DMX
Le PLP-REM peut servir
de récepteur DMX avec
intermédiaire DMX
Sorties A/B
Pour des circuits auxilia-
ires. Sert de commuta-
teur SPST (single-pole,
single-throw)
Sorties A/B
Témoins LED :
(1) État général
Vert = OK
Rouge = Erreur surtension où court-circuit
(2) RÉINITIALISATION
(3) 12 VAC vers les lampes de la piscine
(VERT = allumé)
(4) Commutateur A (VERT = allumé)
(5) Commutateur B
(VERT = allumé)
(6) État CAN
(7) Signal RS-485
(8) Signal DMX
