Spektrum TM1500 Telemetrie-Modul (SPM6742)
Das Spektrum TM1500 Telemetrie-Modul sendet wertvolle Daten, wie
Umdrehung, Temperatur und Spannung, direkt an das DSMR Telemetrie-
kompatible Spektrum Funksystem.
Montage
1. Mit Servo-Klebeband das TM1500 Telemetrie-Modul nahe dem Empfänger
in einer Position befestigen, sodass die mitgelieferte 635mm (2,5Zoll)
Datenleitung vom Empfänger zumEingangsanschluss auf dem Telemetrie-
Modul ausgefahren werden kann.
2. Die Datenleitung in den TM1500-Anschluss mit der Markierung EINGANG
einstecken und das andere Ende in den BINDEN-Anschluss auf dem
Empfänger einstecken.
3. Alle Telemetriesensoren montieren.
WICHTIG: Die Position der TM1500-Antenne beeinflusst wesentlich den Te-
lemetriebereich. Für einen verbesserten Telemetriebereich die Antenne so hoch
wie praktisch möglich (ein Antennenrohr funktioniert gut) anbringen, wobei die.

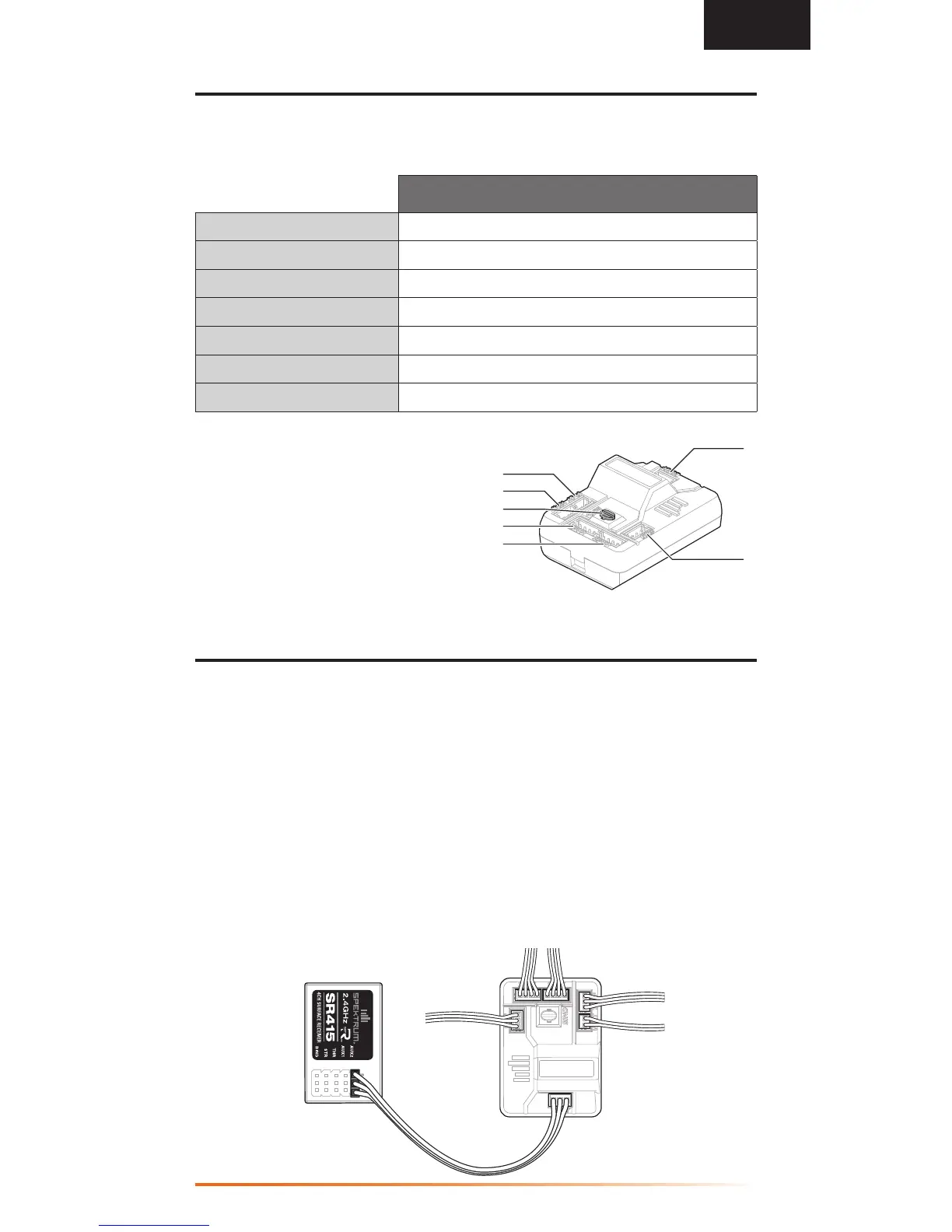

A
G
F
B
C
D
E
A: Anschluss des Spannungssensors
B: Anschluss des Temperatursensors
C: Bindungsschalter
D: XBUS Anschluss1
E: XBUS Anschluss2
F: Anschluss des Umdrehungssensors
G: Eingangsanschluss
SPEZIFIKATIONEN TM1500
Typ DSMR komplettes Telemetrie-Modul
Kompatibilität DX6R, DX5R und DX4R Pro
Abmessungen (L x B x H) 37,6 x 27,4 x 16,9mm
Gewicht 113,4g (9,7g)
Spannungsbereich 3,5-9,0V
Interner Sensor Spannung des Empfängerpakets
Mitgelieferte Sensoren Spannung und Temperatur
