•LegenSiedenFräsanschlagaufdenTisch(Fig.10)
• RichtenSiedieNutenimFräsanschlag(Fig.11)mit
der Nut im Tisch aus.
 Führen Sie dazu die 2Rundkopfschrauben vonder
Innenseite des Tisches in die vorgesehenen Nuten ein,
stecken die Beilagscheiben auf und ziehen sie mit der
Klemmschrauben fest. Fig.12
• Montieren Sie die Motorabdeckung in umgekehrter
Reihenfolge:
Montage des Rückschlagsicherungsanschlags
• FindenSieinderMitteaufderVorderseitederMaschi-
nediezweiLöcher(Fig.13).
• DanachrichtenSiedenRückdrehsicherungsanschlag
mitdenzweiLöchernaus(Fig.14).
• FührenSiediezweiSchraubenundBeilagscheibenin
dieLöcherein,dannziehenSiesiemiteinemKreuz-
schraubendreher fest an.
• AnschließendinstallierenSiedenAnschlagso,dass
er sich schieben und auf die Stärke des Werkstücks
einstellen lässt.
• NachderEinstellungxierenSieihnmithilfederzwei
Schrauben (Fig.15)
Einstellen der Arbeitstiefe
Zum Einstellen oder Verringern der Spindelhöhe (dient
zumEinstellenderHöhederFräsmesser)drehenSieden
Handgriff(sieheAbbildung),umdieHöhenachWunsch

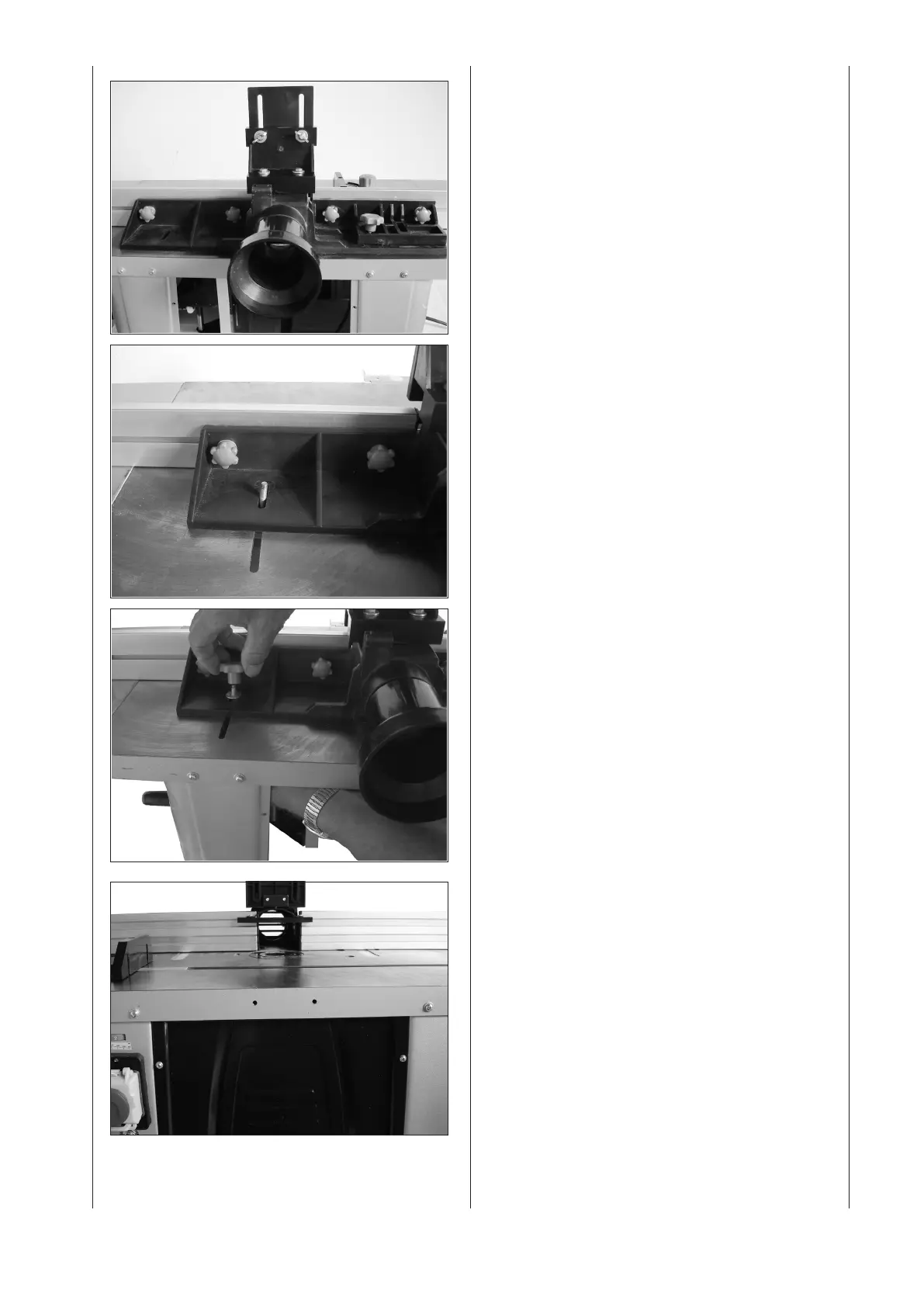

Fig. 10
Fig. 11
Fig. 12
Fig. 13
