Thermo E 200/320 Instalación de la bomba de circulación
75
5.3. Bomba de circulación U 4855 (Aquavent 6000C)

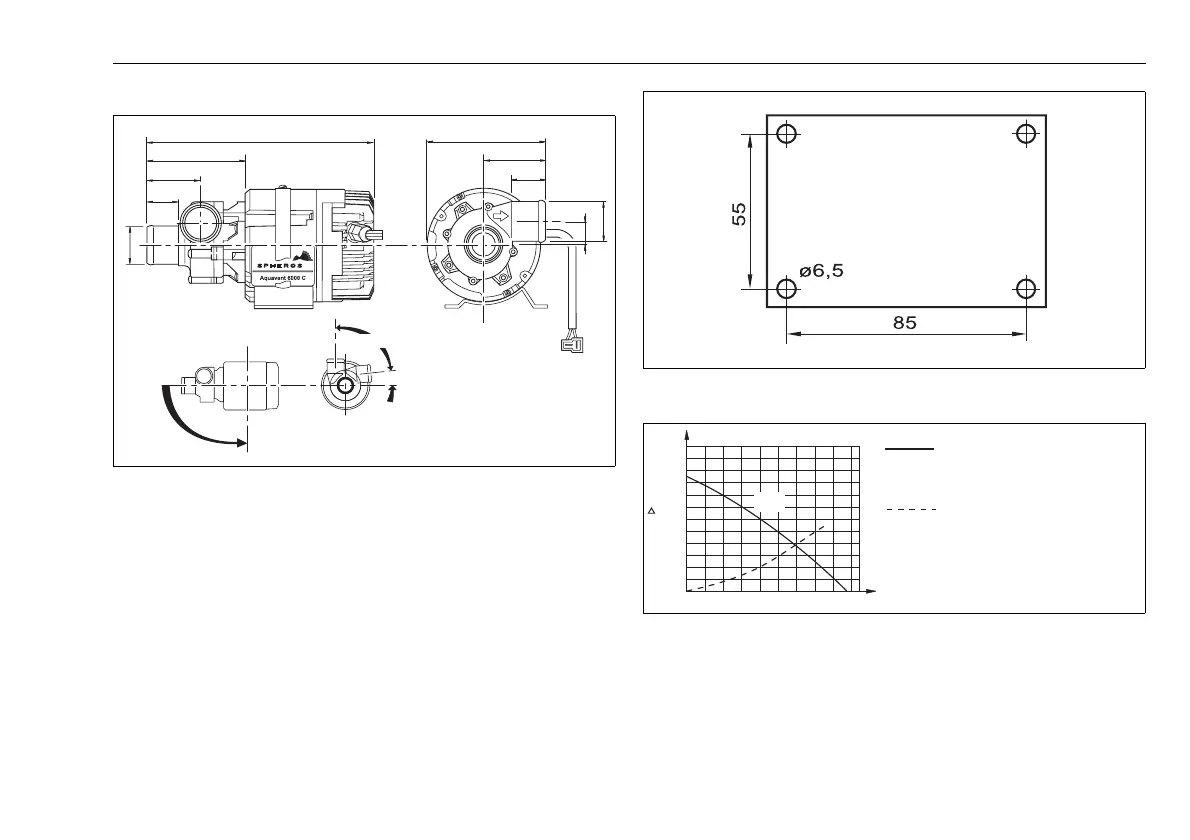

Figura 12: Bomba de circulación U 4855
Posición de montaje
30,8
52,8
98
115
60
0-90°
0-85°
min. 5°
32
23
224±2
Ø
38
Ø
38
Figura 13: Patrón de agujeros para la bomba de circulación U 4855
Figura 14: Flujo volumétrico y resistencia de paso
Bomba de circulación U 4855
1,1
1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
Q
10000 2000
3000
4000 5000 6000 7000 8000 9000
(l/h)
P
bar
24 V
Flujo volumétrico
(con agua a 20 °C)
Resistencia de paso
(con la bomba parada)
