Instalación de la bomba de circulación Thermo E 200/320
76
5.4. Bomba de circulación U 4856 (Aquavent 6000SC)
INDICACIÓN:
En la integración de la bomba de circulación es necesario asegurarse
de que el flujo volumétrico sólo descienda durante poco tiempo por
debajo de 2500 l/h. ¡La operación continua debajo de 2500 l/h resultará
en el desgaste de la arandela de tope en el rodete!

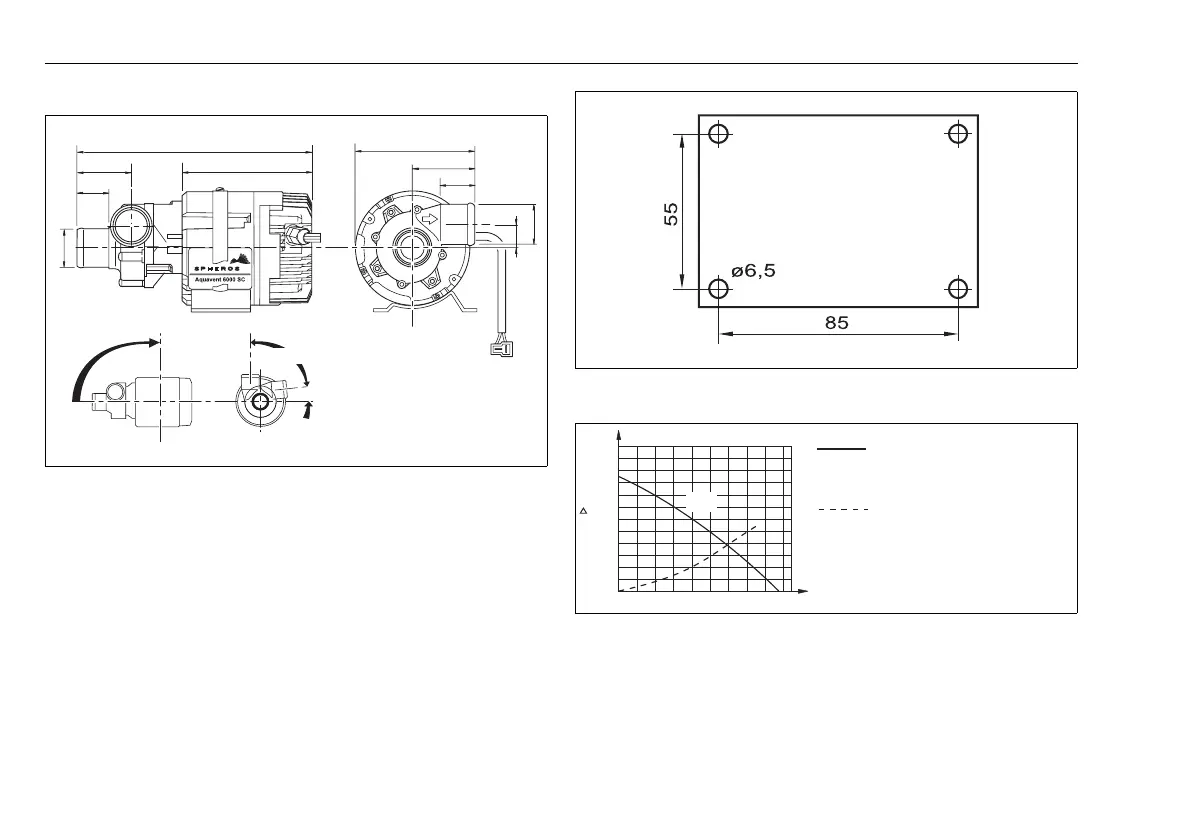

Figura 15: Bomba de circulación U 4856
Posición de montaje
Ø
38
Ø
38
31
53
126
229
±2
23
32
60
115
0-90°
0-85°
min. 5°
Figura 16: Patrón de agujeros para la bomba de circulación U 4856
Figura 17: Flujo volumétrico y resistencia de paso
Bomba de circulación U 4856
1,1
1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
Q
10000 2000
3000
4000 5000 6000 7000 8000 9000
(l/h)
P
bar
24 V
Flujo volumétrico
(con agua a 20 °C)
Resistencia de paso
(con la bomba parada)
