Spinder XPLORER - Stecker 7;13 Polig

42
STECKER 7/13 POLIG
Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird
an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten
von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13
poligen Stecker (Jaeger). Dadurch ist der Träger geeignet für jede Art von
Anhängerkupplungen bzw. den zugehörigen Steckdosen!
Beide Stecker befinden sich im selben Gehäuse. Auf der Steckeröffnung, die nicht
benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe
angebracht werden.
Die nachfolgenden Information bezüglich der Steckerbelegung sind ausschließlich
für Umrüstungen bei einem Fachbetrieb bestimmt. Eine Umrüstung durch nicht
geschulte Personen ist nicht zulässig.

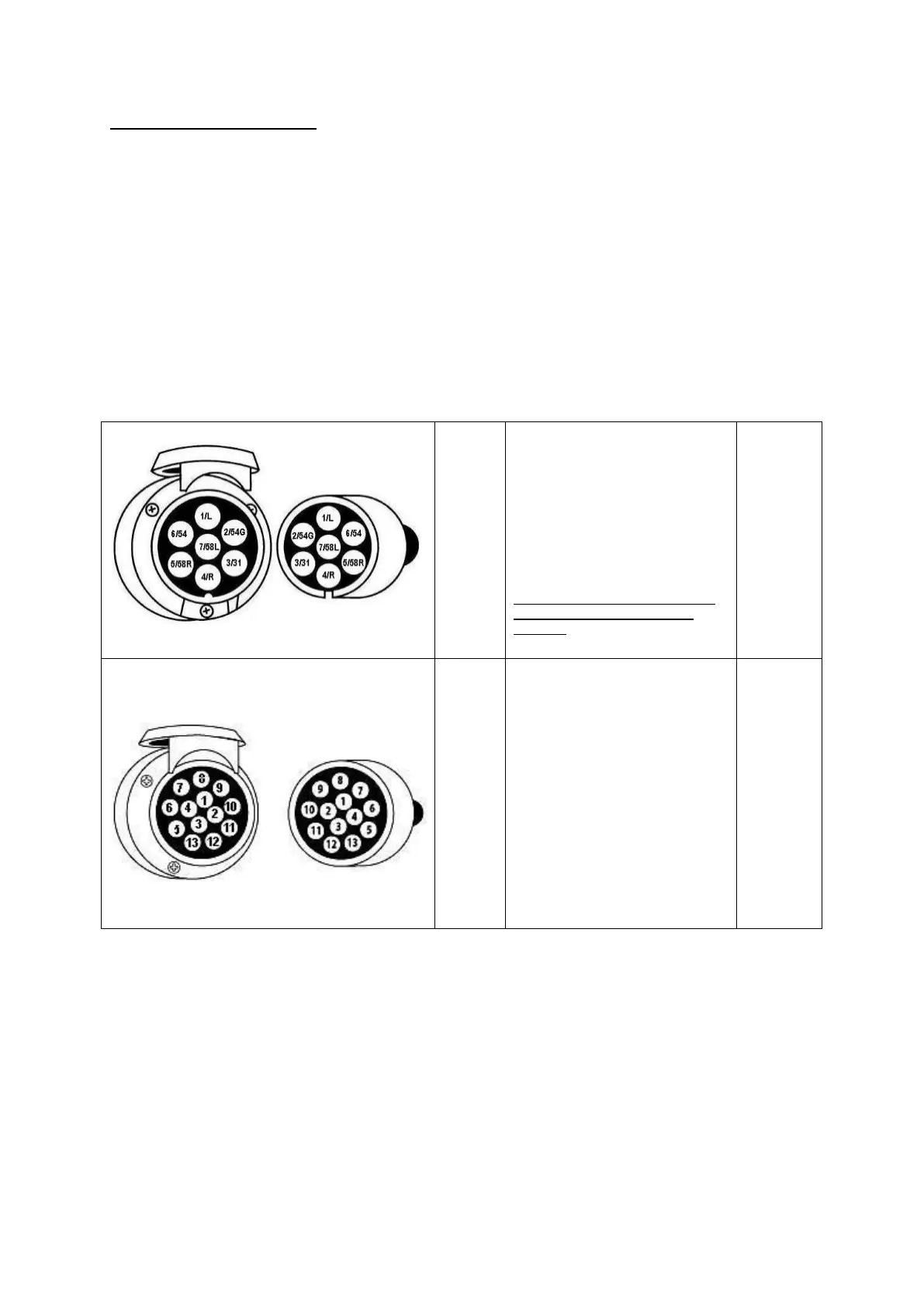

Universal System 7 Pin
1/L
2/54G
3/31
4/R
5/58R
6/54
7/58L
Blinker links
Nebelschlußleuchte
Masse
Blinker rechts
Schlußleuchte rechts
Bremsleuchten
Schlußleuchte links
Rückfahrleuchte funktioniert
nicht mit einem 7-poligen
Stecker
gelb
blau
weiß
grün
braun
rot
schwarz
Jaeger System 13 Pin
(DIN 72.570)
1
2
3
4
5
6
7
8
9
10
11
12
13
Blinker links
Nebelschlußleuchte
Masse
Blinker rechts
Schlußleuchte rechts
Bremsleuchten
Schlußleuchte links
Rückfahrleuchte
Nicht belegt
Nicht belegt
Nicht belegt
Masse
Nicht belegt
geel
blauw
wit
groen
bruin
rood
zwart
grijs
