Spirax Sarco MDU100 - Interruttori; DIP Switches; Alimentatore; Power Supply; Relè KR, K3

7
3.589.5275.910

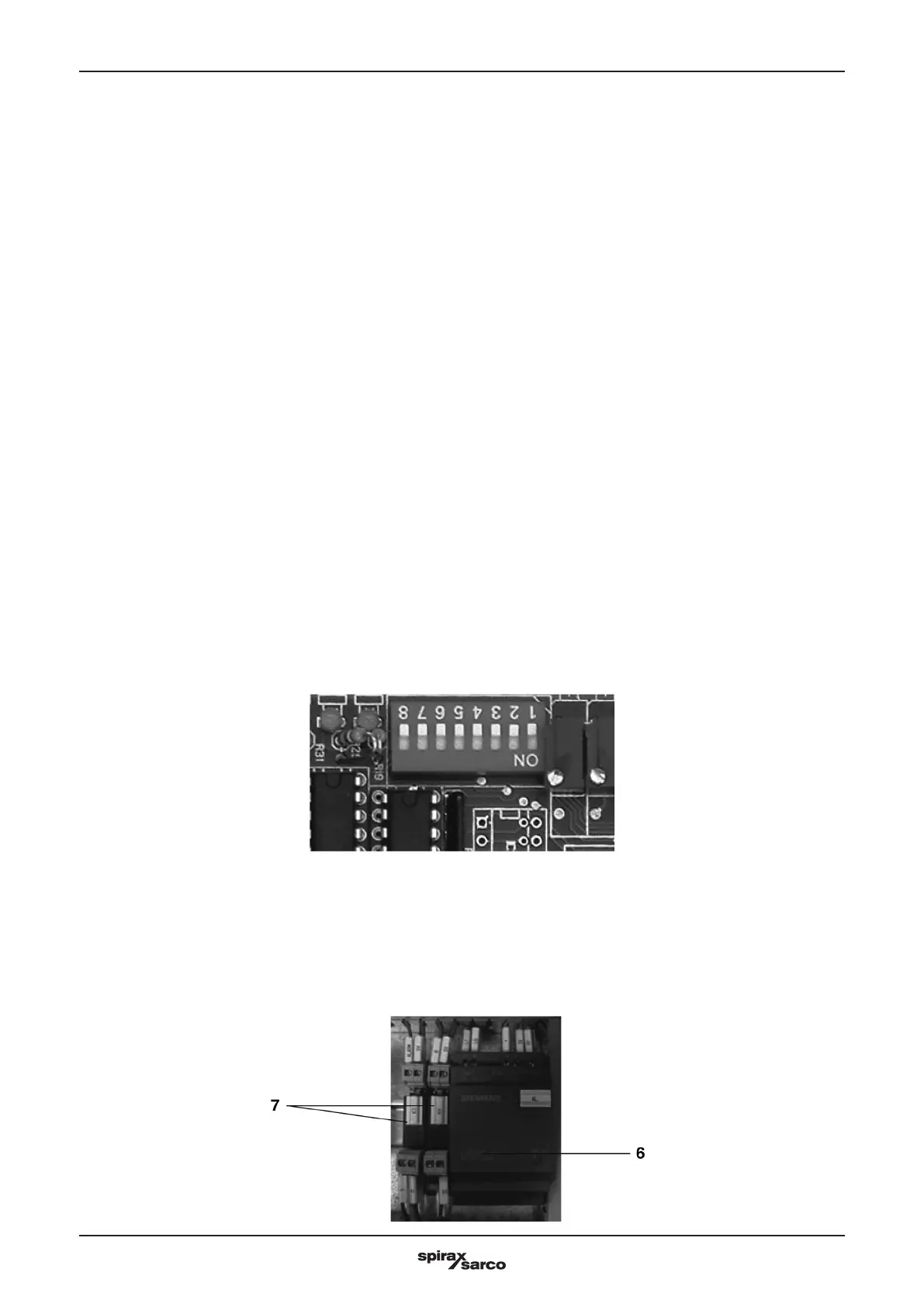

Interruttori (dettaglio C)
D.SW 1
OFF
=
=
Il segnale di comando valvola è diretto:
4 mA per valvola chiusa.
20 mA per valvola aperta.
ON
=
=
Il segnale di comando valvola è inverso:
4 mA per valvola aperta.
20 mA per valvola chiusa.
D.SW 2
OFF
=
=
La valvola sarà bloccata in posizione in caso di errore di
set point.
ON
=
=
La valvola sarà forzata in apertura in caso di errore di set
point.
D.SW 3
OFF
=
=
La valvola sarà bloccata in posizione in caso di errore di set
point.
ON
=
=
La valvola sarà forzata in chiusura in caso di errore di set
point.
D.SW 4
OFF
=
=
La valvola sarà bloccata in posizione in caso di errore nel
segnale di feedback.
ON
=
=
La valvola sarà forzata in apertura in caso di errore nel segnale
di feedback.
D.SW 5
OFF
=
=
La valvola sarà bloccata in posizione in caso di errore nel
segnale di feedback.
ON
=
=
La valvola sarà forzata in chiusura in caso di errore nel segnale
di feedback.
D.SW 6
OFF
=
=
Il selettore INCREASE/DECREASE è del tipo ad impulsi.
ON
=
=
Il selettore INCREASE/DECREASE è con ritenuta.
D.SW 7
Non usato.
D.SW 8
OFF
=
=
Durante il funzionamento normale.
ON
=
=
Durante il processo di impostazione e lettura dati.
DIP switches (detail C)
D.SW 1
OFF
=
=
The signal from computer/PLC is normal:
4 mA for closed valve.
20 mA for opened valve.
ON
=
=
The signal from computer/PLC is reverse:
4 mA for opened valve.
20 mA for closed valve.
D.SW 2
OFF
=
=
The valve will be blocked in the actual position in case of set
point failure.
ON
=
=
The valve will be forced the open position in case of set point
failure.
D.SW 3
OFF
=
=
The valve will be blocked in the actual position in case of set
point failure.
ON
=
=
The valve will be forced to the closed position in case of set
point failure.
D.SW 4
OFF
=
=
The valve will be blocked in position in case of feedback
signal failure.
ON
=
=
The valve will be forced to open position in case of feedback
signal failure.
D.SW 5
OFF
=
=
The valve will be blocked in position in case of feedback
signal failure.
ON
=
=
The valve will be forced to close in case of feedback signal
failure.
D.SW 6
OFF
=
=
External INCREASE/DECREASE selector is of impulse type.
ON
=
=
External INCREASE/DECREASE selector is with retention.
D.SW 7
Not used.
D.SW 8
OFF
=
=
In operation condition.
ON
=
=
Calibration and setting.
Dettaglio C Detail C
6. Alimentatore
Alimentatore 24V/30VA di potenza per alimentare lampade, relè e
contatti (Fig. 4)
7. Relè KR, K3
KR: Relè di stato remoto
K3: Relè dello stato di allarme
6. Power supply
30 VA supply to power lamps, relays and contacts (Fig. 4)
7. Relays KR, K3
KR: Remote command relay
K3: Alarm relay
Fig. 4
