8. Portafusibili FG (10,3 x 38)
Portafusibili trifase che alloggia:
Per motori SG1 = Fusibili da 6 A.
Per motori SG2 = Fusibili da 6 A.
Per motori SG3 = Fusibili da 10 A.
F1 = Portafusibili bifase con fusibili da 2 Amperes.
F2 = Portafusibile monofase che alloggia un fusibile da 1 Ampere.
8. Fuses holder FG (10,3 x 38)
3 phases main power fuses holder. Fuses are:
For SG1 motor = 6 Amperes.
For SG2 motor = 6 Amperes.
For SG3 motor = 10 Amperes.
F1 = 2 phases fuses holder. Fuses are of 2 Amperes.
F2 = Single phase power fuse holder with 1 Ampere fuse.

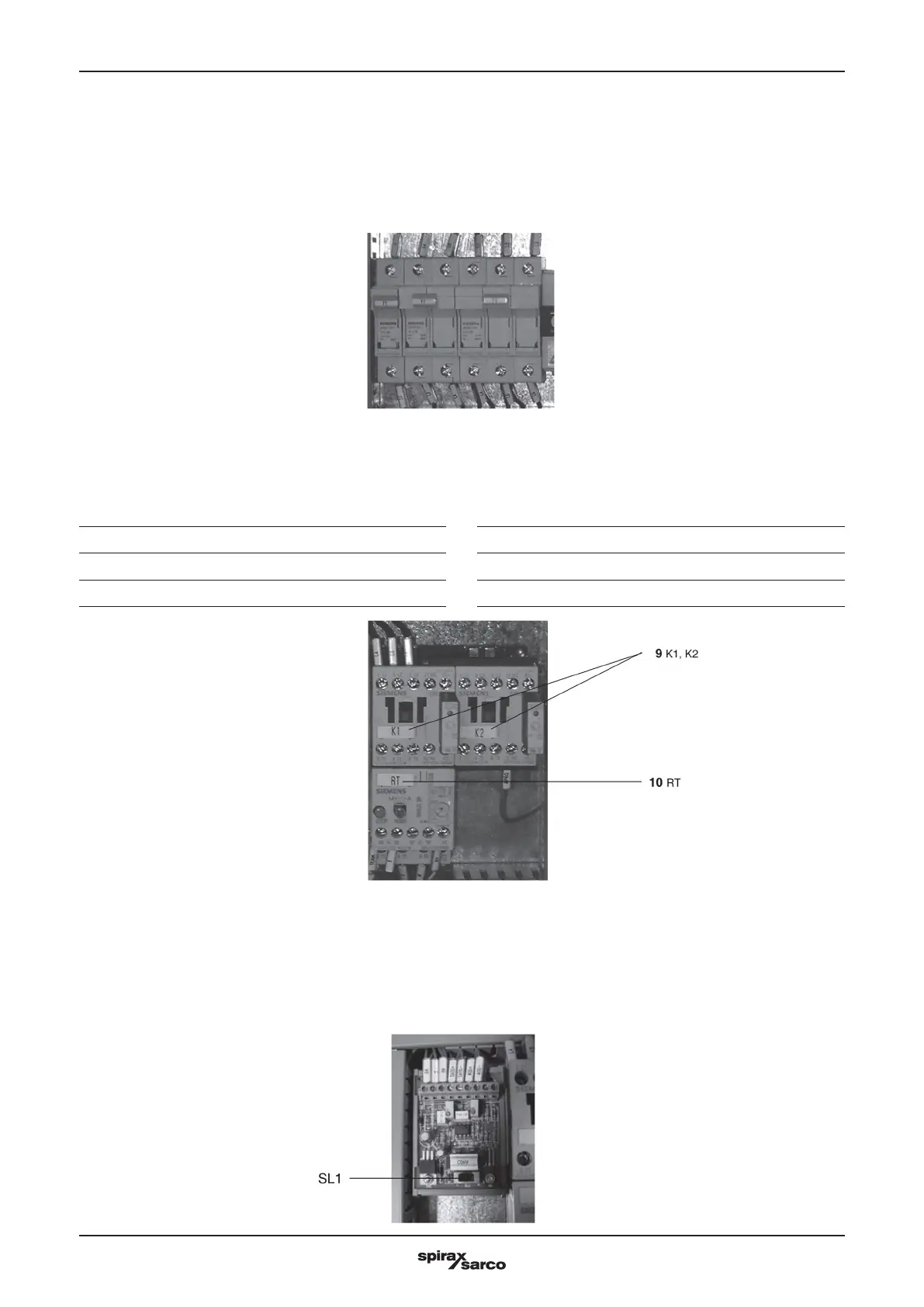

Fig. 5 - Portafusibili FG, FU1 e FU2 Fig. 5 - Fuses holder FG, FU1 and FU2
9. Relè di comando K1, K2
Relè comando motori con interblocco meccanico.
10. RT Relè termico
Relè termico di protezione 440 V 220 V
SG1 0,22/0,32 0,35/0,5
SG2 0,7/1,0 1,4/2,0
SG3 1,2/2,5 3,5/5,0
9. Command relay K1, K2
Motor drive relays with mechanical block.
10. RT Thermal relay
Thermal relay 440 V 220 V
SG1 0,22/0,32 0,35/0,5
SG2 0,7/1,0 1,4/2,0
SG3 1,2/2,5 3,5/5,0
Fig. 6 - Relè Fig. 6 - Relay
11. Alimentatore convertitore
Alimentatore del potenziometro di posizione valvola e convertitore
del segnale di ritrasmissione di posizione.
Posizione switch SL1:
C = Uscita 4 - 20 mA passiva
N = Uscita 4 - 20 mA attiva
11. Power supply - Signal converter
Power supply for valve position potenziometer, position signal
converter.
SL1 switch position:
C = passive 4 - 20 mA output
N = active 4 - 20 mA output
Fig. 7
