- 11 -
7611F 71.30.31 KS 71.30.31 DT
emaN-D tlletsre emaN .rpeg emaN .ftztesre .dtztesre
4. Funktionsbeschreibung
4.5 Serie HF5
0,01-MIKRON-COALESCING-FILTER
(bei 0,01 ppm w/w max. Ölgehalt)
DUO-System Abscheidung
1. Stufe: flüssige Bestandteile
2. Stufe: Ölbestandteile
• Entfernt mehr als 99,99% der Öl-Aerosole
• Entfernt Feststoffpartikel bis herunter zu 0,01 Mikron
• Restölgehalt < 0,01 ppm w/w
• Automatischer Kondensatableiter
• Differenzdruckanzeige am Filtergehäuse
• max. Flüssigkeitsbeladung: 1g/m³
Anwendungen:
• Vorfilter für Membrantrockner
• Vorfilter für Adsorptionstrockner
• Endstellenfiltration (falls geringfügige Feuchtigkeit vor-
handen ist)
Funktion:
Die Luft tritt von oben in das Filterelement HF5 ein und strömt
durch den inneren Stützmantel, radial durch verschiedenartige
Lagen Fiberglas. Dann strömt die Luft durch ein weiteres Sieb. In
dieser 1. Filtrationsstufe werden größere Partikel entfernt. In der
zweiten Filtrationsstufe werden Aerosole und feste Bestandtei-
le durch eine Mehrschicht-Membranwand aus epoxidharz ver-
stärktem Fiberglas gefiltert, dass speziell für feinste Aerosole
geeignet ist. Das Filtermedium ist ein Bett aus submikrofeinen
Glasfasern und wirkt nach dem Prinzip des Coalescings sowie
der Tiefenfiltration. Der innere Schaumstoffmantel gleicht Luft-
schwankungen und Aerosolkon-zentrationen aus und gewähr-
leistet eine gleichmäßige Verteilung. Im äußeren Schaumstoff-
mantel werden die Öltröpfchen gesammelt, fließen durch Schwer-
kraft in den unteren Teil des Filters und tropfen dann in den
Filterbehälter ab.
4. Description of operation
4.5 Series HF5
0,01-MICRON-COALESCING-FILTER
(at 0,01 ppm w/w max. oil content)
DUO-system separation
1. Stage: liquid particles
2. Stage: oil particles
• Removes more than 99,99% of oil aerosols
• Removes solid particles down to 0,01 microns
• Oil content < 0,01 ppm w/w
• Automatic condensate drain
• Differential pressure indicater at the filter housing
• max. liquid load: 1g/m³
Application:
• Prefilter for membrane dryers
• Prefilter for pressure-swing desiccant dryers
• Point-of-use filter (may be used if light liquid load is
present)

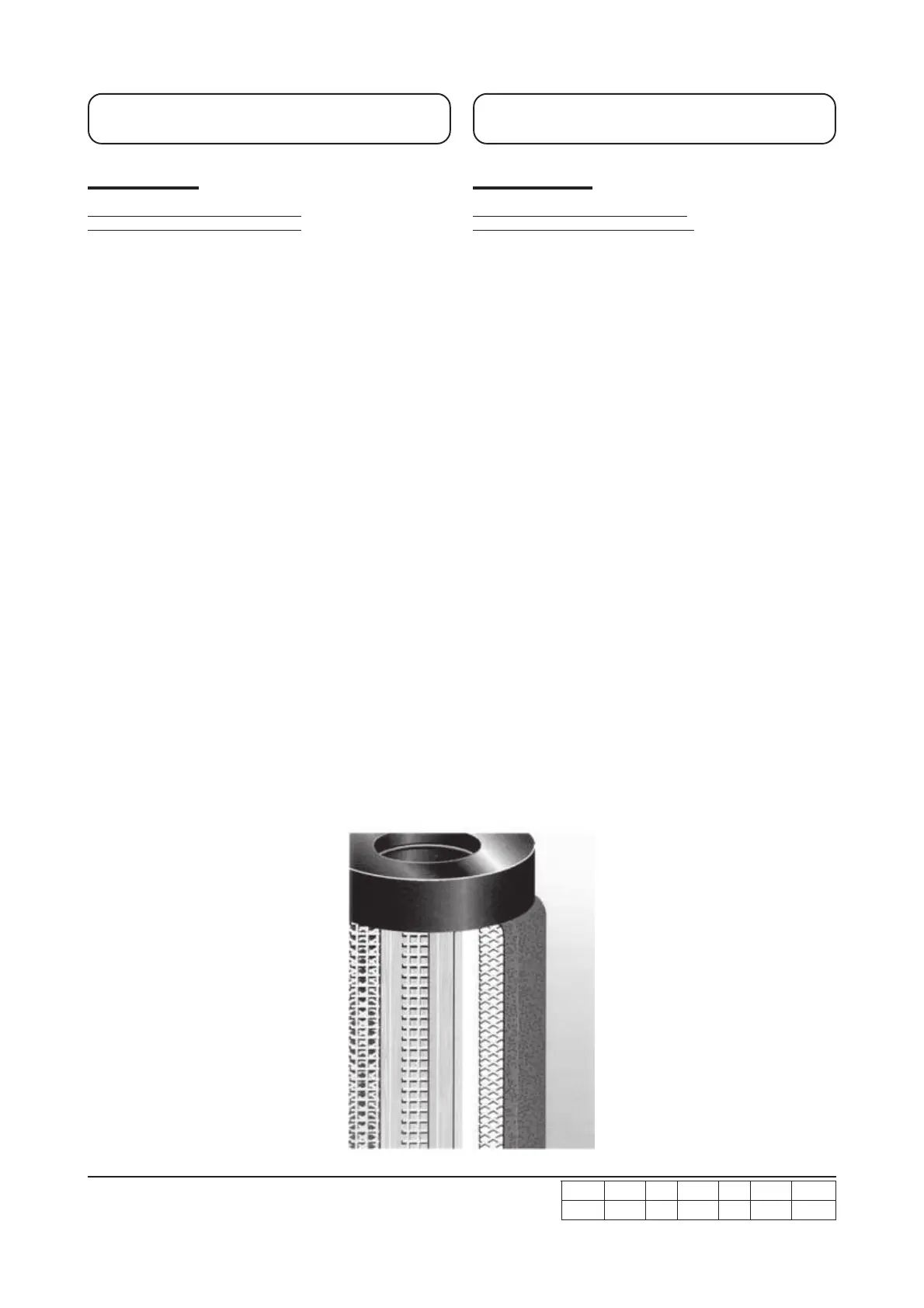

Operation:
Air enters the inside of the cartridge HF5 and flows through an
inner foam sleeve, radially outward through various layers of
glass fibers. Then the air flows through another screen. In the
first stage filter section the larger solid particles are trapped. In
the second stage filter section aerosols and solid particles are
trapped using a multi-layered membrane wall made of epoxy
resin-reinforced glass fibres which was especially designed for
the finest aerosols.
The filter media is a bed of submicronic glass fibers and works to
the principle of coalescing and in-depth filtration. The inner foam
sleeve compensates air cycling and aerosol concentrations and
maintains uniform distribution. The outer foam sleeve collects the
coalesced oil droplets which then, due to gravity, travel
downstream to the bottom of the sleeve and drain to the bottom
of the filter bowl.
