4. Funktionsbeschreibung
4.6 Serie HF3
0,01-MIKRON-COALESCING-FILTER
(bei 0,001 ppm w/w max. Ölgehalt)
• Spezial Design garantiert ultrafeine Ölabscheidung für
die gesamte Standzeit des Elementes
• Entfernt mehr als 99,999% der Öl-Aerosole für ölfreie
Luft
• Entfernt Feststoffpartikel bis herunter zu 0,01 Mikron
• Restölgehalt < 0,001 ppm w/w
• Automatischer Kondensatableiter
• Differenzdruckanzeige am Filtergehäuse
• max. Flüssigkeitsbeladung: 0,1g/m³
Anwendungen:
• Lackieren
• Pulverbeschichtung
• Blasformverfahren
• Instrumentenluft
• Luftlagerungen
• Pneumatische Förderung
• Verpackung von Lebens- und Arzneimitteln
• Elektronik-Anwendungen
• Vorfilter für Membrantrockner (bei größerer Feuchte ist
ein Filter HF7 als Vorfilter zu installieren)
Funktion:
Die Luft tritt von oben in das Filterelement HF3 ein und strömt
dann radial durch den inneren Stützmantel, den inneren
Schaumstoffmantel, durch das Filtermedium, den perforierten äu-
ßeren Stützmantel sowie den äußeren Schaumstoffmantel. Das
Filtermedium ist ein Bett aus submikrofeinen Glasfasern und wirkt
nach dem Prinzip des Coalescings sowie der Tiefenfiltration. Der
innere Schaumstoffmantel ist ein beschichteter geschlossen-
poriger Zellschaum, der als Vorfilter und Strömungsverteiler dient.
Im äußeren Schaumstoffmantel werden Aerosole abgeschieden,
feste Bestandteile durch eine Mehrschicht-Membrane aus
epoxidharz verstärktem Fiberglas gefiltert, die speziell für ultra-
feinste Aerosole geeignet sind. Durch die Schwerkraft fließen
die coaleszierten Öltröpfchen in den unteren Teil des Filters und
tropfen dann in den Filterbehälter ab.
4. Description of operation
4.6 Series HF3
0,01-MIKRON-COALESCING-FILTER
(at 0,001 ppm w/w max. oil content)
• Special design guarantee ultra-fine oil separation for the
whole life of the cartrige
• Removes more than 99,999% of oil aerosols for virtually
oil free air
• Removes solid particles down to 0,01 microns
• Oil content < 0,001 ppm w/w
• Automatic condensate drain
• Differential pressure indicater at the filter housing
• max. liquid load: 0,1g/m³
Application:
• Spray painting
• Powder coating
• Blow molding
• Pneumatique instrumentation
• Air bearings
• Pneumatic conveying
• Food and drug packaging
• Electronics manufacturing
• Prefilter for membrane dryers (use a filter HF7 as a
prefilter if heavy liquid loads are present)
Operation:

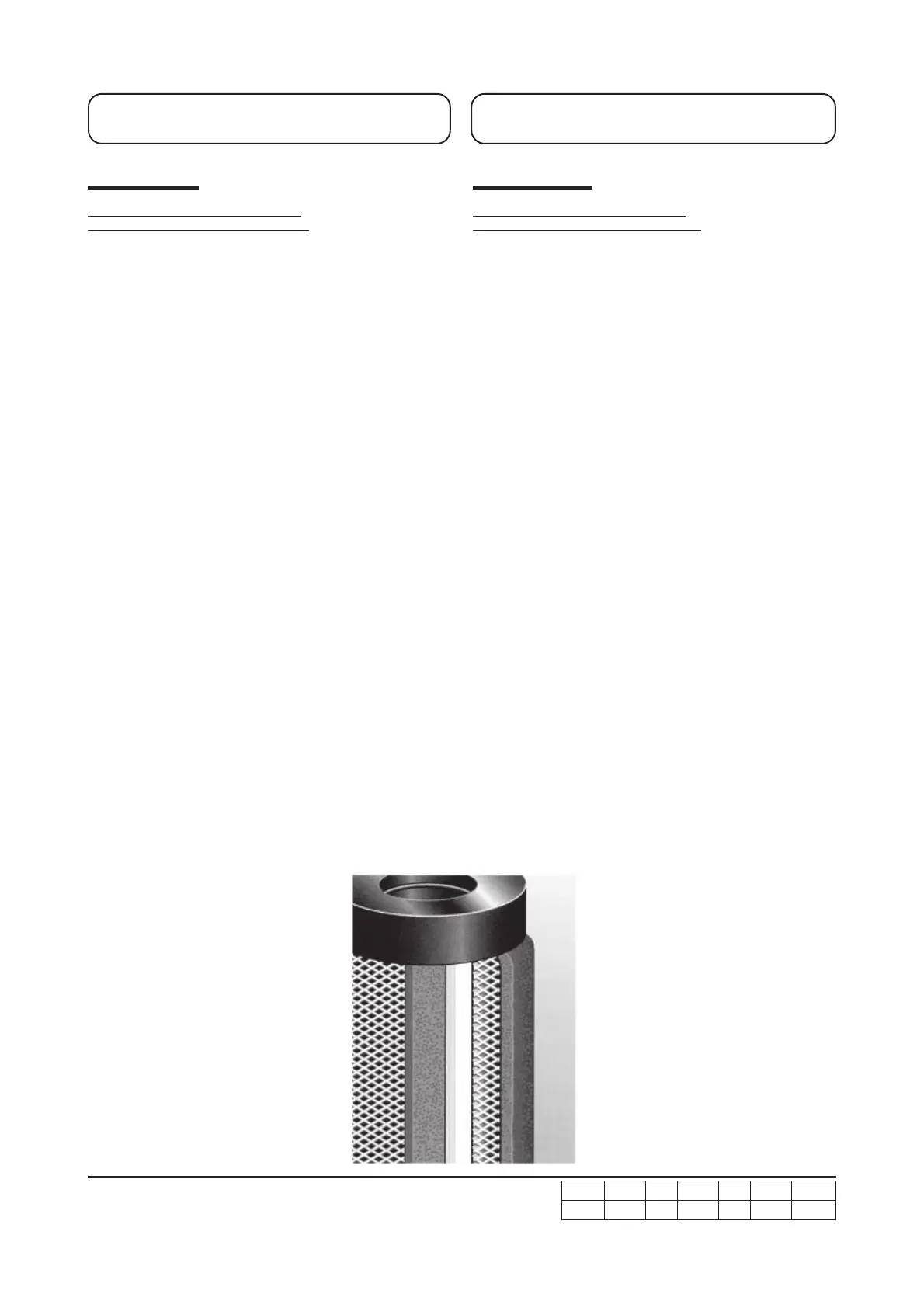

Air enters the top of the cartridge HF3 and flows radially out-
ward through a reverse flow protector tube, an inner flexible
foam sleeve, a filter media, an outer rigid perforated tube and an
outer foam sleeve. The filter media is a bed of submicronic glass
fibers and works to the principle of coalescing and in-depth
filtration. The inner foam sleeve is made of a coated, closed-pore
foam that acts as a pre-filter and flow distributor. In the outer
foam sleeve, aerosols are trapped and solid particles are filtered
out using a multi-layered membrane of epoxy resin-reinforced
glass fibres which was especially designed to filter the finest
aerosols. Gravity draws the coalesced oil droplets to the bottom
of the sleeve; from there they drop into the filter bowl.
