9. Wartung
9.3.2 Jährliche Wartungsarbeiten
X-DRAIN®:
• Funktionskontrolle - Kondensatablass.
∗ Betätigen Sie den TEST-Schalter am niveaugesteuerten
Kondensatableiter. Kondensat muss abfließen.
Achtung!
Vor Servicearbeiten ist der Ableiter drucklos zu
machen.
∗ Über den niveaugesteuerten Kondensatableiter kann die
Anlage drucklos gemacht werden.
- Betätigen Sie die TEST-Taste am niveaugesteuerten
Kondensatableiter bis das Gerät drucklos ist.
• Service-kit austauschen, Kondensatablass.
Das Service-kit besteht aus:
- Membrane
- O-Dichtungsringe
- Ventilkolben mit Feder (Magnetventil)
- Feder
9. Servicing, filter cartridge
9.3.2 Annual maintenance
X-DRAIN®:
• Check the condensate drains.
∗ Press the TEST-button on the condensate drain.
The condensate must be discharged.
Warning!
Before starting any service work, turn off
compressed air supply to the unit and depressurize
the system.
∗ The system can be depressurized via the level-controlled
condensate drain (A115/ see chapter 11).
- Press the TEST-button on the condensate drain
until the system is depressurized.
• Changing of the service-kit, condensate drains.
The service-kit contents
- Diaphragm
- O-ring gaskets:
- Valve piston with spring
- Spring

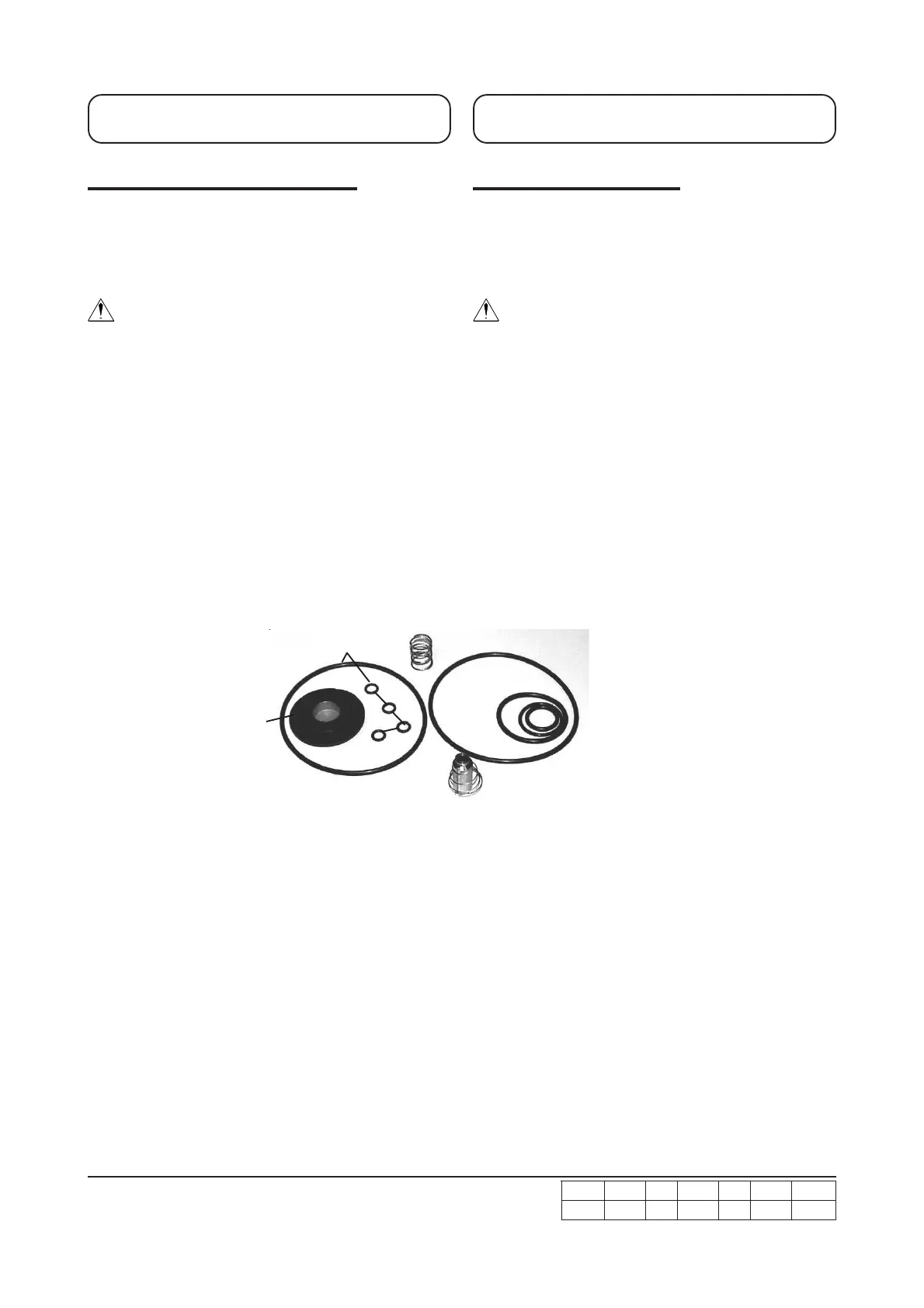

Feder
Spring
Membrane
Diaphragm
O-Ring Dichtung
O-ring gasket
O-Ring Dichtung
O-ring gasket
Ventilkolben mit Feder
valve piston with spring
