4. Funktionsbeschreibung

4.2 Serie HF9

KOMBINATION AUS MECHANISCHEM ABSCHEIDER UND

3-MIKRON-COALESCING-FILTER

• Geeignet zum Abscheiden großer Kondensatmengen

• Entfernt mehr als 99% des Kondensats

• Entfernt Feststoffpartikel bis herunter zu 3 Mikron

• Restölgehalt < 5 ppm w/w

• Automatischer Kondensatableiter

• Differenzdruckanzeige am Filtergehäuse

• max. Flüssigkeitsbeladung: 25g/m³

Anwendungen:

• Als Abscheidesystem hinter Nachkühlern

• Zum Abscheiden von Wasser und Feststoffen für allge-

meine Anwendungen (Werkstattluft, Blasluft)

Funktion:

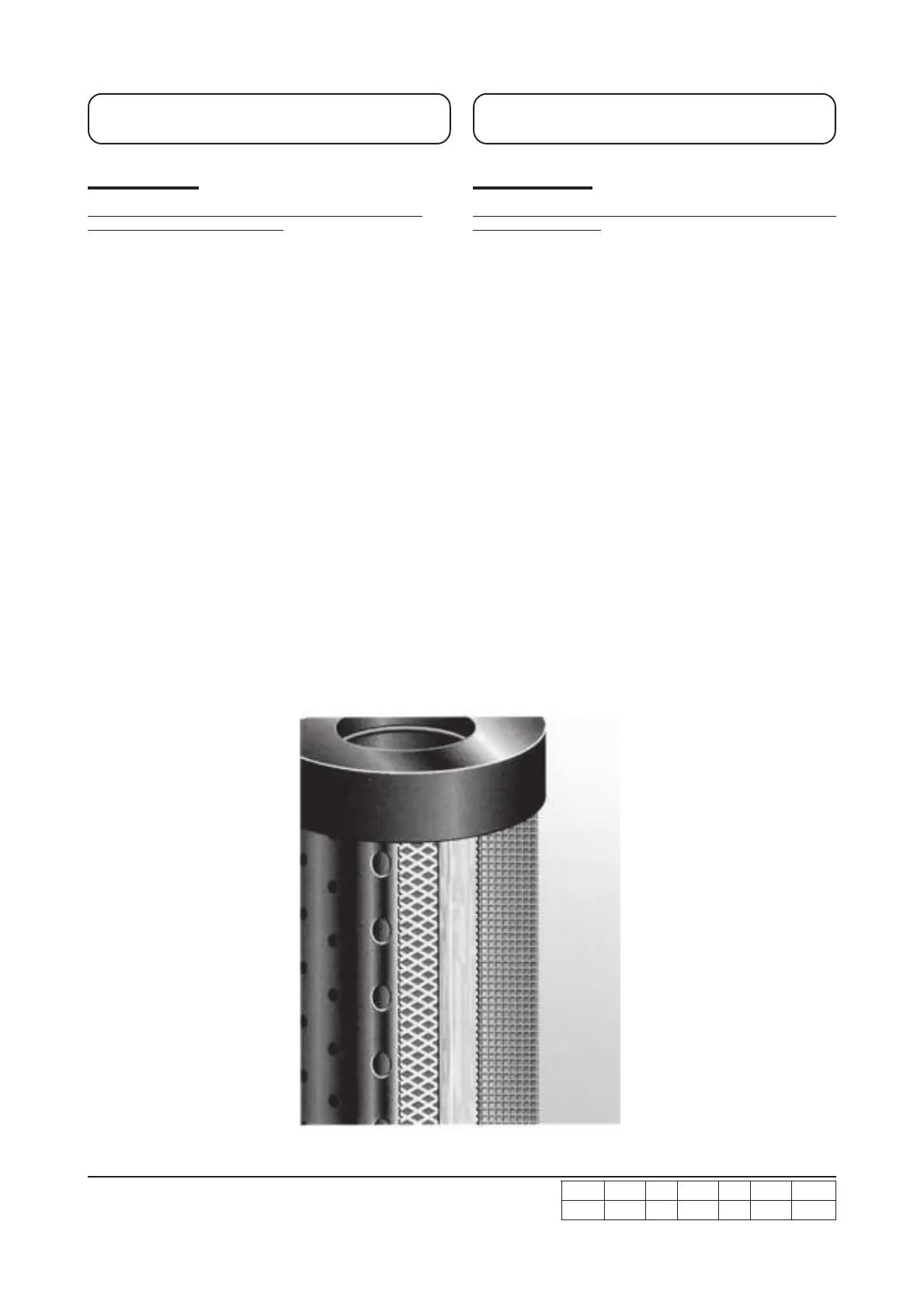

Die Luft tritt von oben in das Filterelement HF9 ein und strömt

radial von innen nach außen durch die Abscheiderhülsen. Die

Öffnungen der inneren Hülse sind zu den Öffnungen der äuße-

ren Hülse versetzt angeordnet. Dies bewirkt, dass Partikel bis

herunter zu 10 Mikron in einem konzentrierten Strom aus der

inneren Hülse austreten und auf die Innenwand der nächsten

Hülse treffen, wo sie einen Flüssigkeitsfilm bilden, der nach unten

abläuft. Die Luft wird dann durch den Filtermantel geführt. Nach

dem Prinzip der Tiefenfiltration sowie des Coalescings werden

Partikel und Tröpfchen bis herunter zu 3 Mikron ausgefiltert.

4. Description of operation

4.2 Series HF9

COMBINATION MECHANICAL SEPARATOR AND 3 MICRON

COALESCING FILTER

• Handles large liquid loads

• Removes more than 99% of liquid water

• Removes solid particles down to 3 microns

• Oil content < 5 ppm w/w

• Automatic condensate drain

• Differential pressure indicater at the filter housing

• max. liquid load: 25g/m³

Application:

• Use as a separator downstream of an aftercooler

• Use as a point-of-use filter where heavy liquid loads are

expected (air systems without aftercoolers or dryers)

Operation:

Air enters the inside of the cartridge HF9 and flows outwardly

through the separator core, a pair of permanent, stainless steel

perforated tubes. Here large liquid loads are removed by

centrifugal action and inertial impaction. The air then passes

through a filter sleeve, composed of an in-depth bed of a glass

fibres, where solids down to 3 microns are captured and liquid

droplets down to 3 microns are captured, coalesced and drained.
