4. Funktionsbeschreibung

4.3 Serie HF7

1-MIKRON-COALESCING-FILTER

• Zweistufige Tiefenfiltration bewirkt hervorragende Leis-

tung und höhere Standzeiten des Filterelementes

• Entfernt 100% des Kondensats

• Entfernt Feststoffpartikel bis herunter zu 1 Mikron

• Restölgehalt < 1 ppm w/w

• Automatischer Kondensatableiter

• Differenzdruckanzeige am Filtergehäuse

• max. Flüssigkeitsbeladung: 2g/m³

Anwendungen:

• Allgemeine Filter für Werkstattluft

• Vorfilter für Hochleistungsfilter

• Nachfilter für Adsorptionstrockner

• Endstellenfiltration bei Einsatz von Nachkühlern oder

Trocknern

Funktion:

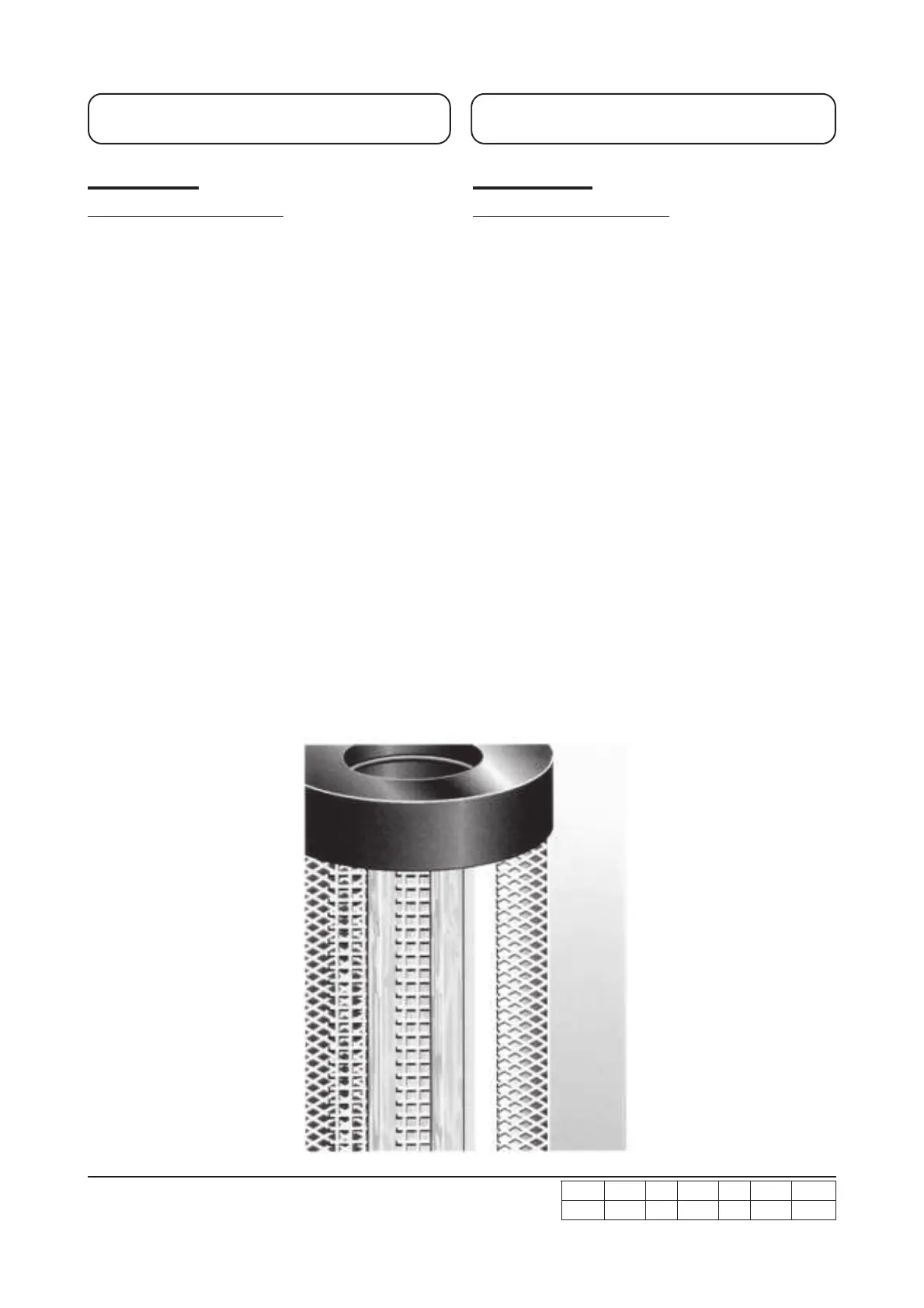

Die Luft tritt von oben in das Filterelement HF7 ein und strömt

radial durch den perforierten inneren Stützmantel zur 1. Filtrations-

stufe. Diese Stufe besteht aus mehreren Lagen Glasfiber und

einer stützenden Glasfasermatte. Gröbere Feststoffteilchen

werden hier zurückgehalten. Die Luft gelangt nun in die 2.

Filtrationsstufe, bestehend aus einer mehrlagigen Mischung von

imprägnierten Glasfasern und Mikrofibern. In beiden Stufen wer-

den Feststoffpartikel und Flüssigkeiten nach dem Prinzip der

Tiefenfiltration sowie des Coalescings ausgefiltert. Die Luft tritt

durch den perforierten äußeren Stützmantel aus.

4. Description of operation

4.3 Series HF7

1-MICRON-COALESCING-FILTER

• Two in-depth filter beds offer superior performance and

extended cartridge life

• Removes 100% of liquid water

• Removes solid particles down to 1 micron

• Oil content < 1 ppm w/w

• Automatic condensate drain

• Differential pressure indicater at the filter housing

• max. liquid load: 2g/m³

Application:

• General filter for shop air

• Prefilter for high efficiency filters

• Afterfilter for pressure-swing desiccant dryers

• Point-of-use filter on systems utilising aftercoolers or

dryers

Operation:

Air enters the inside of the cartridge HF7 and flows outwardly

through two in-depth beds of glass fibres. Larger particles are

collected in the first bed while all remaining particles one micron

and larger are collected in the second bed. A combination of large

void areas and stabilized media allows heavy particulate loading

and low pressure drop resulting in a long service life for the

cartridge. Throughout both stages, liquid aerosols are captured

and coalesced. The coalesced liquids then drain to the bottom of

the cartridge for removal.
