Montage des composants
Montez ensuite les composants encore manquants sur le Guidon (par ex. le compteur, les poignées et les bar ends internes).
An de maintenir le serrage des vis à un niveau bas tout en évitant que les composants ne tournent, utilisez la pâte de montage fournie
pour le montage du levier de changement de vitesses, du levier de freins, des bar ends internes (le cas échéant) et des poignées.
Avertissement
Le couple de serrage des vis de serrage de la potence dépend du modèle de potence.
N’utilisez toutefois pas de potence pour laquelle le fabricant recommande un couple
de serrage des vis du collier du Guidon supérieur à 8 Nm. Si le couple de serrage est
dépassé, cela peut entraîner des ssures ou des étranglements pouvant causer une
défaillance du Guidon, avec pour conséquence une chute.
Indication
Les bar ends internes en plastique pouvant être montés entre le levier de freins et la
poignée sont expressément autorisés. Par exemple les bar ends internes SQlab 411.
Les bar ends avec un dispositif de serrage en aluminium ne sont pas autorisés.
Au bout de 20 à 50 km, puis au moins 4 fois par an, vériez que les vis de serrage
de la potence sont serrées conformément au couple mentionné ci-dessus, et resser-
rez-les si nécessaire. Lors du contrôle, veillez à ne pas dépasser le couple maximum.
Avertissement
Les composants aux arêtes vives,
mal conçus et mal placés ainsi que
ceux devant être montés sur le Gui-
don à l’aide d’un couple de serrage
supérieur à 6 Nm peuvent causer des
ssures, des entailles et des étrangle-
ments.
• Ne montez jamais de composants
devant être pincés dans les courbes
du Guidon.
• Ne montez pas de cornes de Guidon
ni de bar ends devant être montés à
l’extérieur des poignées du Guidon
ou à l’intérieur du levier de freins.
• Évitez de monter ce genre de com-
posants.
Avertissement
Les mécanismes de serrage mal conçus de certains composants ne sont pas com-
patibles avec nos Guidons en carbone. Même si les couples de serrage des vis sont
respectés, des ssures ou un décollage peuvent néanmoins se produire. N’utilisez
jamais de composants comportant les caractéristiques suivantes :
• Fente de serrage asymétrique
• Fente de serrage à l’intérieur
• Serrage à l’aide de segments

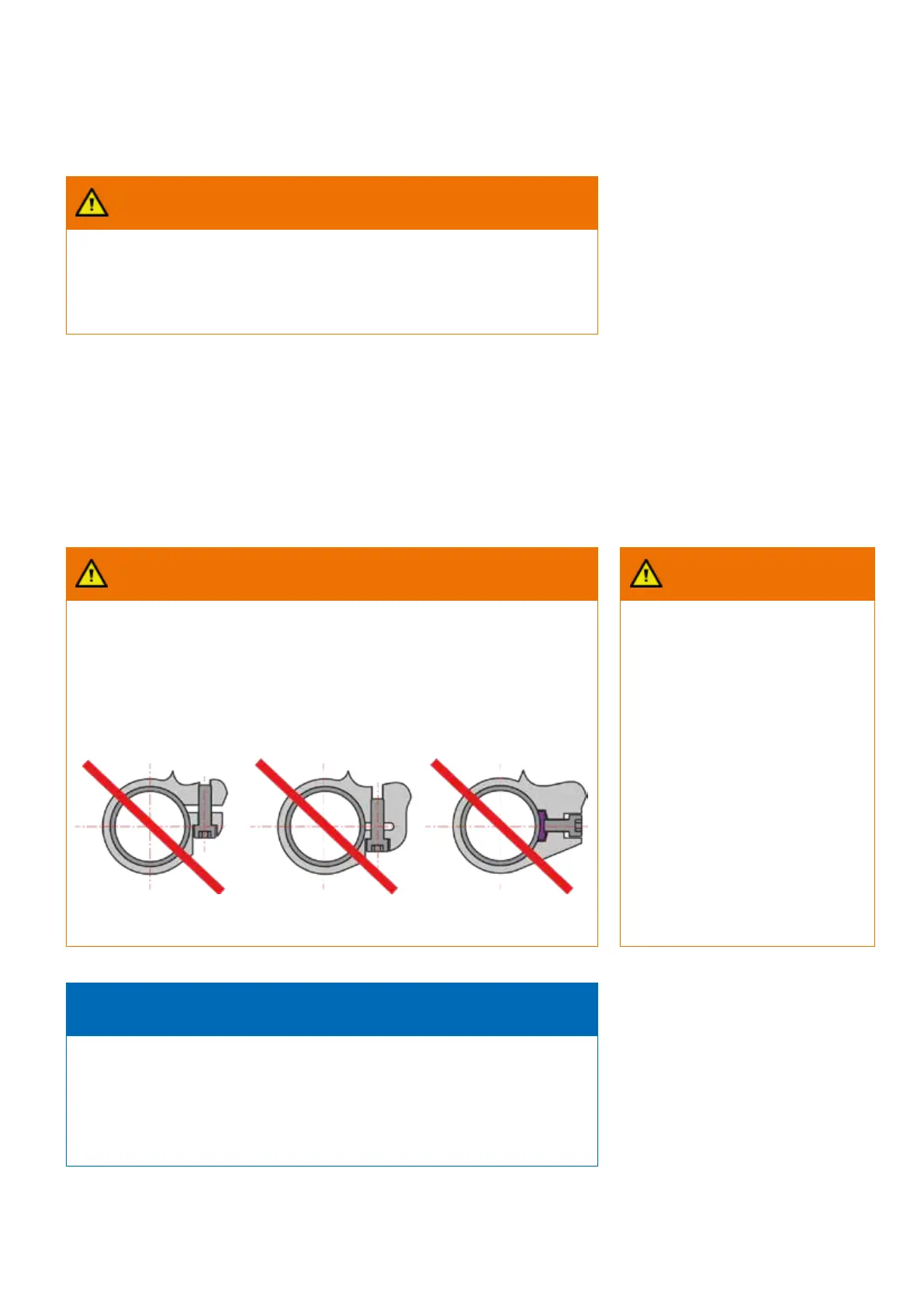

Ill. : Serrage asymétrique, anneaux de serrage fermés avec fente de serrage à l’intérieur et
serrage à l’aide de segments.
