Montage der Anbaukomponenten
Montieren Sie jetzt die noch fehlenden Komponenten am Lenker (z.B. Tacho, Grie und Innerbarends).
Um das Schraubenanziehmoment niedrig zu halten und dennoch ein Verdrehen der Komponenten zu vermeiden, benutzen Sie bei der
Montage der Brems- und Schalthebel, Innerbarends (falls vorhanden) und der Grie ebenfalls die mitgelieferte Montagepaste.
Warnung
Das Anziehmoment der Klemmschrauben am Vorbau ist abhängig vom Vorbaumo-
dell. Verwenden Sie jedoch keinen Vorbau bei dem das Anziehmoment der Schrau-
ben an der Lenkerklemmung laut Hersteller mit mehr als 8 Nm angegeben ist. Beim
Überschreiten des Anziehmomentes kann es zu Faserrissen oder Einschnürungen
kommen, die ein Lenkerversagen mit Sturzfolge verursachen können.
Hinweis
Hinweis
Ausdrücklich erlaubt sind Innerbarends aus Kunststo, die zwischen Bremshebel
und Gri montiert werden. Zum Beispiel die SQlab Innerbarends 411. Nicht erlaubt
sind Innerbarends mit einer Klemmung aus Aluminium.
Kontrollieren Sie nach 20-50 km und danach mindestens 1/4-jährlich das Schrauben-
anzugsmoment der Klemmschrauben am Vorbau auf das oben genannte Drehmo-
ment und ziehen Sie diese bei Bedarf nach. Achten Sie beim Kontrollieren auch dar-
auf, das maximale Anziehmoment nicht zu überschreiten.
Warnung
Scharantige, ungünstig gestaltete
und platzierte Komponenten, sowie
solche, die mit einer höher als 6Nm
angegebenen Schraubenanziehkra
am Lenker montiert werden sollen,
können Faserrisse, Kerben und Ein-
schnürungen erzeugen.
• Montieren Sie niemals Komponen-
ten, die in den Biegungen des Len-
kers geklemmt werden.
• Montieren Sie keine Lenkerhörn-
chen bzw. Barends, die außerhalb
der Lenkergrie oder innerhalb der
Bremshebel montiert werden.
• Vermeiden Sie die Montage solcher
Komponenten.
Warnung
Ungünstig gestaltete Klemmmechanismen einiger Anbaukomponenten sind nicht
kompatibel zu unseren Carbonlenkern. Es könnte trotz Einhaltung der Schrauben-
anziehkräe zu Faserrissen und Delaminationen kommen. Verwenden Sie niemals
Komponenten mit den folgenden Merkmalen:
• Asymmetrischer Klemmschlitz
• Innenliegender Klemmschlitz
• Segmentklemmung

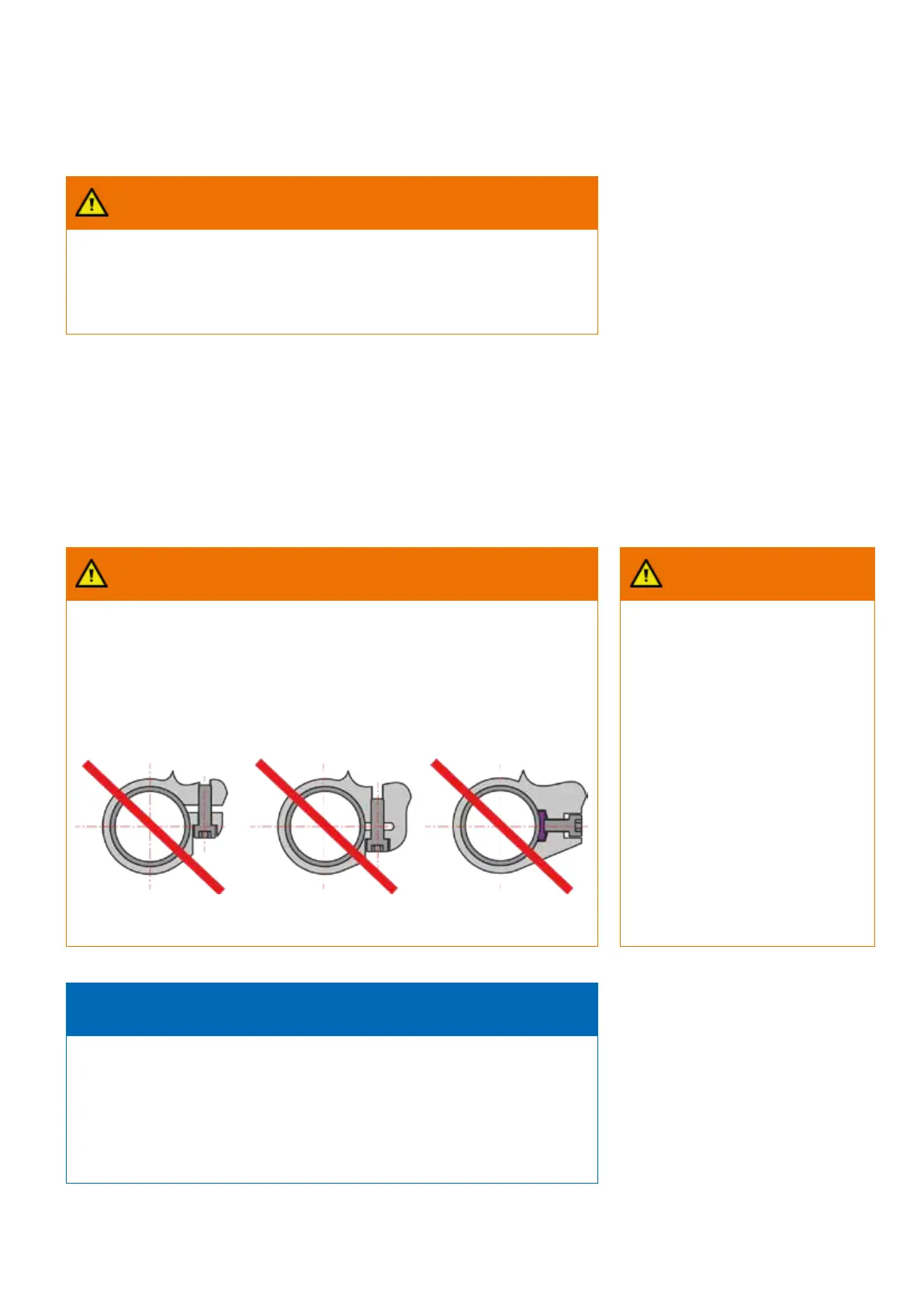

Abb: Asymmetrische Klemmung, geschlossene Klemmringe mit innenliegendem Klemmschlitz
und Segmentklemmung.
