SRAM rock shox User Manual

Deutsch Reverb Bedienungsanleitung
95-4215-000-000 Rev B16
Deutsch
Reverb Bedienungsanleitung
Copyright © 2010 SRAM, LLC
17
8-10 N·m
4
6

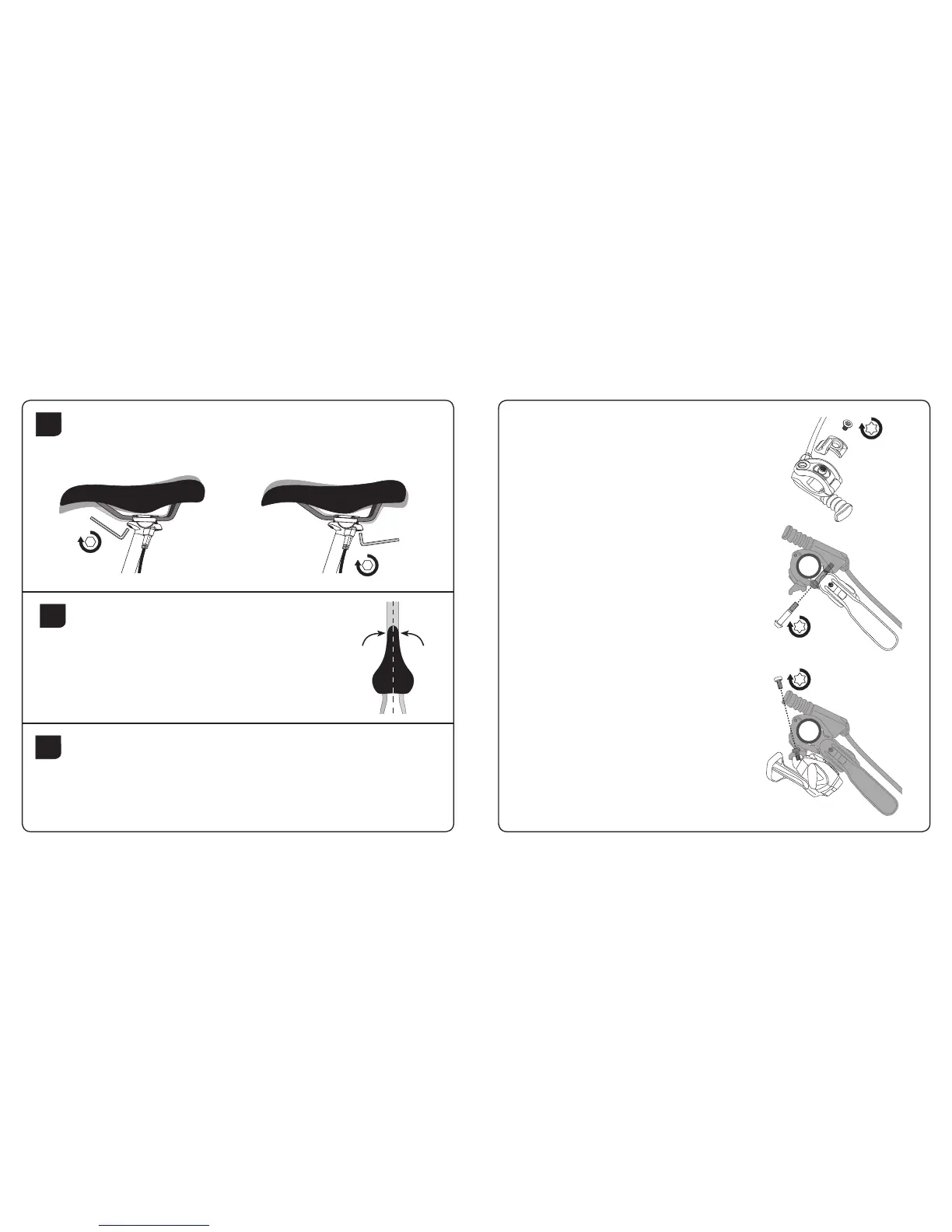

WINKEL DES SATTELS EINSTELLEN
Stellen Sie den Sattel im gewünschten Winkel und der gewünschten Position ein, und
ziehen Sie dann die beiden Schrauben mit einem 4-mm-Inbusschlüssel abwechselnd
mit 10 N·m an.
8-10 N·m
4
7
SATTELSTÜTZE AUF DEN SATTEL AUSRICHTEN
Falls erforderlich, lösen Sie die Sattelklemmvorrichtung an
Ihrem Rahmen und richten Sie die Sattelstütze so aus, dass
sie in einer Linie mit dem Oberrohr des Fahrradrahmens steht.
Ziehen Sie die Sattelklemmvorrichtung erneut gemäß den
Anweisungen des Rahmenherstellers oder mit 5 bis 6 N·m an
(je nachdem, welcher Wert geringer ist).
FERNBEDIENUNG ANBRINGEN (MATCHMAKER X)
Fernbedienung - Platzieren Sie die Mutter der
Fernbedienungsklemmung in der Vertiefung auf der
Innenseite der Fernbedienungsklemmung. Platzieren
Sie die Fernbedienungsklemmung außen neben
der MatchMaker X (MMX)-Klemmung und bringen
Sie die MMX-Klemmschraube an. Ziehen Sie die
Klemmschraube mit einem T25 TORX
®
-Schlüssel mit
3 bis 4 N·m an.
Bremshebel - Platzieren Sie den Bremshebel am
Lenker. Schließen Sie die Fernbedienungsklemmung
um den Lenker und den Bremshebel. Setzen Sie die
Fernbedienungsklemmschraube ein und ziehen Sie
sie leicht an, um die Baugruppe zusammenzuhalten.
Drehen Sie die Fernbedienungsklemmung in
die gewünschte Position und ziehen Sie die
Klemmschraube mit einem T25 TORX-Schlüssel mit 5
bis 6 N·m an.
Schalthebel - Fixieren Sie den Schalthebel
mit der Schalthebel-Befestigungsschraube an
der Fernbedienungsklemmung. Ziehen Sie die
Schalthebel-Befestigungsschraube mit einem
T25 TORX-Schlüssel mit 2,8 bis 3,4 N·m an. Ändern
Sie die Position des Schalthebels bei Bedarf, indem
Sie die MMX-Klemmschraube lösen, den Winkel des
Schalthebels anpassen und dann die Klemmschraube
mit 3 bis 4 N·m wieder festziehen.
25
3-4 N·m
25
5-6 N·m
25
2,8-3,4 N·m
8
FERNBEDIENUNG ANBRINGEN (SEPARATE KLEMMUNG)
Schieben Sie die Fernbedienungsklemmung über den Lenker. Setzen Sie die
Fernbedienungsklemmschraube ein und ziehen Sie sie mit einem
T25 TORX
®
-Schlüssel leicht an, um die Baugruppe zusammenzuhalten. Platzieren
Sie die Fernbedienungsklemmung in der gewünschten Position und ziehen Sie die
Klemmschraube mit 5 bis 6 N·m an.
