8-10 N·m
4
6

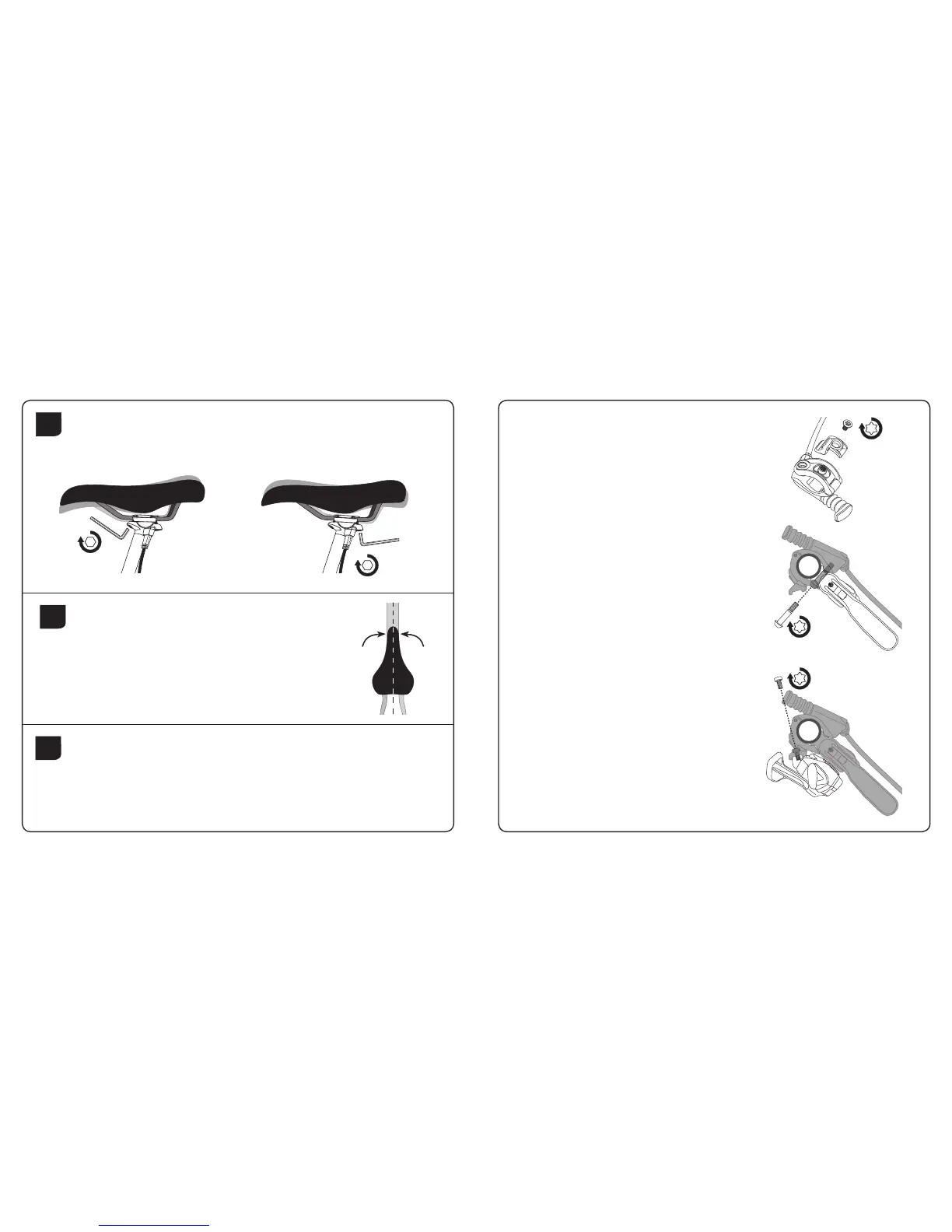

AJUSTE DEL ÁNGULO DEL SILLÍN
Ajuste el sillín con la inclinación longitudinal que prefiera, y a continuación utilice una
llave Allen de 4 mm para apretar de forma alternada cada uno de los tornillos de la
abrazadera de la tija, hasta un par de 10 N·m.
8-10 N·m
4
7
ALINEACIÓN DE LA TIJA DE SILLÍN CON RESPECTO AL
CUADRO
Si es necesario, afloje el dispositivo de abrazadera del
sillín y alinee la tija de modo que el sillín quede paralelo al
tubo superior del cuadro. Vuelva a apretar el dispositivo
de abrazadera del sillín con un par de entre 5 y 7 N·m, o la
cantidad especificada por el fabricante (la menor de ambas
cifras).
INSTALACIÓN DEL CONTROL REMOTO
(MATCHMAKER X)
Control remoto - Instale la tuerca del soporte del
control remoto en el canal situado en la superficie
interior de la abrazadera del control remoto. Coloque
el soporte del control remoto en el lado exterior de la
abrazadera MatchMaker X (MMX) e instale el tornillo
del soporte MMX. Apriete el tornillo del soporte con
un par de entre 3 y 4 N·m, utilizando una llave
T25 TORX
®
.
Maneta de freno - Sitúe la maneta de freno contra
el manillar. Cierre la abrazadera del control remoto
rodeando el manillar y la maneta de freno. Inserte el
tornillo de la abrazadera del control remoto y apriete
un poco el tornillo, justo lo suficiente para mantener
sujeto el conjunto. Gire la abrazadera del control
remoto hasta la posición deseada y apriete el tornillo
con un par de entre 5 y 6 N·m, utilizando una llave
T25 TORX.
Palanca de cambio - Sujete la palanca de cambio al
soporte del control remoto, con el tornillo de montaje
de la palanca de cambio. Utilizando una llave
T25 TORX, apriete el tornillo de montaje de la palanca
de cambio con un par de entre 2,8 y 3,4 N·m. Si es
necesario, vuelva a colocar la palanca de cambio,
aflojando el tornillo del soporte MMX, ajustando el
ángulo de la palanca de cambio y apretando de nuevo
el tornillo del soporte con un par de entre 3 y 4 N·m.
25
3-4 N·m
25
5-6 N·m
25
2,8-3,4 N·m
8
INSTALACIÓN DEL CONTROL REMOTO (ABRAZADERA SUELTA)
Cierre la abrazadera del control remoto alrededor del manillar. Inserte el tornillo de
la abrazadera del control remoto y utilice una llave T25 TORX
®
para apretar un poco
el tornillo, justo lo suficiente para mantener sujeto el conjunto. Gire la abrazadera del
control remoto hasta la posición deseada y apriete el tornillo con un par de entre
5 y 6 N·m.
