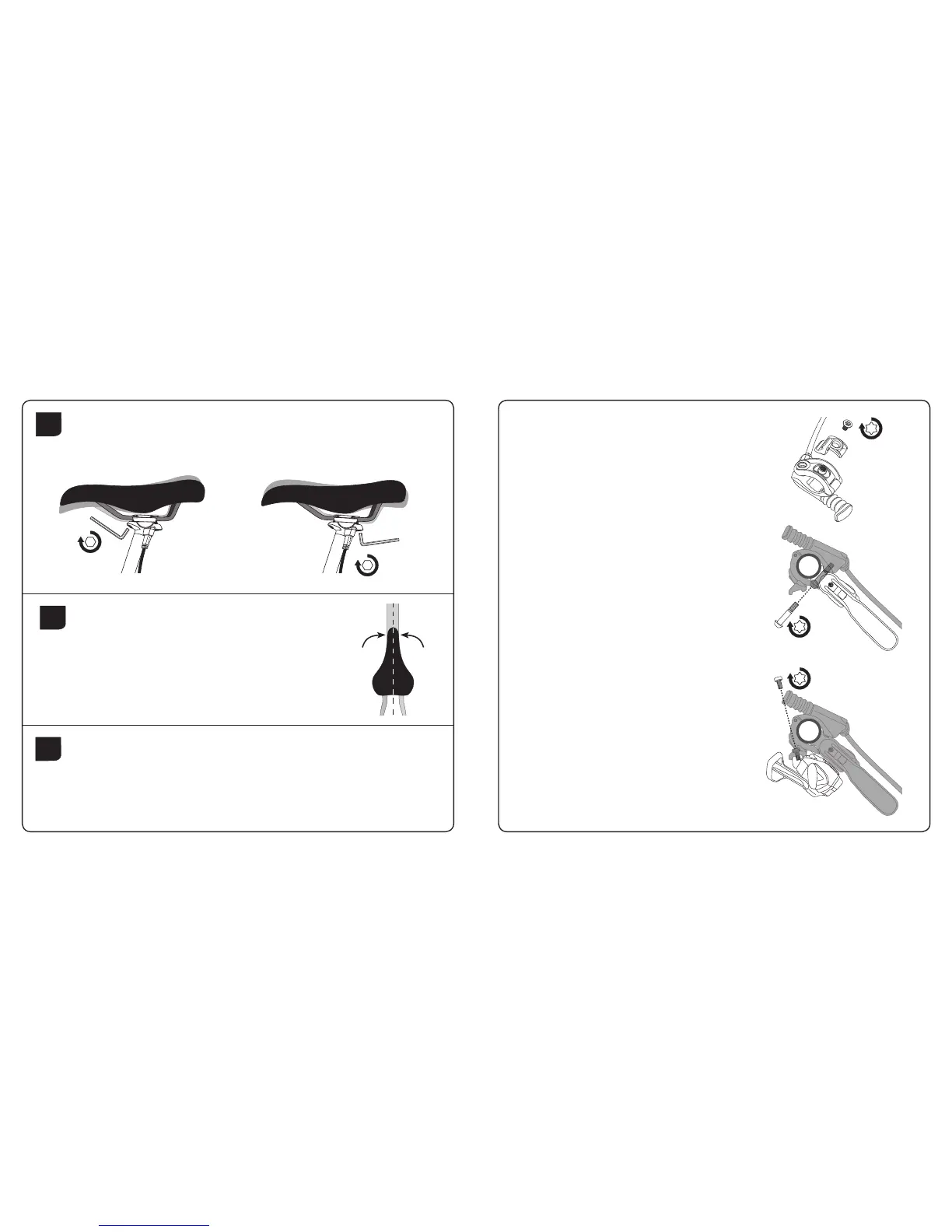

AJUSTEMENT DE L’ANGLE DE LA SELLE
Ajustez la selle en lui donnant l’angle et l’avancement ou le recul que vous souhaitez,
puis utilisez une clé Allen de 4 mm pour serrer chaque boulon du chariot, en alternant.
Serrez-les au couple de 10 N·m.
8-10 N·m
4
7
ALIGNEMENT DE LA TIGE DE SELLE PAR RAPPORT AU
CADRE
Si besoin est, desserrez le collier du tube de selle sur le cadre
et orientez la tige de selle de manière à ce que la selle soit
bien alignée par rapport au tube horizontal du cadre. Resserrez
le collier de tube de selle en respectant les valeurs de couple
spécifiées par le fabricant du cadre, ou au couple de 5-6 N·m :
respectez la valeur minimale de ces deux valeurs.
INSTALLATION DE LA COMMANDE À DISTANCE
(MATCHMAKER X)
Commande à distance - installez l’écrou du support
de la commande à distance dans l’évidement de la
surface interne du collier de la commande à distance.
Placez le support de la commande à distance sur
l’extérieur du collier du MatchMaker X (MMX) et
mettez en place le boulon du support MMX. Utilisez un
tournevis TORX
®
T25 pour serrer le boulon du support
au couple de 3-4 N·m.
Levier de frein - placez le bloc du levier de frein contre
le guidon. Fermez le collier de la commande à distance
sur le guidon et sur le bloc du levier de frein. Insérez
le boulon de serrage de la commande à distance et
serrez le boulon sans forcer afin de maintenir le tout
en place. Faites pivoter le levier à l’emplacement
souhaité pour lui donner l’orientation voulue et serrez
le boulon du collier à un couple de 5-6 N·m avec un
tournevis TORX T25.
Commande du dérailleur - attachez le bloc de la
commande du dérailleur au support de la commande à
distance avec le boulon de la commande du dérailleur.
Utilisez un tournevis TORX T25 pour serrer le boulon de
la commande du dérailleur au couple de 2,8-3,4 N·m.
Repositionnez la commande du dérailleur si besoin
est en desserrant légèrement le boulon du collier du
MMX, en changeant l’orientation de la commande puis
en resserrant le boulon du support au couple de
3-4 N·m.
25
3-4 N·m
25
5-6 N·m
25
2,8-3,4 N·m
8
INSTALLATION DE LA COMMANDE À DISTANCE (COLLIER SÉPARÉ)
Placez le collier de la commande à distance sur le guidon. Insérez le boulon de
serrage de la commande à distance et utilisez un tournevis TORX
®
T25 pour serrer
le boulon sans forcer afin de maintenir le tout en place. Faites pivoter le levier à
l’emplacement souhaité pour lui donner l’orientation voulue et serrez le boulon du
collier à un couple de 5-6 N·m.
