Italiano Reverb Manuale per l’utente
95-4215-000-000 Rev B46
ItalianoReverb Manuale per l’utente
Copyright © 2010 SRAM, LLC
47
8-10 N·m
4
6

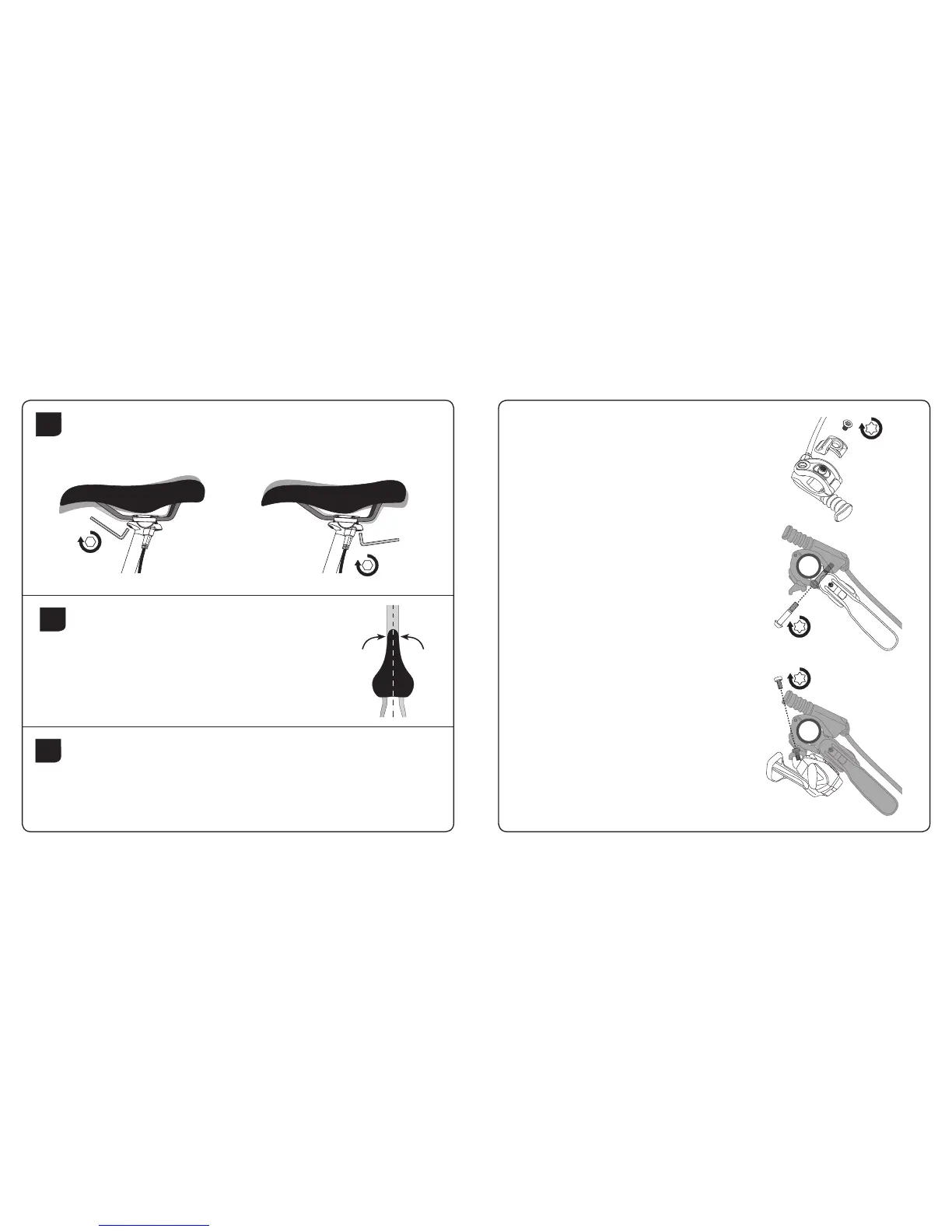

REGOLAZIONE DELL’ANGOLO DEL SELLINO
Regolare il sellino all’angolo e al posizionamento longitudinale di preferenza, quindi
utilizzare una chiave esagonale da 4 mm e serrare ciascun bullone di bloccaggio del
sellino, in modo alternato, a 8-10 N·m.
8-10 N·m
4
7
ALLINEAMENTO DEL SELLINO AL TELAIO
Se necessario, allentare il dispositivo di bloccaggio della sella
sul telaio e allineare il reggisella in modo tale che il sellino
sia in linea col tubo superiore del telaio. Serrare nuovamente
il dispositivo di blocco della sella secondo le specifiche del
produttore o a 5-6 N·m, a seconda di quale valore sia minore.
INSTALLAZIONE DEL REMOTO (MATCHMAKER X)
Remoto - Installare il dado della staffa remota nel
canale sulla superficie interna del morsetto remoto.
Posizionare la staffa remota all’esterno del morsetto
MatchMaker X (MMX) e installare il bullone della
staffa MMX. Utilizzare un T25 TORX
®
per serrare il
bullone della staffa a 3-4 N·m.
Leva freno - Posizionare la leva del freno contro il
manubrio. Chiudere il morsetto remoto attorno al
manubrio e alla leva del freno. Inserire il bullone del
morsetto remoto e serrare, senza stringere, il bullone
per tenere insieme il gruppo. Ruotare il morsetto
remoto alla posizione desiderata e utilizzare un
T25 TORX per serrare il bullone di bloccaggio a
5-6 N·m.
Cambio - Fissare il cambio alla staffa remota col
bullone di montaggio del cambio. Utilizzare una
chiave T25 TORX per serrare il bullone di montaggio
del cavo a 2,8-3,4 N·m. Riposizionare il cambio,
se necessario, allentando il bullone della staffa
MMX, regolando l’angolo del cambio e serrando
nuovamente il bullone della staffa a 3-4 N·m.
25
3-4 N·m
25
5-6 N·m
25
2,8 - 3,4 N·m
8
INSTALLAZIONE DEL REMOTO (MORSETTO DISCRETE)
Chiudere il morsetto remoto attorno al manubrio. Inserire il bullone del morsetto
remoto e utilizzare un T25 TORX
®
per serrare, senza stringere, il bullone per tenere
insieme il gruppo. Ruotare il morsetto remoto alla posizione desiderata e serrare il
bullone di bloccaggio a 5-6 N·m.
