4

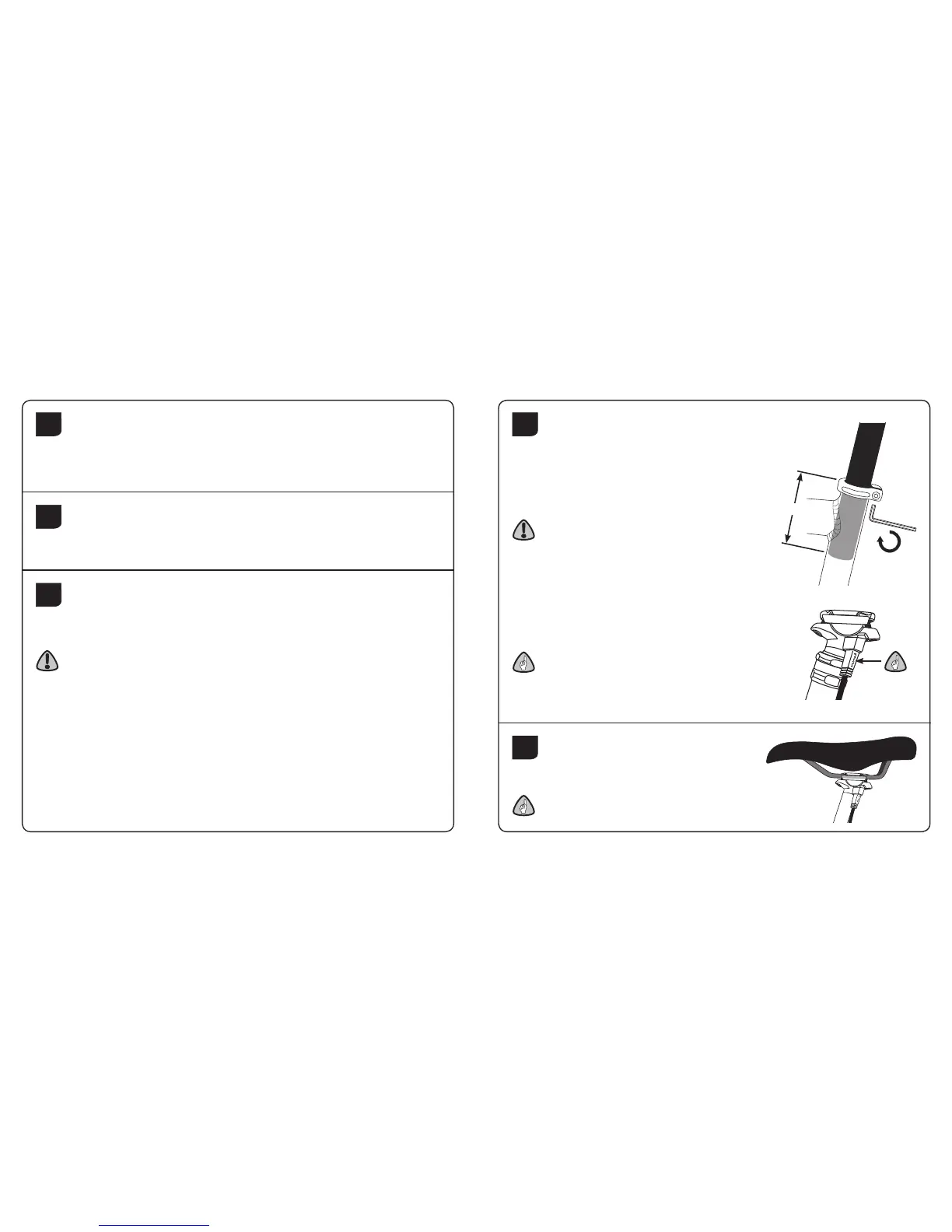

INSTALAÇÃO DO ESPIGÃO DO SELIM
O seu espigão do selim tem que ser inserido dentro do
tubo para o selim um mínimo de 80 mm ou o comprimento
mínimo especificado pelo fabricante do seu quadro;
conforme o que for maior. Aplique momento de torção
à braçadeira de fixação conforme a especificação
mais baixa do fabricante do quadro. Não exceda
6,7 N·m.
AVISO – Inserção Mínima
Tem que instalar o seu espigão do selim de tal
maneira que o comprimento mínimo exigido do
espigão do selim fique dentro do tubo para o selim
no quadro. Instalar o espigão do selim com menos
que o comprimento mínimo exigido para inserção pode
causar danos no espigão do selim e/ou no quadro da bicicleta,
o que poderá causar a falha do espigão do selim e/ou
do quadro da bicicleta, o que poderá causar graves
ferimentos e/ou morte.
IMPORTANTE – Folga do encaixe de alívio da tensão
Para evitar interferência quando se ajusta o espigão
do selim na sua posição mais baixa, rode o encaixe de
alívio da tensão de maneira que o logótipo REVERB fique
virado para fora.
≥80 mm
≤6,7 N·m
1
PREPARE O QUADRO
Use álcool isopropílico e um trapo limpo que não solte cotão para limpar quaisquer
resíduos ou massa lubrificante do interior do tubo do seu selim. Retire quaisquer
rebarbas dos bordos do tubo do quadro para o selim e depois alise com lixa tipo 400.
2
PREPARE O ESPIGÃO DO SELIM
Retire o(s) perno(s) da braçadeira do selim e aplique massa lubrificante nos fios dos
pernos. Volte a instalar os pernos da braçadeira de fixação do selim, sem apertar.
3
APLIQUE PASTA DE FRICÇÃO
Aplique uma quantidade moderada de pasta de fricção ao lado de dentro do tubo
para o selim e à superfície de contacto do espigão do selim. Não aplique massa
lubrificante.
AVISO – Escorregamento do Espigão do Selim
A pasta de fricção é concebida para criar fricção entre as superfícies em contacto, a
fim de evitar que o espigão do selim escorregue, sem ter que apertar demasiado os
pernos da braçadeira de aperto do selim. Não usando a pasta de fricção, pode fazer
com que o seu espigão do selim escorregue enquanto conduz, o que poderá provocar
ferimentos graves e/ou morte.
5
INSTALE O SELIM NO ESPIGÃO PARA O SELIM
Assegure-se de que as barras do selim estão
encaixadas nas fendas entre as braçadeiras de
cima e de baixo.
NOTA - A braçadeira superior não precisa de ser
completamente retirada para instalar o selim.
