STA-RITE ALF - Page 33

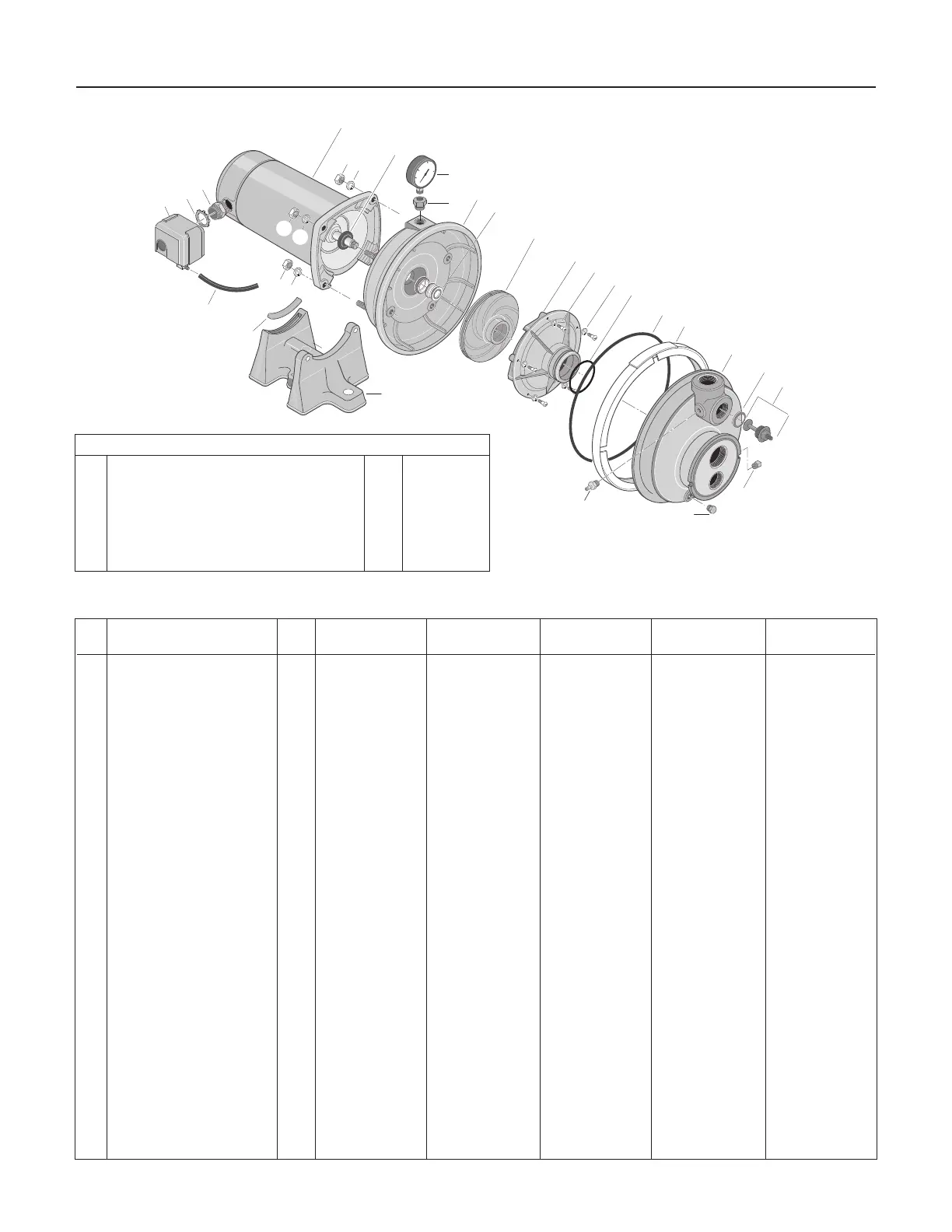

Piezas de repuesto 33
L
2
7
6
-
3
5
P
L
2
7
6
-
3
5
P
2344 0396 rev.
1
2
3
18
19
21
17
20
21
7
8
9
10
16A
16
4
6
5
6A
6B
12
11
13
14
15
22
22
22
21
20
40
60
80
100
3A
3B
PLB-2L PLC-2L PLD-2L PLE-2L PLF-2L
Ref. Descripción Cant. 1/3 HP 1/2 HP 3/4 HP 1 HP 1-1/2 HP
1 Motor 1 A100BHL A100CLL A100DLL A100ELL A100FLL
2 Filtro de agua 1 17351-0009 17351-0009 17351-0009 17351-0009 17351-0009
3 Placa de sello 1 L176-47P L176-47P L176-47P L176-47P L176-47P
3A Medidor de presión 1 U239-3 U239-3 U239-3 U239-3 U239-3
3B Reductor, 1/2x1/8 NPT 1 U78-107PT U78-107PT U78-107PT U78-107PT U78-107PT
4 Sello de eje 1 U109-6A U109-6A U109-6A U109-6A U109-6A
5 Impulsor 1 J105-40PE J105-40PE J105-42PT J105-8PAN J105-22PA
6 Difusor 1 J1-39P J1-39P J1-39P J1-40P J1-40PA
6A Tornillo difusor 5 U30-542SS U30-542SS U30-542SS U30-542SS U30-542SS
6B Arandela, #8 5 U43-21SS U43-21SS U43-21SS U43-21SS U43-21SS
7 Aro tórico del difusor 1 U9-199 U9-199 U9-199 U9-199 L21-1
8
Aro tórico, unidad de la a
brazadera en V
1 U9-399 U9-399 U9-399 U9-399 U9-399
9 Unidad de la abrazadera
en V
1 C19-54SS C19-54SS C19-54SS C19-54SS –
10 Cuerpo de bomba 1 L76-37P L76-37P L76-37P L76-37P L76-37P
11 Junto de válvula de control 1 L20-40 L20-40 L20-40 L20-40 L20-40
12 Conjunto de válvula
de control 1 J198-20 J198-20 J198-20 J198-20 J198-20
13 Tapón de cebado 1 WC78-41T WC78-41T WC78-41T WC78-41T WC78-41T
14 Tapón de drenaje 1 U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
15 Conexión con púas, st. 1 U111-211T U111-211T U111-211T U111-211T U111-211T
16 Base 1 C4-42P C4-42P C4-42P C4-42P C4-42P
16A Cojinete del motor 1 C35-11 C35-11 C35-11 C35-11 C35-11
17 Tubo de interruptor 1 U37-671P U37-671P U37-671P U37-671P U37-677P
• Conexión con púas, el. 1 U111-212T – – – –
18 Interruptor de presión 1 U217-1216 U217-1202 U217-1202 U217-1202 U217-1202
19 Contratuerca 1 U36-112ZP U36-112ZP U36-112ZP U36-112ZP U36-112ZP
20 Conector 1 L43-5C L43-5C L43-5C L43-5C L43-5C
21 Tuerca hexagonal,
5/16 - 18 4 U36-37ZP U36-37ZP U36-37ZP U36-37ZP U30-75ZP
22 Arandela, 5/16 2 U43-61ZP U43-61ZP U43-61ZP U43-61ZP U43-61ZP
Lista de partes de reemplazo – Modelos resisteutes a al corrosión
• No ilustrado.
EQUIPOS DE MANTENIMIENTO:
Juego de sellos y juntas 1 PP1500
Juego de reacondicionamiento: 1/3 y 1/2 HP 1 PP1511
Juego de reacondicionamiento: 3/4 HP 1 PP1512
Juego de reacondicionamiento: 1 HP 1 PP1513
Juego de reacondicionamiento: 1 1/2 HP 1 PP1514
Juego de medidor de presión 1 PP2102
Juego de interruptor de presión 1 PP2151
