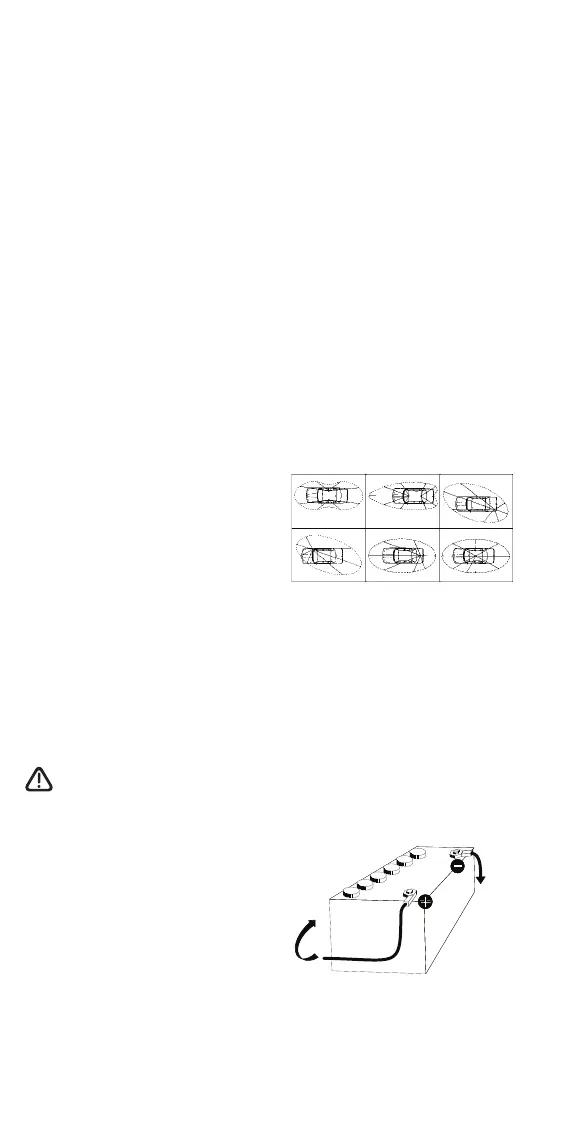

stabo xm 3003e - Page 32

Installation de lantenne
Choix de lantenne
En CB, plus une antenne est grande, meilleur est son rendement. Votre
Point Conseil saura orienter votre choix.
Antenne mobile
Il faut linstaller à un endroit du véhicule où il y a un maximum de surface
métallique (plan de masse), en séloignant des montants du pare-brise et
de la lunette arrière.
Dans le cas où une antenne radiotéléphone est déjà installée, lantenne
CB doit être au-dessus de celle-ci.
Il existe 2 types dantennes : les préréglées et les réglables.
Les préréglées sutilisent de préférence avec un bon plan de masse (pavillon
de toit ou malle arrière).
Les réglables offrent une plage dutilisation beaucoup plus large et permettent
de tirer parti de plans de masse moins importants.
Pour une antenne à fixation par perçage, il est nécessaire davoir un excellent
contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au
niveau de la vis et de létoile de serrage.
Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou
lécraser (risque de rupture ou de court-circuit).
Branchez lantenne (B).
Antenne fixe
Veillez à ce quelle soit dégagée au
maximum. En cas de fixation sur un
mât, il faudra éventuellement haubaner
conformément aux normes en vigueur
(se renseigner auprès dun professi-
onnel). Les antennes et accessoires
que nous distribuons sont spéciale-
ment conçus pour un rendement optimal de chaque appareil de la gamme.
Connexion de lalimentation
Votre stabo xm 3003e est muni dune protection contre les inversions de
polarité. Néanmoins, avant tout branchement, vérifiez vos connexions.
Votre poste doit être alimenté par une source de courant continu de 12 Volts
(A). A lheure actuelle, la plupart des voitures et des camions fonctionnent
avec une mise à la masse négative. On peut sen assurer en vérifiant que
la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis.
Dans le cas contraire, consultez votre revendeur.
Attention: Les camions possèdent généralement deux batteries et une
installation électrique en 24 Volts. Il sera donc nécessaire dintercaler dans
le circuit électrique un convertisseur 24/12 Volts.
Toutes les opérations de branchement suivantes doivent être effectuées
cordon dalimentation non raccordé
au poste :
Assurez-vous que lalimentation soit
bien de 12 Volts.
Repérez les bornes (+) et (-) de la
batterie (+ = rouge, - = noir). Dans
le cas où il serait nécessaire de
rallonger le cordon dalimentation,
utilisez un câble de section équivalente ou supérieure.
Il est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce
faire nous vous conseillons de brancher directement le cordon dalimentation
sur la batterie (le branchement sur le cordon de lauto-radio ou sur dautres
32
Vers
démarreur
Relié
au
châssis
Lobe de rayonnement
