5

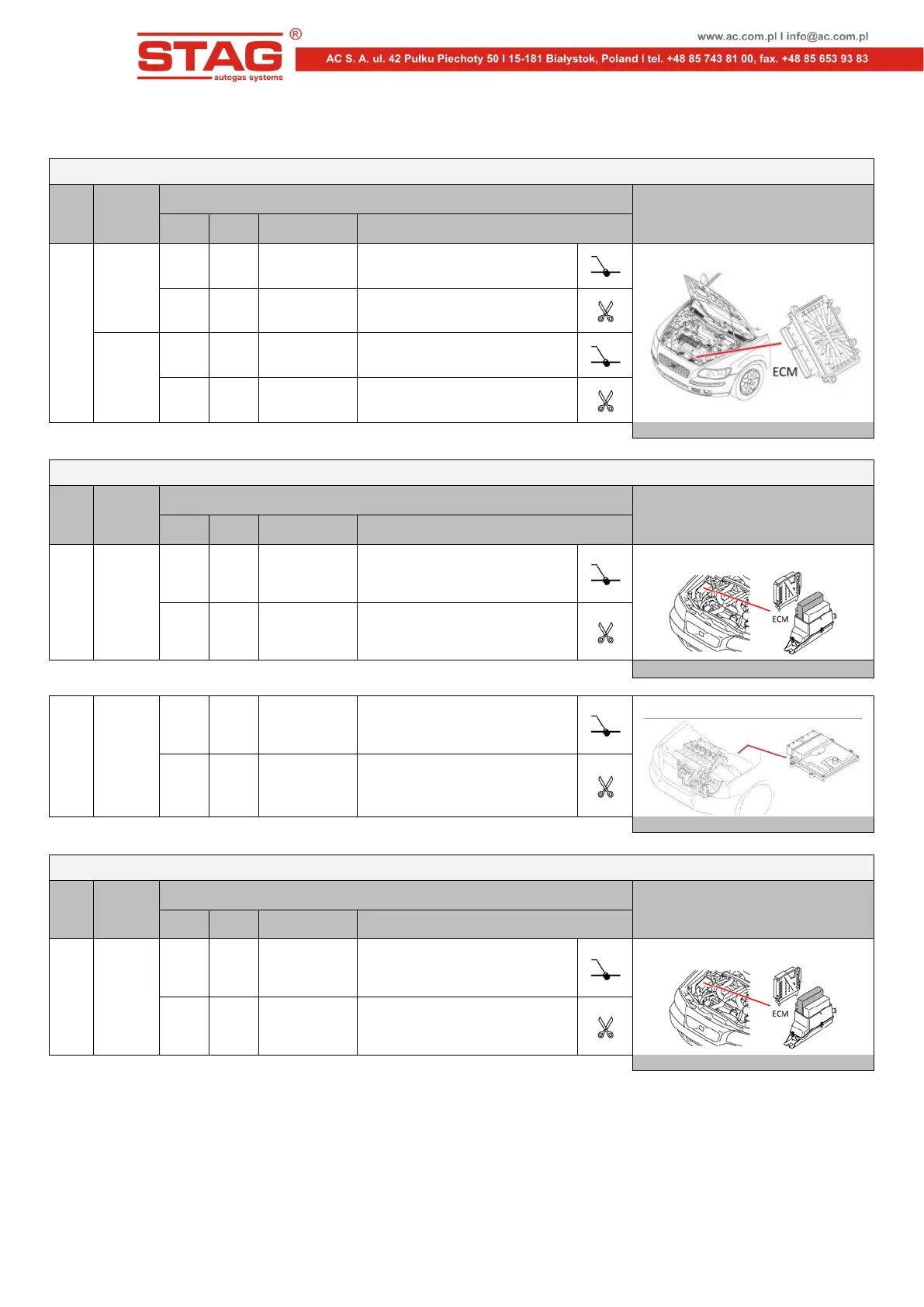

Tab. 1 Tabla variantes
VOLVO S40
Motor
Año de
fabricaci
ón
Cableado de ordenador de gasolina ECM/ Cableado del controlador de la
bomba de combustible
Información acerca de montaje
Conec
tor
Nº PIN
Color del
cable
Señal
2.5T
2005
B 20 blanco-negro
Impulsos al controlador de la bomba
de combustible
Ubicación del ordenador de gasolina
A 91 blanco-azul
Señal del sensor de presión de
combustible
2006
÷
2011
B 21 blanco-negro
Impulsos al controlador de la bomba
de combustible
A 89 blanco-negro
Señal del sensor de presión de
combustible
Esquema de conexión: ESQUEMA 1.
VOLVO S60
Motor
Año de
fabricaci
ón
Cableado de ordenador de gasolina ECM/ Cableado del controlador de la
bomba de combustible
Información acerca de montaje
Conec
tor
Nº PIN
Color del
cable
Señal
2.5T
2004
÷
2009
B 47 amarillo
Impulsos al controlador de la bomba
de combustible
Ubicación del ordenador de gasolina
A 2 verde-gris
Señal del sensor de presión de
combustible
Esquema de conexión: ESQUEMA 1.
3.0T
2010
÷
2011
B 21
amarillo-
naranja
Impulsos al controlador de la bomba
de combustible
Ubicación del ordenador de gasolina
A 71 azul-rojo
Señal del sensor de presión de
combustible
Esquema de conexión: ESQUEMA 1.
VOLVO S60 R
Motor
Año de
fabricaci
ón
Cableado de ordenador de gasolina ECM/ Cableado del controlador de la
bomba de combustible
Información acerca de montaje
Conec
tor
Nº PIN
Color del
cable
Señal
2.5T
2004
÷
2009
B 47 amarillo
Impulsos al controlador de la bomba
de combustible
Ubicación del ordenador de gasolina
A 2 verde-gris
Señal del sensor de presión de
combustible
Esquema de conexión: ESQUEMA 1.
