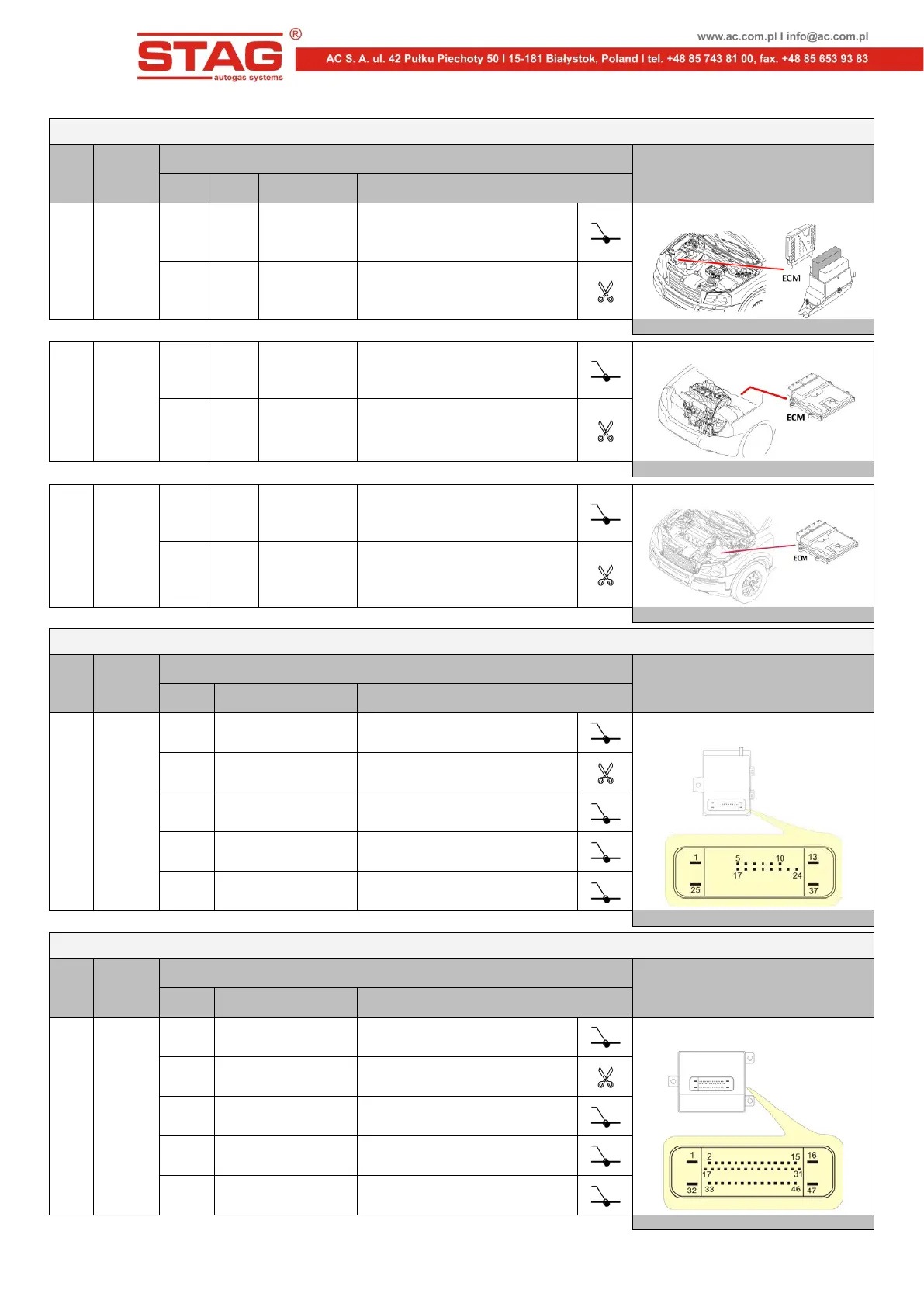

7
VOLVO XC90
Motor
Año de
fabricaci
ón
Cableado de ordenador de gasolina ECM/ Cableado del controlador de la
bomba de combustible
Información acerca de montaje
Conec
tor
Nº PIN
Color del
cable
Señal
2.5T
2004
÷
2011
B 47 amarillo
Impulsos al controlador de la bomba
de combustible
Ubicación del ordenador de gasolina
A 2 verde-gris
Señal del sensor de presión de
combustible
Esquema de conexión: ESQUEMA 1.
3.2
2007
÷
2011
B 21 amarillo
Impulsos al controlador de la bomba
de combustible
Ubicación del ordenador de gasolina
A 71 verde-gris
Señal del sensor de presión de
combustible
Esquema de conexión: ESQUEMA 1.
4.4
2007
÷
2011
B 20 amarillo
Impulsos al controlador de la bomba
de combustible
Ubicación del ordenador de gasolina
A 71 azul
Señal del sensor de presión de
combustible
Esquema de conexión: ESQUEMA 1.
OPEL ASTRA
Motor
Año de
fabricaci
ón
Cableado de ordenador de gasolina ECM/ Cableado del controlador de la
bomba de combustible
Información acerca de montaje
Conect
or
Nº PIN Color del cable
1.4T
1.6
2009
÷
2014
2009
1 rojo - azul ALIMENTACIÓN +12V
Conector de controlador de la bomba de
combustible
10 azul - blanco
Señal del sensor de presión de
combustible
13 gris
Impulsos al controlador de la bomba
de combustible
21 púrpura - verde INTERRUPTOR DE ENCENDIDO
25 negro MASA
Esquema de conexión: ESQUEMA 2.
OPEL INSIGNIA
Motor
Año de
fabricaci
ón
Cableado de ordenador de gasolina ECM/ Cableado del controlador de la
bomba de combustible
Información acerca de montaje
Conect
or
Nº PIN Color del cable
2.8T
2009
÷
2013
1 negro MASA
Conector de controlador de la bomba de
combustible
10 azul - blanco
Señal del sensor de presión de
combustible
15 violeta - azul INTERRUPTOR DE ENCENDIDO
32 rojo - blanco ALIMENTACIÓN +12V
47 gris
Impulsos al controlador de la bomba
de combustible
Esquema de conexión: ESQUEMA 2.
