30

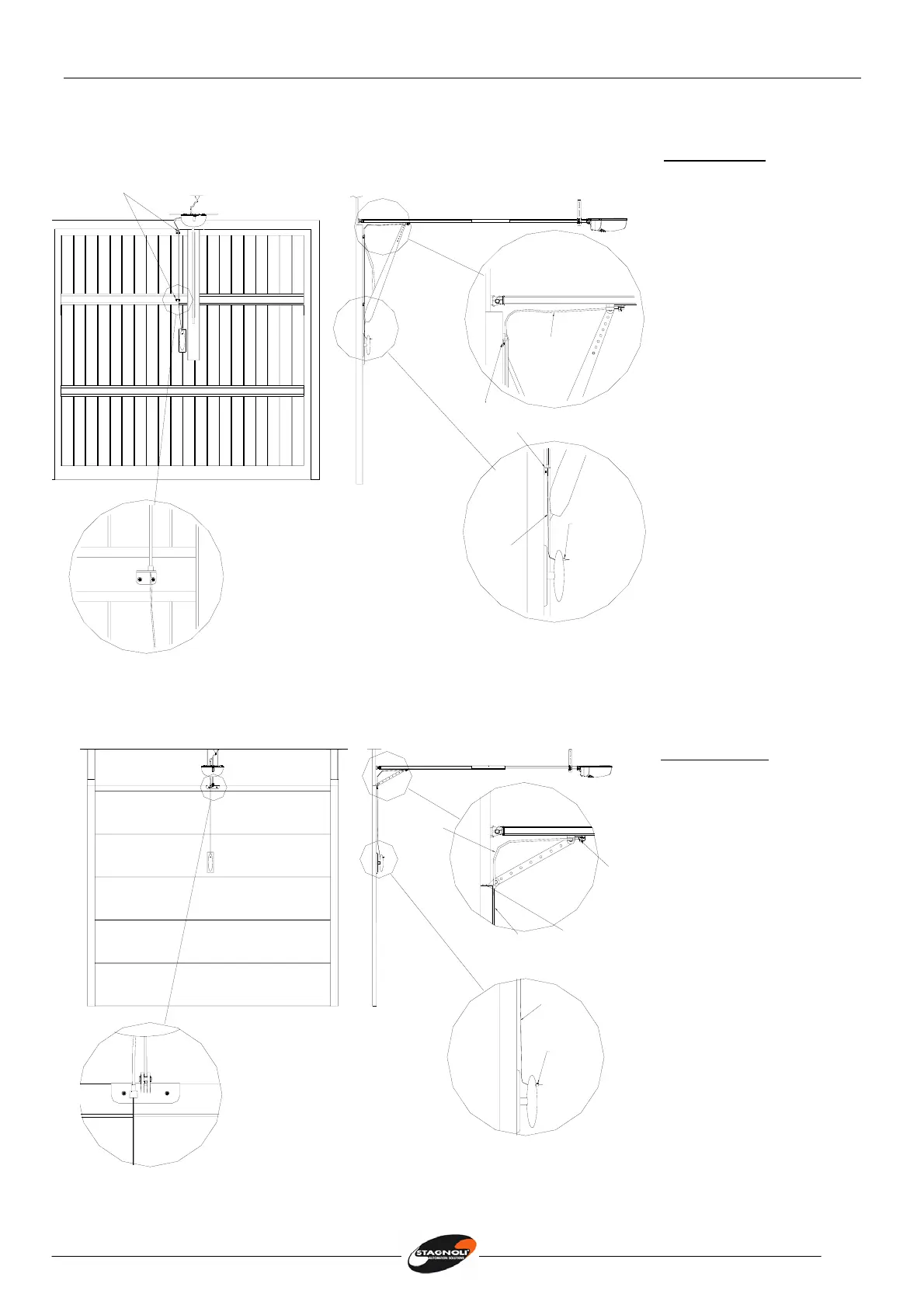

MANUELLE ENTRIEGELUNG
Schwingtore
Befestigen Sie die zwei
Kabel- und Mantelhalter-
Befestigungswinkel.
Stecken Sie die
Mantelschuhe in die
dafür vorgesehene
Aufnahme auf dem
Schlitten und auf dem
ersten Befestigungswinkel.
Stecken Sie den Mantel
ein, nehmen Sie das
Metallkabel und stecken
Sie es in die Öse auf dem
Schlittenhebel. Führen Sie
es durch den vorher
gebohrten Griff in die
Befestigungswinkel und
befestigen Sie es mit der
entsprechenden
Klemme. Achten Sie
dabei, dass die
Schlittenfeder gespannt
wird. Wenn Sie den Griff
von 90° nach 180°
drehen, wird das
Getriebe entriegelt.
Sektionaltore
Stecken Sie Mantelschuhe
in die dafür vorgesehene
Aufnahme auf dem
Schlitten und auf dem Tor-
Kupplungsbügel. Stecken
Sie danach den Mantel
ein. Nehmen Sie das
Metallkabel und stecken
Sie es in die Öse auf dem
Schlitten und danach in
den Bügel. Schließlich
führen Sie es durch den
vorher gebohrten Griff
und befestigen Sie es mit
der entsprechenden
Klemme. Die
Schlittenfeder soll dabei
gespannt werden.
Wenn Sie den Griff von
90° nach 180° drehen,
wird das Getriebe
entriegelt.
Kabel- und Mantelhalter-
-Befestigungswinkel
Kabelblock
Mantel
Kabel
Kabel- und Mantelhalter-Befestigungswinkel (2)
Mantel
Kabel
Tor-Kupplungsbügel
Kabel
Kabelblock
Schlittenhebelöse
