Istruzioni Instructions Anleitungen Instructions instrucciones
9

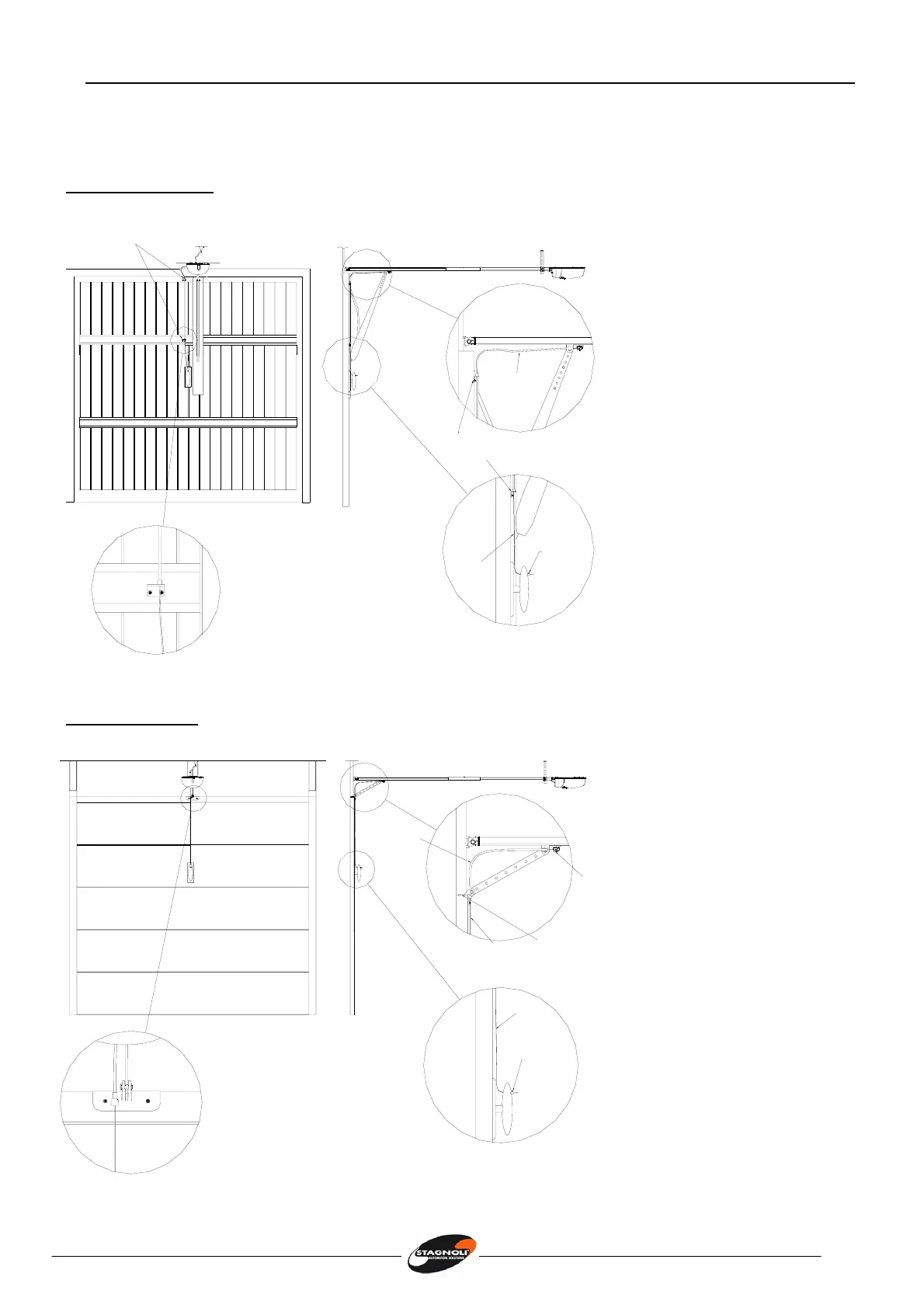

AZIONAMENTO MANUALE
Portoni basculanti
Fissare le due squadrette porta
cavo e guaina, inserire i capo
guaina nella relativa sede sul
pattino e sulla prima staffa,
inserire la guaina, prendere il
cavo metallico e inserirlo
nell’occhiello presente nella
leva pattino, infilarlo nelle
squadrette, facendolo passare
attraverso la maniglia,
precedentemente forata e
bloccarlo con l’apposito
morsetto, mandando in tensione
la molla del pattino. Ruotando
la maniglia da 90° a 180° si
ottiene lo sblocco del
motoriduttore.
Portoni sezionali
Inserire i capo guaina nella
sede sul pattino e sulla staffa
di aggancio del portone,
quindi inserire la guaina, poi
prendere il cavo metallico e
infilarlo nell’occhiello
presente sul pattino e
successivamente nella
staffa, infine facendolo
passare attraverso la
maniglia, precedentemente
forata e bloccarlo con
l’apposito morsetto,
mandando in tensione la
molla del pattino. Ruotando
la maniglia da 90° a 180° si
ottiene lo sblocco del
motoriduttore.
Squadretta porta
guaina e cavo (n.2)
Cavo
Guaina
Squadretta porta
guaina e cavo
Blocchetto
ferma cavo
Occhiello
leva
pattino
Blocchetto
ferma cavo
Cavo
Staffa di aggancio
al portone
Cavo
Guaina
