Disposition et montage
16
Ampèremètres type 8403/2 et 8405/2
7.3 Position de montage de l’ampèremètre

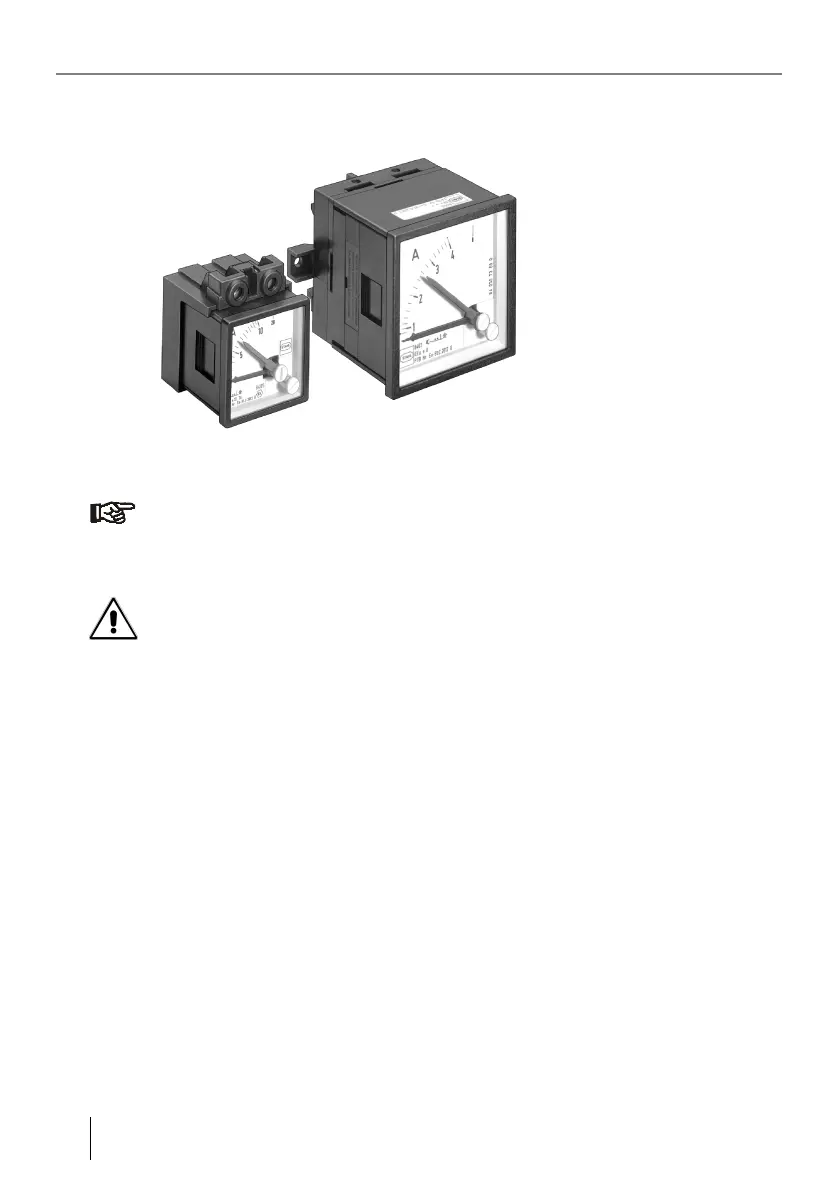

Illustration 7-2: Position de montage
Montez toujours l’ampèremètre dans la position indiquée illustration 7-2.
7.4 Montage
Lors du montage ou du démontage, les ampèremètres doivent être mis hors ten-
sion!
Type 8403/2
• Encliquetez l’ampèremètre sur un rail TS 35
ou
• Vissez l’ampèremètre sur une plaque de montage (couple de serrage max. 1,2 Nm).
Type 8405/2 avec accessoire poiur montage par encliquetage Id.-No. 84 408 05 29 0
• Vissez la plaque de fixation avec 2 vis au dos du boîtier
(couple de serrage max.1,2 Nm).
• Encliquetez l’ampèremètre sur un rail TS 35.
