Disposition et montage
15
Ampèremètres type 8403/2 et 8405/2
dran qui est introduit sur le côté de l'appareil, ce qui permet une adaptation simple et ra-
pide de l'échelle.
L’échelle pour les ampèremètres à lecture directe ne doit en aucun cas être échangée!
7 Disposition et montage
7.1 Plans d’encombrement

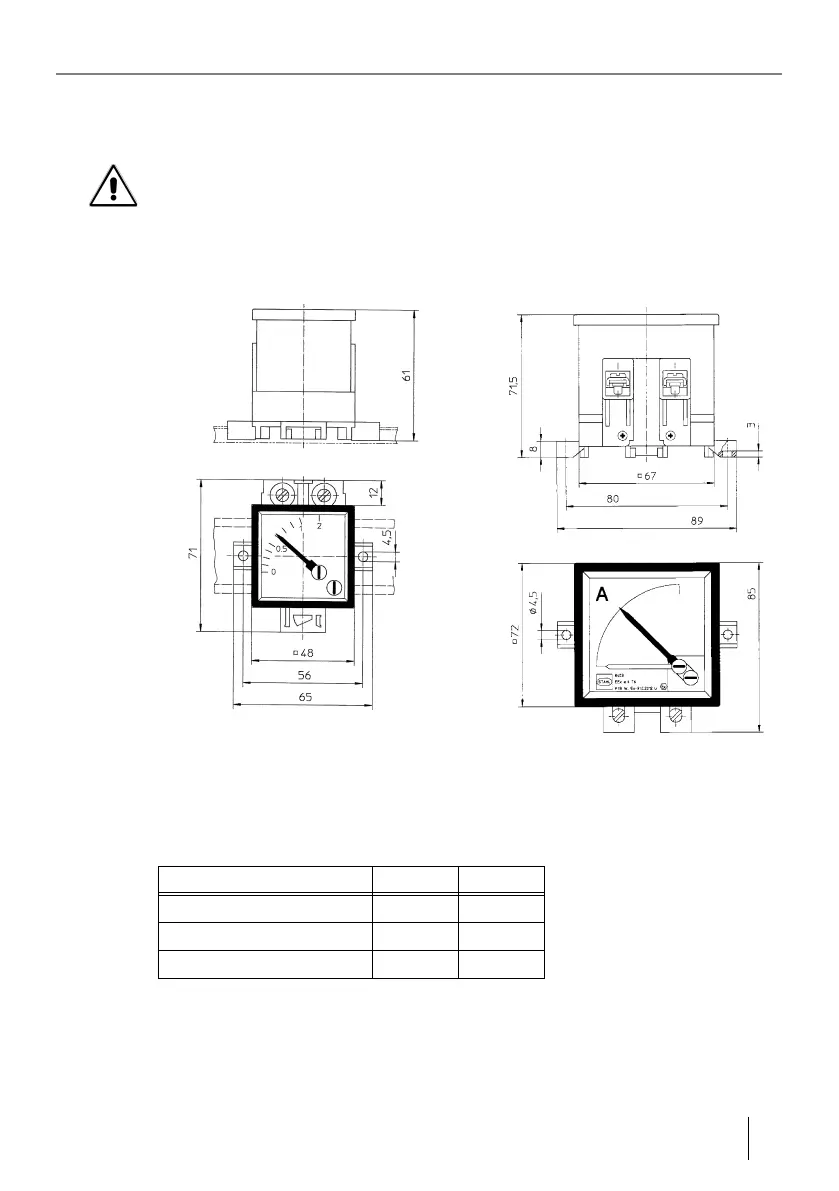

Illustration 7-1: Plans d’encombrement
7.2 Dimensions
Type 8405/2 pour montage par vissage avec
accessoire
Type 8403/2 pour montage par vissage
Type 8403/2 8405/2
Longueur (mm) 72 48
Largeur (mm) 72 48
Hauteur / Profondeur (mm) 71,5 71,5
Tableau 7-1: Dimensions
