Anordnung und Montage
4
Strommesser 8403/2 und 8405/2
7.3 Einbaulage der Strommesser

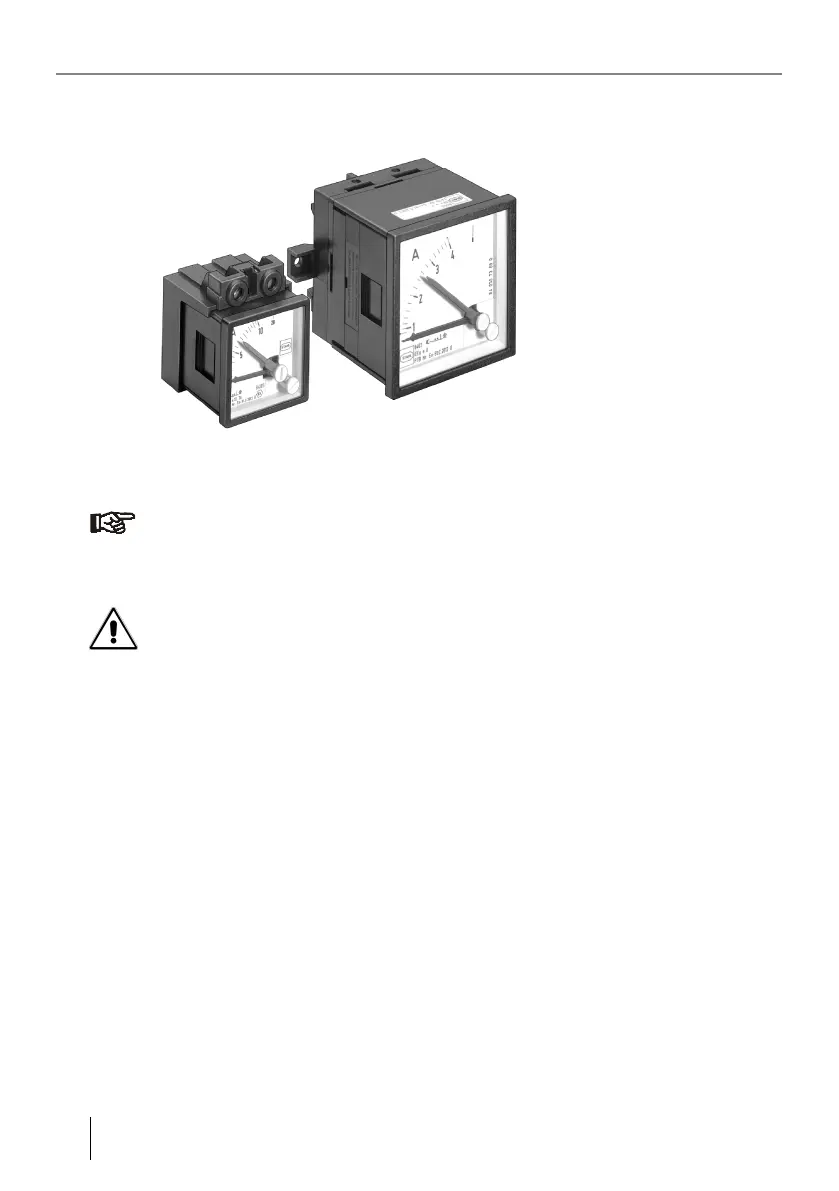

Abbildung 7-2: Einbaulage
Bauen Sie die Strommesser immer in der in Abbildung 7-2 gezeigten Lage ein.
7.4 Montage
Bei der Montage bzw. Demontage müssen die Strommesser spannungsfrei
geschaltet sein!
Typ 8403/2
Rasten Sie den Strommesser auf eine Tragschiene TS 35 auf
oder
Schrauben Sie ihn an einer Montageplatte an (max. Anzugsdrehmoment 1,2 Nm).
Typ 8405/2 mit Montagezusatz zur Rastmontage Id.-Nr. 84 408 05 29 0
Schrauben Sie die Befestigungsplatte mit 2 Schrauben an der Rückseite des Gehäu-
ses an (max. Anzugsdrehmoment 1,2 Nm).
Rasten Sie den Strommesser auf eine Tragschiene TS 35 auf
