ES
30
ESTACIÓN DE SOLDADURA
Rango de temperatura (⁰C)
200 - 480
Potencia de salida (W) 75
Estabilidad de temperatura (⁰C)
±1
Resistencia de la punta del soldador < 2 Ω
Voltaje de la punta del soldador < 2 mV
UNIDAD DE AIRE CALIENTE
Rango de temperatura (⁰C)
100-480
Potencia de salida (W) 700
Estabilidad de temperatura (⁰C)
±1
Velocidad del ujo de aire (l./min.) 120
PLACA CALEFACTORA
Potencia de salida (W) 540
Rango de temperatura (⁰C)
50 - 200
Supercie de la placa (milímetros) 120 x 120
CAMPO DE APLICACIÓN
El equipo ha sido diseñado para:
1. Soldar y desoldar elementos electrónicos como: SOIC, CHIP, QFP, PLCC, BGA, SMD etc.
particularmente para módulos de BGA, placas base en aparatos eléctricos.
2. Contraído, secado de pintura, eliminado de pegamento, descongelado, aislamiento térmico, soldadura
de plástico.
El usuario es responsable de los daños ocasionados por un uso inadecuado del aparato.

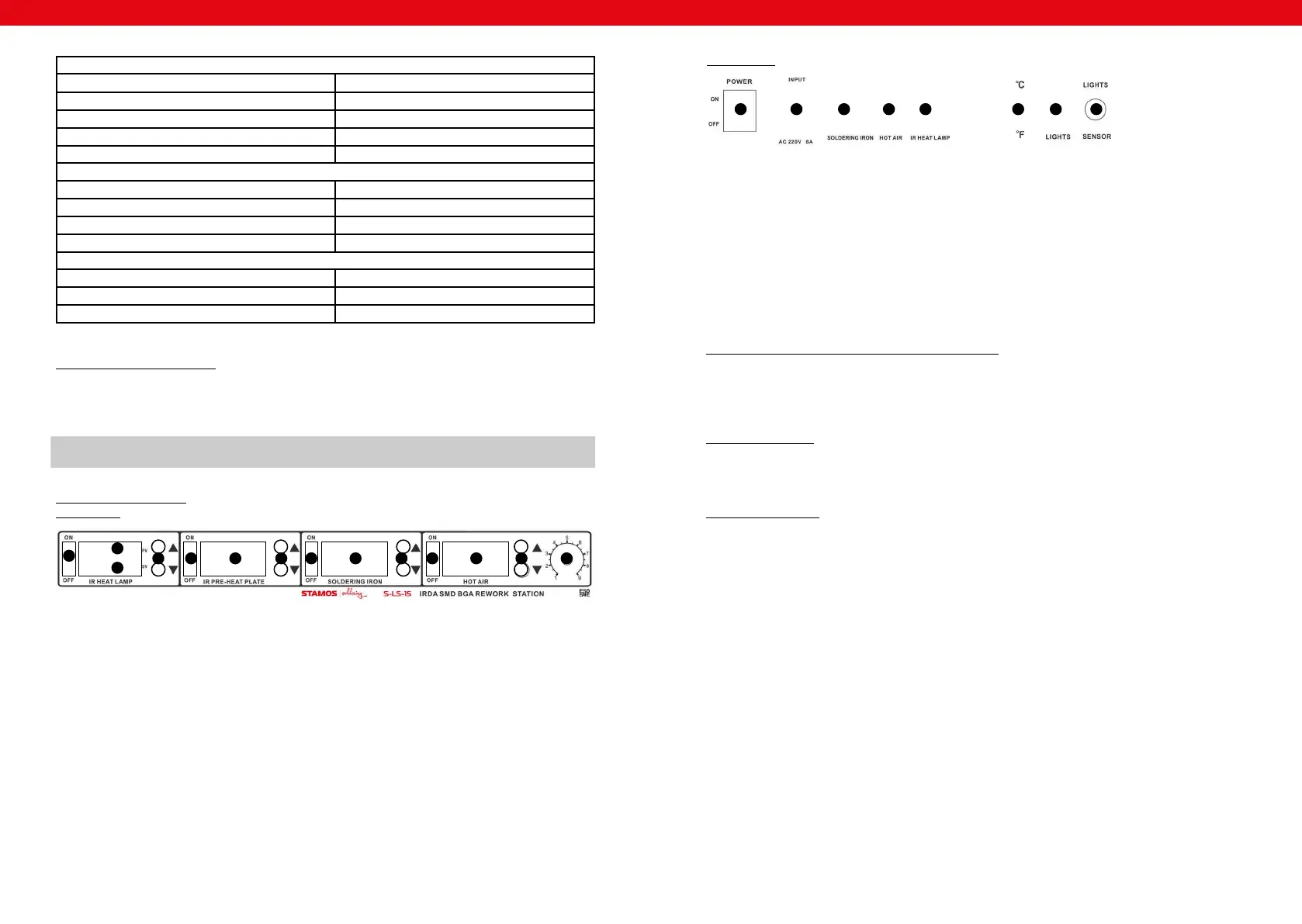

FUNCIONAMIENTO DEL EQUIPO - PRINCIPIO BÁSICO
Descripción del producto:
Panel frontal:
1. Interruptor de la lámpara infrarroja
2. Pantalla de la temperatura de la lámpara infrarroja
3. Pantalla de la temperatura del sensor externo
4. Botones para el ajuste de la temperatura de la lámpara infrarroja
5. Interruptor de la placa calentadora
6. Pantalla de la temperatura de la placa calentadora
7. Botones para el ajuste de la temperatura de la placa calefactora
8. Interruptor del soldador
9. Pantalla de la temperatura de la estación de soldadura
10. Botones para el ajuste de la temperatura de la estación de soldadura
11. interruptor de la unidad de aire caliente
12. Pantalla de la temperatura del la unidad de aire caliente
13. Botones para el ajuste de la temperatura de la unidad de aire caliente
14. Regulador del ujo de aire
1
2
3
4 5 6 7 8 9 10 11 12 13 14
ES
31
ANTES DEL PRIMER USO
Comprobación a realizar tras la recepción de la mercancía
A la recepción del producto cerciórese de que el embalaje no presenta daños y proceda a abrirlo. En caso
de que el paquete presentara desperfectos, le rogamos que se ponga en contacto tanto con el transportista
como con el vendedor y documente el alcance de los daños de la manera más precisa posible. Nunca dé
vuelta al paquete.
Retirada del embalaje
¡Rogamos mantenga el embalaje original (cartón, bridas de plástico y poliestireno), para poder devolver el
aparato lo mejor protegido posible, en caso de que fuera necesaria una reparación!
MONTAJE DE LA MÁQUINA
Colocación del equipo
El equipo se debe instalar en una supercie de trabajo que tenga por lo menos las mismas dimensiones
que el dispositivo. La supercie de trabajo debe ser plana, seca y tener una altura que permita trabajar
cómodamente.
Asegúrese de que la fuente de alimentación se corresponde con las indicaciones en la placa características
técnicas.
FUNCIONAMIENTO DE LA LÁMPARA DE INFRARROJOS
1. Coloque el aparato en una supercie estable.
2. Conecte el equipo al suministro eléctrico.
3. Encienda el dispositivo a través del interruptor principal situado en su parte posterior del equipo y
active la lámpara de infrarrojos con el interruptor (1).
4. Seleccione la temperatura necesaria con los botones (4). Las pantallas (2) y (3) mostrarán la temperatura
de la lámpara y del sensor externo.
5. Después de que concluir el trabajo, apague la lámpara con el interruptor (1).
6. Si no va a utilizar el equipo durante un periodo prolongado de tiempo, se debe de desconectar del
suministro eléctrico.
1 2 3 4 5 6 7 8
Panel trasero:
1. Interruptor principal
2. Conexión del adaptador
3. Conexión del soldador
4. Conexión de la pistola de aire caliente
5. Conexión de la lámpara de infrarrojos
6. Interruptor de cambio de unidad de temperatura (C/F)
7. Interruptor de la luz
8. Conexión de la lámpara
