STAMOS soldering S-LS-15 Basic User Manual

DE
39
FR
CONSIGNES DE SÉCURITÉ
Consignes de sécurité générales pour l‘utilisation d‘appareils électriques:
An de minimiser les risques de blessures dues au feu ou à choc électrique, veuillez constamment prendre
en considération les consignes et indications de sécurité lorsque vous utilisez l‘appareil. Veuillez lire
soigneusement ces instructions d‘emploi et assurez-vous d‘avoir trouvé réponse à toutes vos questions
avant d‘utiliser l‘appareil. Conservez soigneusement cette notice à proximité de l‘article, pour pouvoir le
consulter plus tard en cas de besoin. Utilisez toujours une prise électrique reliée à la terre et avec la bonne
tension secteur (v. Guide ou plaque signalétique)! Si vous avez des doutes sur le fait que votre prise soit
reliée à la terre, faites-la vérier par un spécialiste qualié. N‘utilisez jamais un câble électrique défectueux!
N‘ouvrez pas l‘appareil dans un environnement humide, avec des mains humides ou mouillés et veuillez
protéger l‘appareil des rayonnements directs du soleil. Ne mettez l‘appareil en marche que dans un espace
protégé, de manière à ce que personne ne marche sur les câbles, ne se prenne les pieds dedans ni ne les
abîme. Veillez également a ce que la pièce, dans laquelle se trouve l‘appareil, soit sufsamment aérée an
d‘éviter une concentration trop importante de chaleur mais aussi pour faciliter le refroidissement de
l‘appareil.
Pensez à toujours débrancher l‘appareil avant de le nettoyer, et utilisez un chiffon humide pour le
nettoyage. N‘utilisez pas de produits de nettoyage et veillez à ce qu‘aucun uide ne s‘inltre dans l‘appareil
ou ne reste à l‘intérieur.
L‘intérieur de l‘appareil ne doit pas être nettoyé / entretenu par l‘utilisateur. Conez l‘entretien, le réglage
et les réparations à une personne qualiée. La garantie ne sera plus valable en cas d’interventions de tiers à
l‘intérieur de l‘appareil!
Instructions générales pour l‘utilisation de nos appareils:
• Avoir lu le manuel d‘utilisation et être au courant de l‘utilisation conforme de l‘appareil. Conserver
soigneusement le manuel. Le mode d‘emploi doit être accessible à tout moment sur le lieu
d‘utilisation de l‘appareil.
• Assurez-vous que la pièce soit sufsamment et correctement aérée, Placez l‘appareil à une distance
minimale de 10 cm des murs ou des autres appareils et assurez-vous que la pièce, dans laquelle vous
devez travailler, soit sufsamment aérée.
• Assurez-vous que l‘appareil ne soit pas placé à côté de substances inammables.
• Dans certains cas, lors de la première utilisation, il peut arriver que de la fumée s‘échappe des
éléments chauffants à l‘intérieur de l‘appareil. C‘est un processus tout à fait normal, l‘appareil devra
simplement être correctement aéré.
• Certains éléments de l‘appareil peuvent devenir extrêmement chauds. An d‘éviter tout incident,
soyez très prudents avec les surfaces et éléments chauds.
• Nettoyez régulièrement l‘appareil an de ne pas laisser la saleté s‘y installer durablement.
FICHE TECHNIQUE
Modèle 6131 S-LS-15 Basic
Tension (V) 230 ~ 50Hz
Courant nominal (A) 10
Puissance (W) 1415
Température de fonctionnement (⁰C)
0 / +40
Température de stockage (⁰C)
-20 / -80
LAMPE À INFRAROUGE
Tension (V) 230 ~ 50Hz
Puissance (W) 150
Surface éclairée (mm) 35 x 35
Plage de température de chauffe (⁰C)
100 - 350
FR
STATION DE SOUDAGE
Plage de température de chauffe (⁰C)
200 - 480
Puissance de sortie (W) 75
Résistance à la température (⁰C)
±1
Résistance de la panne < 2 Ω
Tension de la panne de soudure < 2 mV
BUSE À AIR CHAUD - FONCTION DESSOUDAGE
Plage de température de chauffe (⁰C)
100-480
Puissance de sortie (W) 700
Résistance à la température (⁰C)
±1
Débit d'air (L/min) 120
PLAQUE CHAUFFANTE
Puissance de sortie (W) 540
Plage de température de chauffe (⁰C)
50 - 200
Surface de la plaque (mm) 120 x 120
DOMAINE D‘APPLICATION
L‘appareil a été prévu pour:
1. Braser ou dessouder des composants électroniques comme par exemple : SOIC, CHIP, QFP, PLCC,
BGA, SMD etc. Particulièrement pour les modules BGA, cartes mères des appareils électriques.
2. Rétrécir, sécher de la couleur, éliminer de la matière collante, dégivrer, isolation thermique, fondre du
plastique.
Seul l’utilisateur sera tenu comme responsable en cas de dommages causés par un usage non conforme.
COMMENT FONCTIONNE L‘APPAREIL - PRINCIPE DE BASE

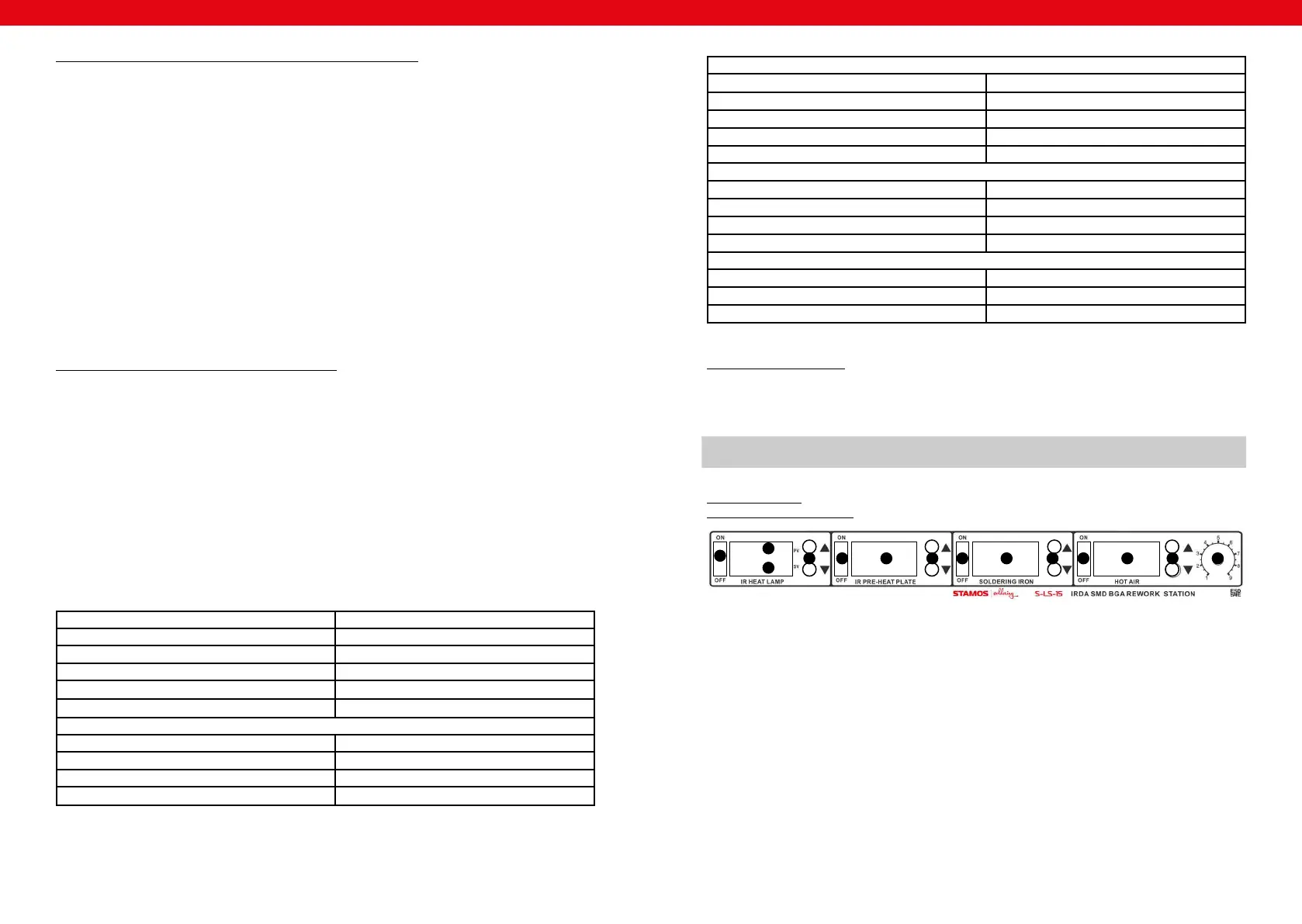

Aperçu du produit:
Panneau de commande avant:
1. Interrupteur de la lampe à infrarouge
2. Afchage de la température de la lampe à infrarouge
3. Afchage de la température de la sonde extérieure
4. Boutons de réglage de la température de la lampe à infrarouge
5. Interrupteur de la plaque chauffante
6. Afchage de la température de la plaque chauffante
7. Boutons de réglage de la température de la plaque chauffante
8. Interrupteur du fer à souder – Fonction brasage
9. Afchage de la température de soudage de la station
10. Boutons de réglage de la température de soudage
11. Interrupteur de la buse à air chaud - Fonction dessoudage
12. Afchage de la température de l‘air chaud - Fonction dessoudage
13. Boutons de réglage de la température de la buse à air chaud - Fonction dessoudage
14. Régulateur du débit de l‘air
1
2
3
4 5 6 7 8 9 10 11 12 13 14
38
