OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO
Controlli da effettuare a ricezione merce
Alla ricezione della confezione vericare che il pacco sia intatto prima di aprirlo. Se la confezione risulta
danneggiata, contattare entro 3 giorni la compagnia di trasporto, nonché Il rivenditore, documentando i
danni il più precisamente possibile. Si prega di non capovolgere la confezione! Nel caso in cui fosse necessa-
rio trasportare il pacco, ssarlo in posizione orizzontale in modo da evitare danni il più possibile.
Smaltimento dell‘imballaggio
Si prega di conservare l‘intero imballaggio (cartone, nastro adesivo e polistirolo), nel caso in cui per proble-
mi di funzionamento fosse necessario rispedire il prodotto al servizio clienti!
MONTAGGIO DEL DISPOSITIVO
Posizionamento del dispositivo
Il dispositivo deve essere posizionato su un piano di lavoro conforme con le dimensioni del dispositivo. Per
garantire un utilizzo ottimale dell‘apparecchio, Il piano di lavoro deve essere perfettamente in piano, risulta-
re asciutto e resistente al calore, nonché posto ad un‘altezza adeguata per effettuare il lavoro correttamen-
te.
Assicurarsi che l‘alimentazione corrisponda alle speciche sulla scheda elettrica.
FUNZIONAMENTO DELLA LAMPADA A INFRAROSSI
1. Porre il dispositivo su una supercie di lavoro stabile.
2. Collegare l‘alimentatore alla corrente.
3. Accendere il dispositivo mediante l‘interruttore posto sul retro dell‘apparecchio, Accender la lampada
a infrarossi con l‘interruttore (1).
4. Impostare la temperatura necessaria della lampada con il tasto (4). I display (2) e (3) indicano la tempe-
ratura della lampada a infrarossi e la temperatura del sensore esterno.
5. Dopo aver nito con la lavorazione spegnere la lampada tramite il suo apposito interruttore.
6. Se l‘apparecchio non viene utilizzato per lunghi periodi di tempo staccarlo dall‘alimentazione elettrica.
STAZIONE SALDANTE
Gamma di temperatura (⁰C)
200 - 480
Alimentazione (W) 75
Stabilità di temperatura (⁰C)
±1
Resistenza della punta di saldatura < 2 Ω
Tensione della punta di saldatura < 2 mV
STAZIONE DISSALDANTE AD ARIA CALDA
Gamma di temperatura (⁰C)
100-480
Alimentazione (W) 700
Stabilità di temperatura (⁰C)
±1
Velocità di afusso d'aria (l/min.) 120
RISCALDATORE
Alimentazione (W) 540
Gamma di temperatura (⁰C)
50 - 200
Supercie della piastra (mm) 120 x 120
CAMPO DI APPLICAZIONE
Il dispositivo è stato progettato per:
1. Saldare o dissaldare elementi elettronici come ad esempio: SOIC, CIRCUITO INTEGRATO,
QFP, PLCC, BGA, SMD ecc. in particolare per i moduli di BGA, schede di memoria di apparecchi
elettronici.
2. Restringimento, asciugatura di colori, rimozione di collanti, scioglimento, isolamento termico, saldatura
di materie plastiche.
L‘utente è il solo e unico responsabile dei danni causati da un utilizzo improprio del dispositivo.
COME FUNZIONA L‘APPARECCHIO - CONCETTO BASE

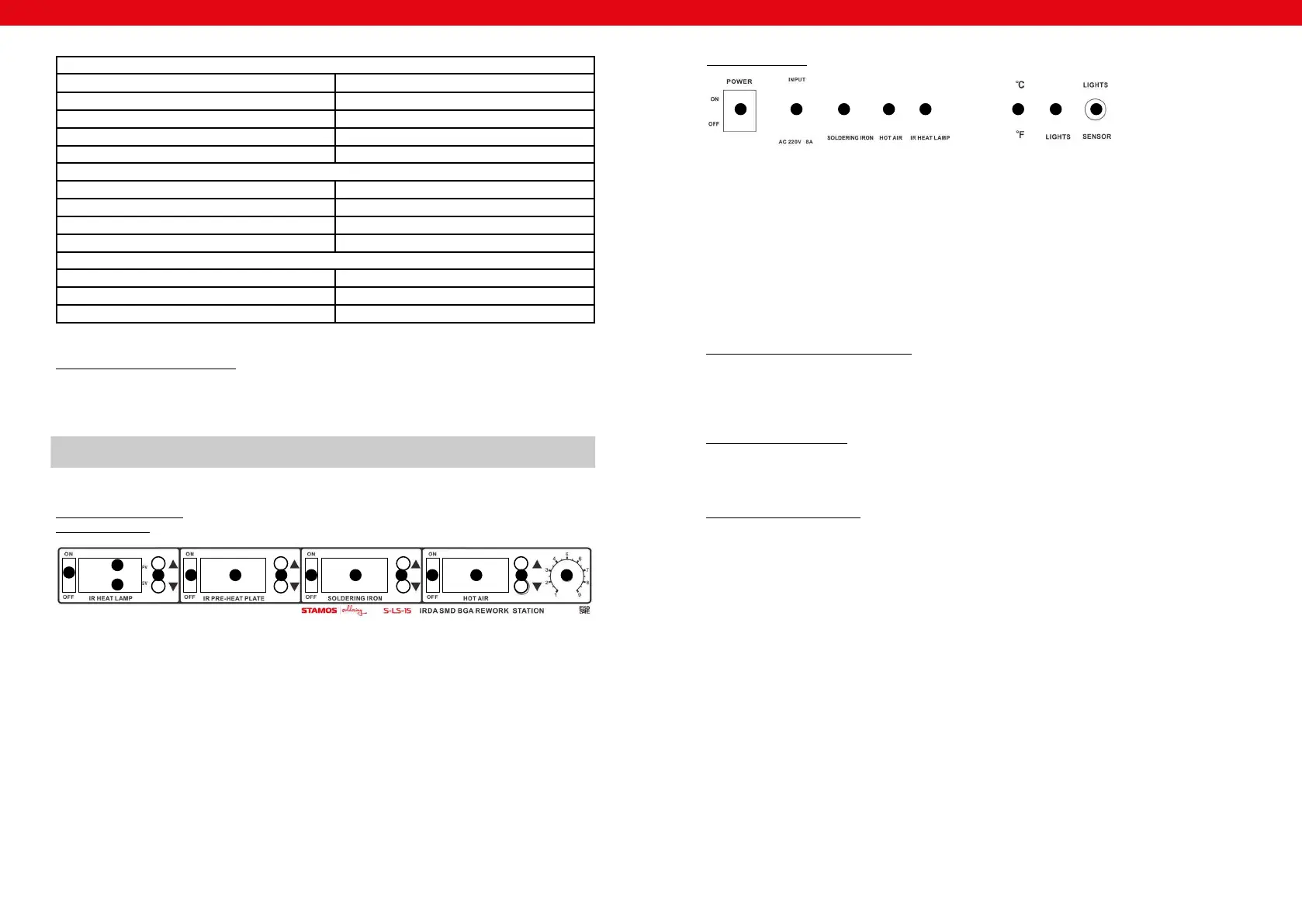

Panoramica del prodotto:
Pannello anteriore:
1. Interruttore della lampada a infrarossi
2. Indicazione di temperatura della lampada a infrarossi
3. Indicazione di temperatura del sensore esterno
4. Tasti per la registrazione di temperatura della lampada a infrarossi
5. Interruttore della piastra riscaldante
6. Indicatore della temperatura della piastra riscaldante
7. Tasti per la registrazione di temperatura della piastra riscaldante
8. Interruttore della stazione saldante
9. Indicatore di temperatura della stazione di saldatura
10. Tasti per la registrazione di temperatura della stazione saldante
11. Interruttore della stazione dissaldante
12. Indicazione di temperatura della stazione dissaldante ad aria calda
13. Tasti per la regolazione della temperatura della stazione dissaldante
14. Regolatore dell‘afusso d‘aria
1
2
3
4 5 6 7 8 9 10 11 12 13 14
1 2 3 4 5 6 7 8
Pannello posteriore:
1. Interruttore principale
2. Collegamento di caricamento
3. Collegamento del saldatoio
4. Collegamento del saldatoio ad aria calda
5. Collegamento della lampada a infrarossi
6. Interruttore per l‘unità di temperatura (C/F)
7. Interruttore della luce
8. Collegamento della lampada
