SYMBOLES
• L’étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les
symboles et leurs définitions sont indiqués ci-après :
V ................. volts A ...............ampères
Hz ............... hertz W ..............watts
min ..............minutes
ou AC.....courant alternatif
ou DC......courant continu
n
o .............sous vide
................Construction de classe I
.............. borne de mise à la minute
(mis à la terre)
...............
Construction de classe II ............symbole d´avertissement
RPM ou .../min..........tours à la minute
MOTEUR
S’assurer que le bloc d’alimentation est compatible avec l’inscription de la plaque
signalétique. 120 volts c.a. signifie seulement que l’outil fonctionnera sur une
alimentation domestique standard de 60 Hz. Ne pas faire fonctionner des outils à
courant alternatif (c.a.) sur un courant continu (c.c.). Un régime nominal de 120 volts
c.a./c.c. signifie que l’outil fonctionnera avec une alimentation standard 60 Hz c.a. ou c.c.
Ce renseignement figure sur la plaque signalétique. Une plus faible tension entraînera
une baisse de régime, ce qui peut entraîner une surchauffe. Tous les outils Stanley
FatMax sont testés en usine; si cet outil ne fonctionne pas, vérifier le bloc d’alimentation.
RALLONGES
L’utilisation d’une rallonge conçue
pour l’extérieur réduit les risques
de choc électrique. Lorsque qu’une
rallonge électrique est utilisée,
s’assurer d’en utiliser une de calibre
suffisamment élevé pour assurer le
transport du courant nécessaire au
fonctionnement de votre appareil. Un
cordon de calibre inférieur causera
une chute de tension de ligne et
donc une perte de puissance et
une surchauffe. Le tableau suivant
indique le calibre approprié à utiliser
selon la longueur du cordon et
l’intensité nominale de la plaque
signalétique. En cas de doute, utiliser
le calibre suivant le plus gros. Plus le numéro de
calibre est petit, plus le cordon est lourd.
CONSERVER CES DIRECTIVES

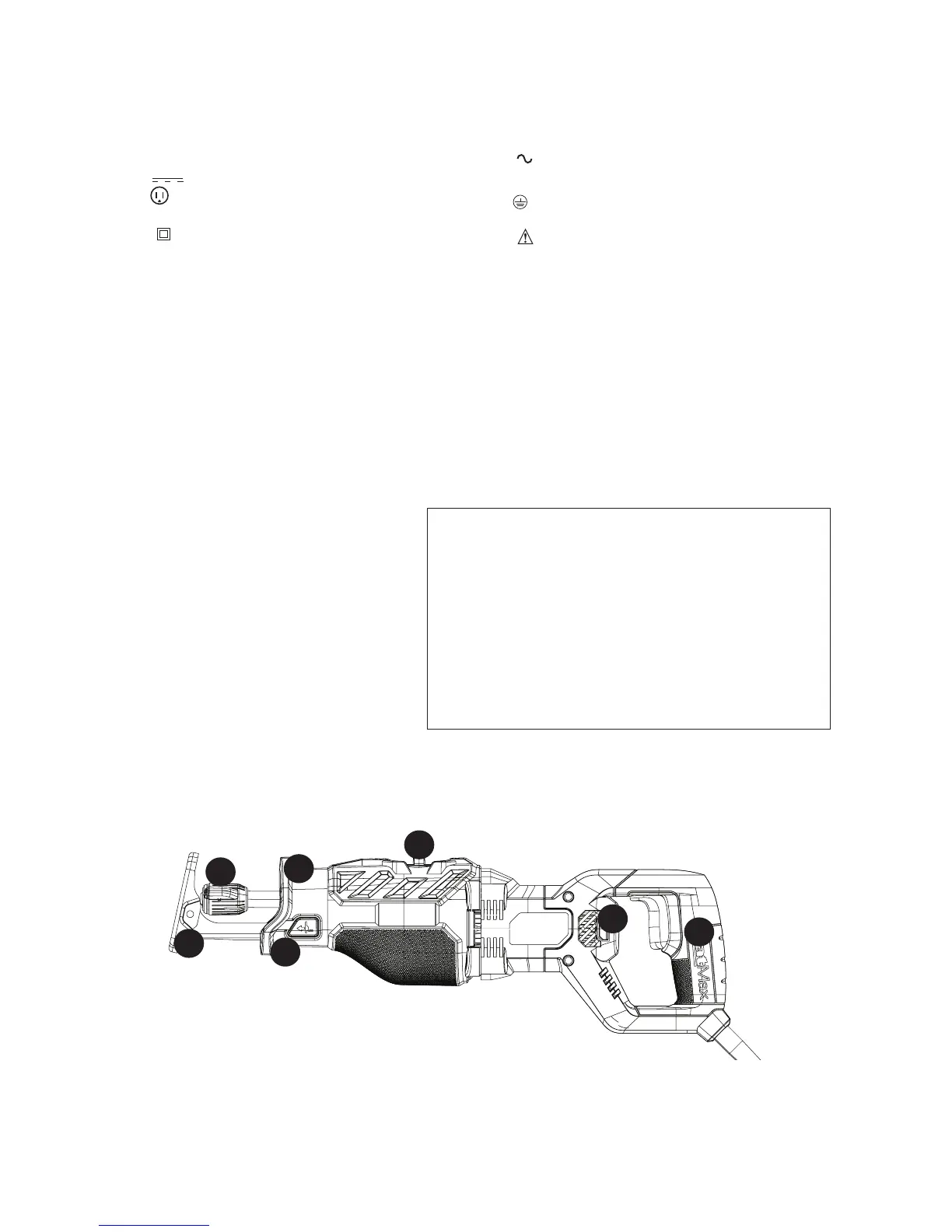

Description fonctionnelle
A. Détente E. Poignée secondaire
B. Poignée principale F. Mécanisme de serrage de lame
C. Sélecteur de mouvement orbital G. Semelle réglable
D. Bouton de la semelle réglable
A
E
D
C
B
G
F
Calibre minimal des cordons de rallonge
Tension Longueur totale du cordon en pieds
120V 0-25 26-50 51-100 101-150
(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)
240V 0-50 51-100 101-200 201-300
(0-15,2m) (15,2-30,4m) (30,4-60,9m) (60,9-91,4m)
Intensité (A)
Au Au Calibre moyen des fils (AWG)
moins plus
0 - 6 18 16 16 14
6 - 10 18 16 14 12
10 - 12 16 16 14 12
12 - 16 14 12 Non recommandé
