4.2 Fornecimento de ar
• Todas as ferramentas funcionam com ar comprimido a uma pressão mínima de 5,0 bar.
• Os reguladores de pressão e os sistemas de lubri cação/ ltragem automáticos devem ser utilizados no
fornecimento de ar principal a uma distância de 3 metros da ferramenta (consulte a Fig. 4).
• As mangueiras de fornecimento de ar devem ter um valor de pressão e caz de trabalho mínima de 150%
da pressão máxima produzida no sistema ou de 10 bar, a que for mais alta.
• As mangueiras de ar devem ser resistentes ao óleo, dispor de um revestimento exterior resistente à
abrasão e protegidas caso as condições de funcionamento dêem origem a danos nas mangueiras.
• Todas as mangueiras de ar DEVEM ter um diâmetro interno mínimo de 6,4 milímetros.
Se o sistema indicado acima não estiver disponível, pode utilizar a seguinte alternativa:
• Antes de utilizar a ferramenta ou quando colocá-la em funcionamento pela primeira vez, deite algumas gotas
de óleo lubri cante limpo e leve na entrada de ar da ferramenta, caso não esteja instalado um lubri cante de ar
no fornecimento de ar. Se utilizar a ferramenta de maneira contínua, a mangueira de ar deve ser desligada do
fornecimento de ar principal e a ferramenta deve ser lubri cada a cada duas ou três horas.
• Veri que se existem fugas de ar. Se as mangueiras e acoplamentos apresentarem danos, deve substituí-
los por peças novas.
• Se não estiver instalado um ltro no regulador de pressão, purgue a linha de ar para remover qualquer
sujidade ou água acumuladas antes de ligar a mangueira de ar à ferramenta.
4.3 Instruções de regulação
• A funcionalidade de ajuste do curso é utilizada principalmente para inserções mais pequenas com
o tamanho M3-M4.
• Se regular a ferramenta para um curso ideal, o sistema de xação do curso deve ser regulado para um
curso mínimo (3 mm) e o regulador de pressão 19 deve ser regulado para o valor máximo.
• Se regular a ferramenta para uma pressão ideal, o sistema de xação do curso deve ser regulado para um
curso máximo (7mm) e o regulador de pressão 19 deve ser regulado para o valor mínimo.
Quando trabalhar com espessuras de xação diferentes, é sempre recomendado que a ferramenta esteja
regulada para a pressão ideal em vez de um curso ideal. Utilize o estado máximo de xação para regular
a pressão ideal.

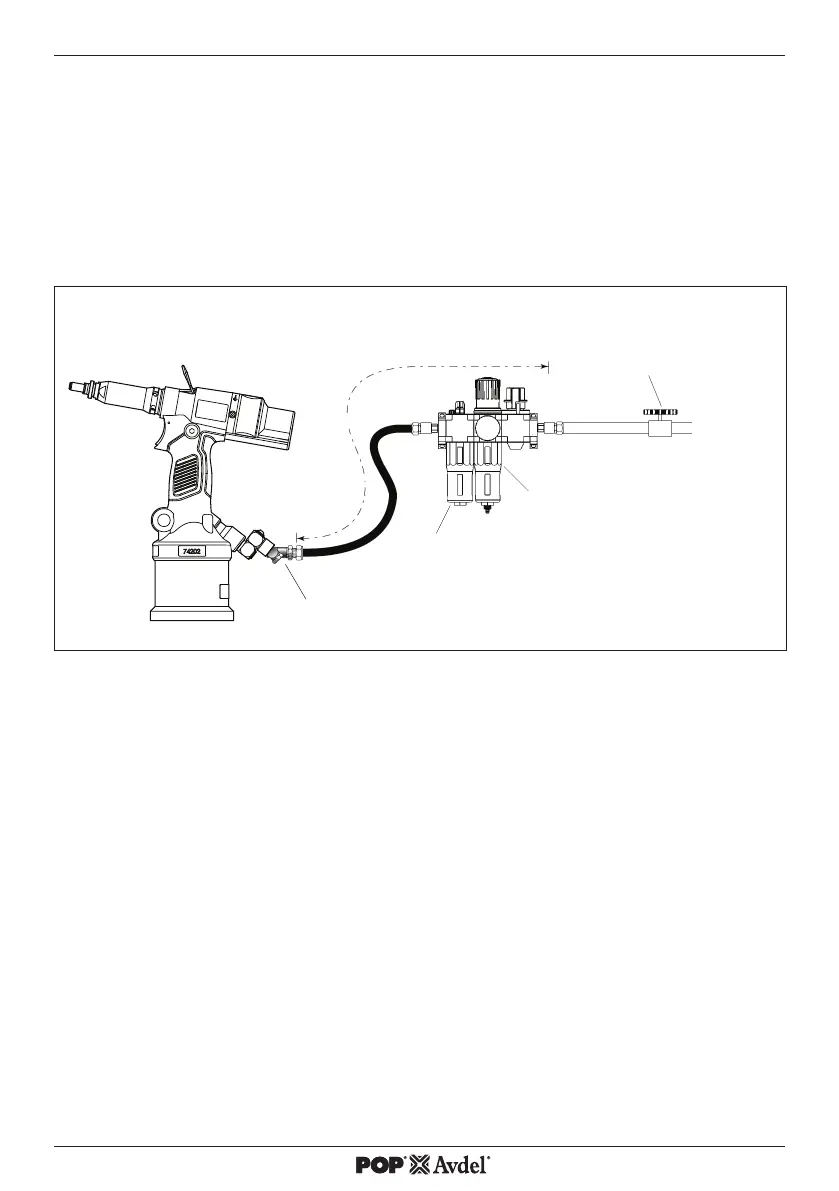

Fig. 4
LIGAÇÃO DO GÁS DE 1/4"
LUBRIFICANTE
REGULADOR DE PRESSÃO E
FILTRO EFECTUE
A DRENAGEM
DIARIAMENTE
TORNEIRA
UTILIZADA DURANTE
A MANUTENÇÃO DO FILTRO/
REGULADOR OU UNIDADES
DE LUBRIFICAÇÃO
FORNECIMEN
TO PRINCIPAL
MÁXIMO DE 3 METROS
