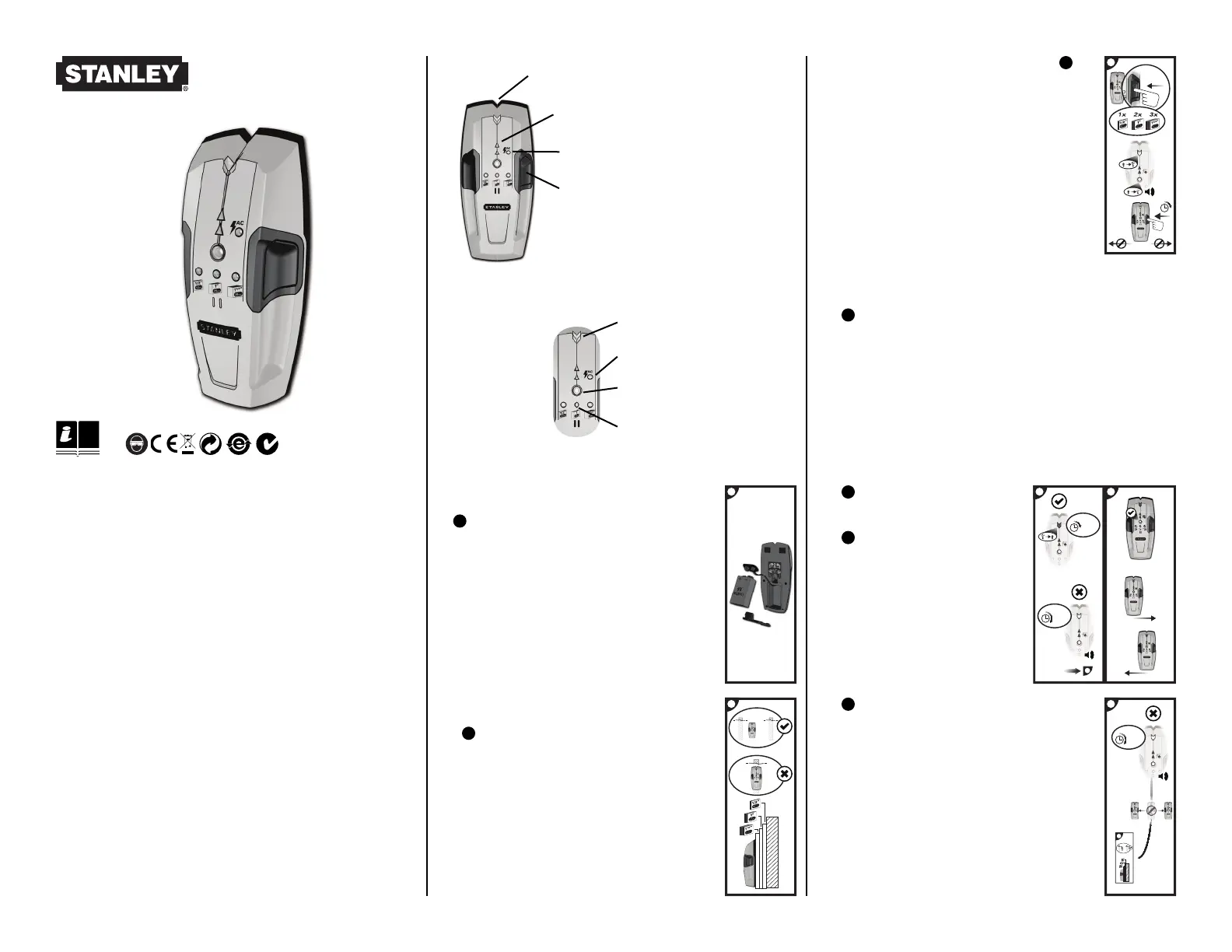

Stanleyn paaluanturi 150
Paaluanturi 150 määrittää elektronisten signaalien avulla paalujen, kannatti-
mien tai jännitteellisten vaihtovirtajohtojen reunat laastittoman kiviseinän tai
muun yleisen rakennusmateriaalin läpi. Aktivointipainikkeen valitsema syvyys-
tunnistus 12,7; 25,4 ja 38,1 mm (0,5 tuumaa, 1 tuuma ja 1,5 tuumaa). Kun paa-
lun reuna on tunnistettu, paaluanturin 150 punaiset LED-merkkivalot syttyvät
ja laitteesta kuuluu äänimerkki. Merkintäkanavan avulla voit helposti merkitä
paalun reunat seinään.
Huomaa: Lue kaikki ohjeet ennen paaluanturin 150 käyttämistä, ÄLÄ poista
mitään työkalussa olevia merkkejä.
VAROITUS:
Suojaa silmäsi käyttämällä suojalaseja.
Käyttö
Puu-/metallipaalujen tunnistaminen
2
Pidä paaluanturia 150 tasaisesti ja tiukasti pintaa
vasten.
11
Jos punainen LED-merkkivalo palaa edelleen, siirrä
paaluanturi 150 toiseen kohtaan ja yritä uudelleen.
Anturi sammuu, kun aktivointipainike vapautetaan.
Huomaa:
Kalibroinnin aikana paaluanturia 150 ei saa
asettaa suoraan paalun, metallia vastaavan tiheän
materiaalin tai märän tai vasta maalatun alueen päälle,
se ei muutoin kalibroidu oikein.
KÄYTTÖOHJEET
Akku
1
Avaa laitteen takana oleva kansi ja liitä 9 V akku (ei
kuulu pakkaukseen) pidikkeeseen. Aseta akku takaisin
koteloon ja sulje akkukotelon kansi.
Huomaa: Vaihda akku uuteen 9 V akkuun, kun alhaisen
akkuvirran vilkkuva vihreä LED-valo syttyy.
Huomaa: Parhaiden tuloksien saavuttamiseksi valitun syvyystilan on
perustuttava skannattavan pintamateriaalin paksuuteen.
3
Vihreä ja ylin punainen LED-merkkivalo syttyy.
Huomaa: Laitetta ei saa siirtää ennen kuin kalibrointi on suoritettu.
4
Kun punainen LED-merkkivalo sam-
muu, laite on kalibroitu.
5
Pidä aktivointipainiketta alhaalla
kaikkien seuraavien vaiheiden aikana.
Huomaa: Kun aktivointipainike vapau-
tetaan, laite sammuu.
• Merkintäkanava
• Jännitteellisen johdon LED-varoitusvalo
• Nestekidenäyttö
• Aktivointipainike
• Automaattinen kalibrointi suoritettu /
Alhaisen akkuvirran merkkivalo
• Syvyyden tunnistustila
Skannauslaitteen syvyystilan valitseminen
3
• Paina ja pidä alhaalla aktivointipainiketta kerran (1x)
12,7 mm (0.5 tuuman) lukusyvyyden tunnistamiseksi.
12,7 mm (0,5 tuuman) tilan LED-valo syttyy.
• Kaksoisnapsauta (paina kaksi kertaa - 2x) ja pidä
alhaalla aktivointipainiketta 25,4 mm (1 tuuman)
lukusyvyyden tunnistamiseksi. 25,4 mm (1 tuuman)
tilan LED-valo syttyy.
• Kolmoisnapsauta (paina kolme kertaa - 3x) ja pidä
alhaalla aktivointipainiketta 38,1 mm (1,5 tuuman)
lukusyvyyden tunnistamiseksi. 38,1 mm (1,5 tuuman)
tilan LED-valo syttyy.
• Jännitteellinen johto havaittu
• PAALU tunnistettu
