©2012 STANLEY TOOLS
www.STANLEYTOOLS.com
701 East Joppa Road
Towson, Maryland 21286
9
9
8
6 7
2
77404
10
Wykrywanie przewodów prądu zmiennego pod
napięciem
10
Czerwona dioda LED ostrzegająca o wykryciu prze-
wodu pod napięciem zaświeci się, a wykrywacz Stud
Sensor 150 wyemituje sygnał dźwiękowy, ostrzegając
o bliskości przewodu pod napięciem (zwykle od 10 do
45 cm wzdłuż powierzchni).
Uwaga: ładunki elektrostatyczne, jakie mogą powstawać na ścianie
gipsowo-kartonowej lub innych powierzchniach, powodują zwiększenie
obszaru wykrywania napięcia o wiele centymetrów na boki rzeczywistego
przewodu elektrycznego. Aby ułatwić lokalizację położenia przewodu,
należy przeprowadzać wykrywanie, przytrzymując wykrywacz 1,3 cm od
powierzchni ściany lub położyć drugą dłoń na powierzchni około 30 cm od
wykrywacza.
Ostrzeżenie: przewody ekranowane lub przewody w metalowych kana-
łach kablowych, osłonach, metalizowanych ścianach lub w grubych, gę-
stych ścianach nie zostaną wykryte. Przed rozpoczęciem pracy w pobliżu
przewodów należy zawsze wyłączać zasilanie prądem zmiennym.
Przestrogi dotyczące obsługi
Należy zawsze zachować ostrożność podczas wbijania gwoździ, przecinania
i wiercenia w ścianach, stropach i podłogach, które mogą zawierać przewody
lub rury blisko powierzchni. Należy zawsze pamiętać, że profi le lub belki
stropowe znajdują się zwykle w odległości 40,64 cm lub 61 cm od siebie
i mają szerokość 3,81 cm. Aby uniknąć niemiłych niespodzianek, należy
pamiętać, że wszystkie obiekty znajdujące się bliżej siebie lub o innej
szerokości mogą nie być profi lami.
PORADY DOTYCZĄCE OBSŁUGI
Wykrywacz Stud Sensor 150 jest przeznaczony do użytku wyłącznie wewnątrz
pomieszczeń.
Zapobieganie zakłóceniom
Aby zapewnić najlepszą skuteczność wykrywacza Stud Sensor 150, należy
trzymać rękę w odległości co najmniej 15 cm od wykrywacza i powierzchni
ściany podczas sprawdzania lub przeszukiwania powierzchni.
Typowe konstrukcje
Drzwi i okna są zwykle wyposażone w dodatkowe profi le i nadproża,
zwiększające ich stabilność. Wykrywacz Stud Sensor 150 wykrywa krawędzie
takich podwójnych profi li i litych nadproży jako jeden, szeroki profi l.
Różnice dotyczące powierzchni
Wykrywacz Stud Sensor 150 pozwala na przeszukiwanie typowych materia-
łów budowlanych, takich jak:
• Płyty gipsowo-kartonowe
• Obicie ze sklejki
• Podłogi z drewna twardego
• Linoleum na drewnie
• Tapeta
Wykrywacz nie pozwala na wykrywanie przez:
• Wykładziny
• Materiały pokryte folią
• Płytki ceramiczne
• Cement lub beton
• Ściany metalowo-tynkowe
Tapeta
Wykrywacz Stud Sensor 150 działa normalnie na powierzchniach pokrytych
tapetą lub obitych materiałem, chyba że zastosowany materiał tapety
zawiera folię lub włókna metalowe.
Stropy
Podczas pracy z szorstką powierzchnią, taką jak strop natryskiwany,
podczas wykrywania należy używać kawałka kartonu. Kawałka kartonu
należy także użyć do przeprowadzenia kalibracji zgodnie z opisem powyżej,
aby zapewnić najwyższą skuteczność wykrywacza. Ponadto, w takim
przypadku należy szczególnie pamiętać, aby trzymać wolną dłoń z dala od
wykrywacza.
Uwaga: grubość, gęstość i zawartość wilgoci materiału powierzchni
wpływa na głębokość wykrywania.
WAŻNA UWAGA DOTYCZĄCA BEZPIECZEŃSTWA
Należy zapewnić odpowiednie wykrywanie przewodów pod napięciem.
Wykrywacz Stud Sensor 150 należy zawsze trzymać tylko w okolicach rączki.
Wykrywacz należy chwycić pomiędzy palcami dłoni a kciukiem, przykładając
go do dłoni.
DANE TECHNICZNE
(Przy wilgotności względnej 35-55%)
Bateria 9 V(nie dołączona)
Głębokość wykrywania
Profi le drewniane lub
metalowe
Do 38 mm (1-1/2”) przez płytę gipsowo-
kartonową
Przewody pod napięciem
(120 V prądu zmiennego)
Do 50 mm (2”) przez płytę gipsowo-
kartonową
Dokładność - środek profi lu (wykrywanie i oznaczanie profi lu z dwóch stron środka
profi lu)
Drewno
±3 mm (1/8”)
Metal ±6 mm (1/4”)
Temperatura robocza -0°C do +49°C( +32°F do +120°F)
Temperatura powierzchni -20°C do +66°C( -4°F do +150°F)
GWARANCJA
Firma Stanley Tools udziela na wykrywacz Stud Sensor 150 gwarancji od wad
materiałowych i wad wykonania na rok od daty zakupu. Odpowiedzialność fi rmy
Stanley zgodnie z niniejszą gwarancją ograniczona jest do wymiany urządzenia.
Wszelkie próby naprawy produktu przez osoby inne niż personel upoważniony
przez producenta powodują unieważnienie niniejszej gwarancji. Za kalibrację,
baterie i konserwację odpowiada użytkownik. Tam gdzie to prawnie dozwolone,
Stanley nie ponosi odpowiedzialności za szkody incydentalne lub wynikowe.
Przedstawiciele fi rmy Stanley nie są upoważnieni do zmiany niniejszej
gwarancji. Stanley nie odpowiada za uszkodzenia spowodowane przez zużycie,
użytkowanie niezgodnie z przeznaczeniem lub modyfi kowanie tego produktu. Od
użytkownika oczekuje się przestrzegania CAŁOŚCI instrukcji obsługi. Niniejsza
gwarancja może zapewniać dodatkowe uprawnienia, różne w zależności od
państwa, regionu lub kraju.
9

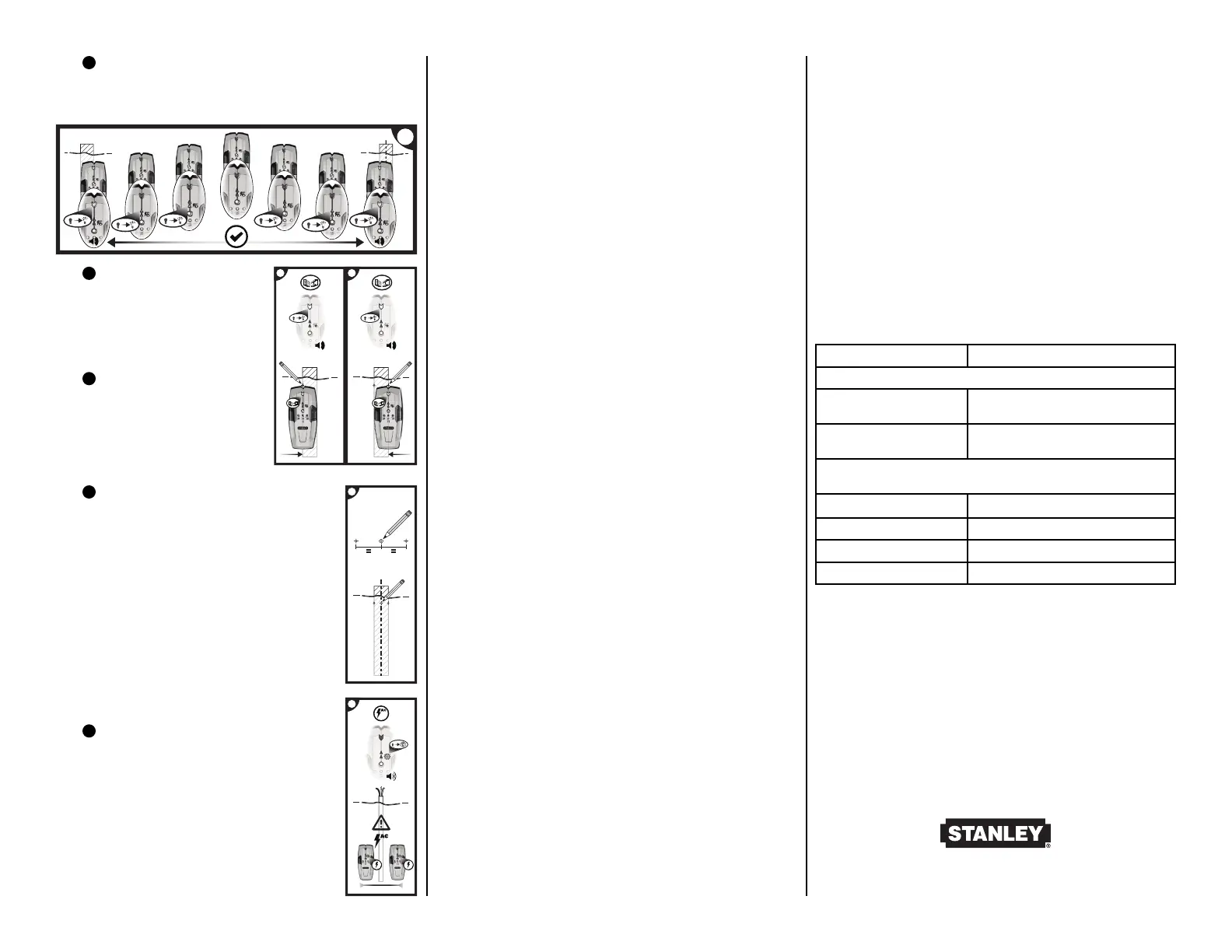

Przesuwać wykrywacz Stud Sensor 150 powoli po powierzchni w linii
prostej. W momencie wykrycia profi lu czerwona dioda LED pozostaje
zapalona.
6
Po wykryciu krawędzi profi lu górna
dioda LED pozostanie zapalona i wy-
krywacz wyemituje sygnał dźwiękowy.
Przy pomocy kanału oznaczania umiesz-
czonego na górze urządzenia należy
zaznaczyć krawędź profi lu.
7
Powtórzyć powyższe kroki od drugiej
strony profi lu. Przesuwając wykrywacz
od przeciwnej strony, należy zaznaczyć
drugą krawędź profi lu.
8
Środek odległości pomiędzy dwoma oznaczeniami
oznacza środek profi lu.
