REV A 08STHT77404
S150
2
>3 sec
11
2
11
> 3
sec
≤ 3 sec
4 5
1
77404
1
3

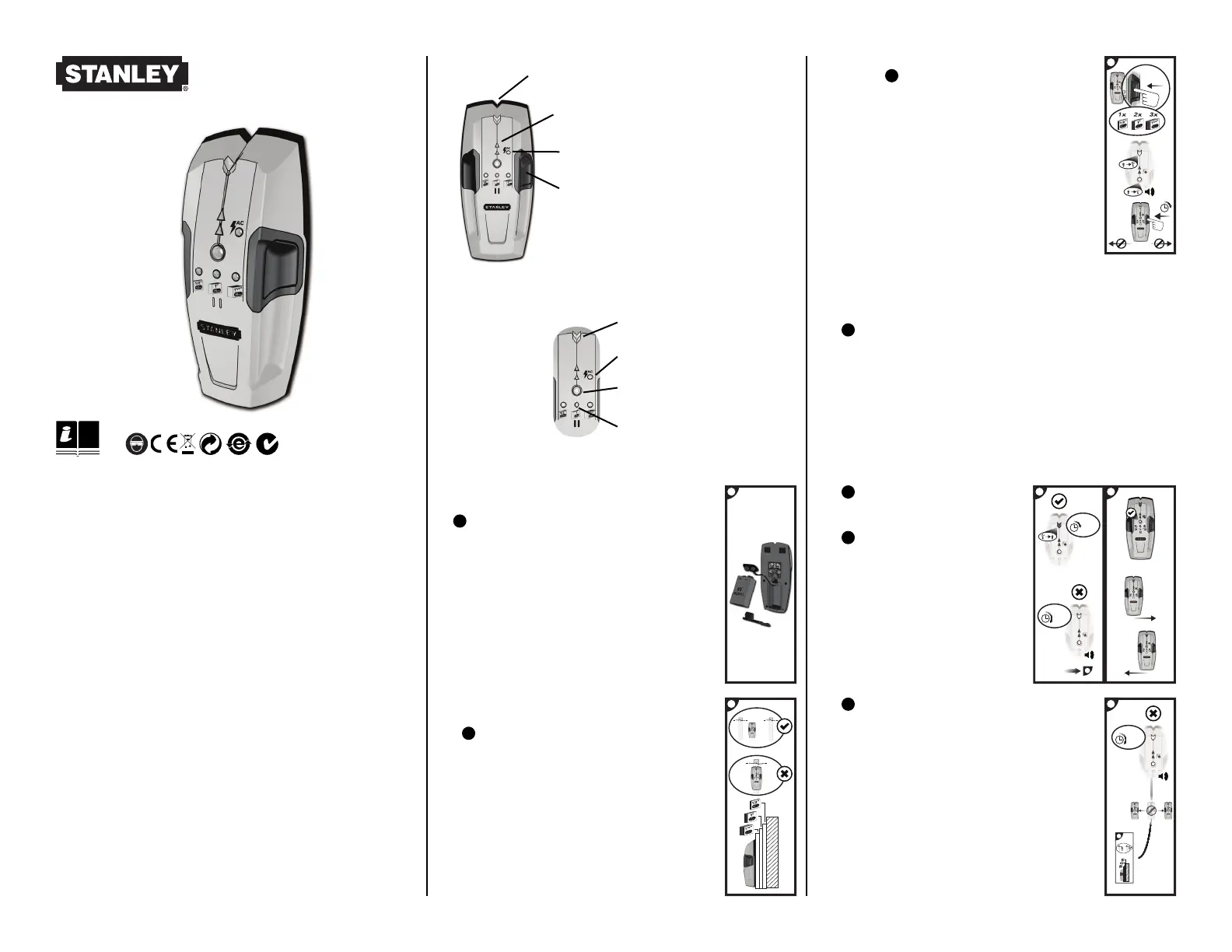

Stanley Stud Sensor 150
Lo Stud Sensor 150 utilizza segnali elettronici per localizzare le estremità
di perni, travicelli o fi li CA sotto tensione attraverso il cartongesso o altri
manteriali edili comuni. Rilevazione della profondità selezionata tramite
il pulsante di attivazione per 1/2 pollice, 1 pollice e 1-1/2 pollice. Una volta
rilevata l'estremità di un perno, lo Stud Sensor 150 visualizza il LED rosso ed
emette un segnale acustico. Un canale di marcatura consente di individuare
facilmente le estremità del perno sul muro.
Nota: leggere tutte le istruzioni prima di utilizzare lo Stud Sensor 150 e NON
rimuovere alcuna etichetta dall'apparato.
AVVERTENZA:
indossare occhiali protettivi per proteggere gli occhi.
Uso
Rilevamento di perni in legno/metallo
2
Tenere lo Stud Sensor 150 in piano contro la
superfi cie e a stretto contatto con essa.
11
Se il LED rosso rimane acceso, spostare lo Stud
Sensor 150 in un'altra ubicazione e riprovare. Il rilascio
del pulsante di attivazione disattiverà il sensore.
Nota:
durante la calibrazione, lo Stud Sensor 150 non
deve essere posizionato direttamente sopra un perno,
un materiale spesso come il metallo o un'area bagnata
o fresca di pittura, altrimenti la calibrazione non verrà
effettuata correttamente.
ISTRUZIONI D'USO
Batteria
1
Aprire lo sportello sul retro dell'unità e inserire una
batteria da 9 volt (non in dotazione). Riposizionare la
batteria nell'alloggiamento e richiudere lo sportello.
Nota: si consiglia di sostituire con una nuova batteria
da 9 volt quando la batteria è scarica - LED verde
lampeggiante.
Nota: per risultati ottimali, la modalità della profondità selezionata
deve basarsi sullo spessore del materiale della superfi cie sottoposta a
scansione.
3
Il LED verde e rosso superiore si illuminerà.
Nota: non è possibile spostare l'unità prima del completamento della
calibrazione.
4
Quando il LED rosso si spegne, viene
effettuata la calibrazione dell'unità.
5
Continuare a tenere premuto il
pulsante di attivazione durante tutte le
procedure seguenti.
Nota: una volta rilasciato il pulsante di
attivazione, l'unità si spegne.
• Canale di marcatura
• LED avvertenza fi lo in tensione
• Display LED
• Pulsante di attivazione
• Auto-calibrazione completata /
Indicatore batteria scarica
• Modalità di rilevazione della
profondità
Selezione della modalità di profondità dello
scanner
3
• Premere e tenere premuto il pulsante di attivazione
una volta (1x) per selezionare la rilevazione della
profondità di lettura su 1/2”. Il LED della modalità
1/2” si illuminerà.
• Fare doppio clic (premere due volte - 2x) e tenere
premuto il pulsante di attivazione per selezionare
la rilevazione della profondità su 1”. Il LED della
modalità 1” si illuminerà.
• Fare triplo clic (premere tre volte - 3x) e tenere
premuto il pulsante di attivazione per selezionare la
rilevazione della profondità su 1-1/2”. Il LED della
modalità 1-1/2” si illuminerà.
• Filo in tensione rilevato
• PERNO rilevato
