PORTUGUÊS

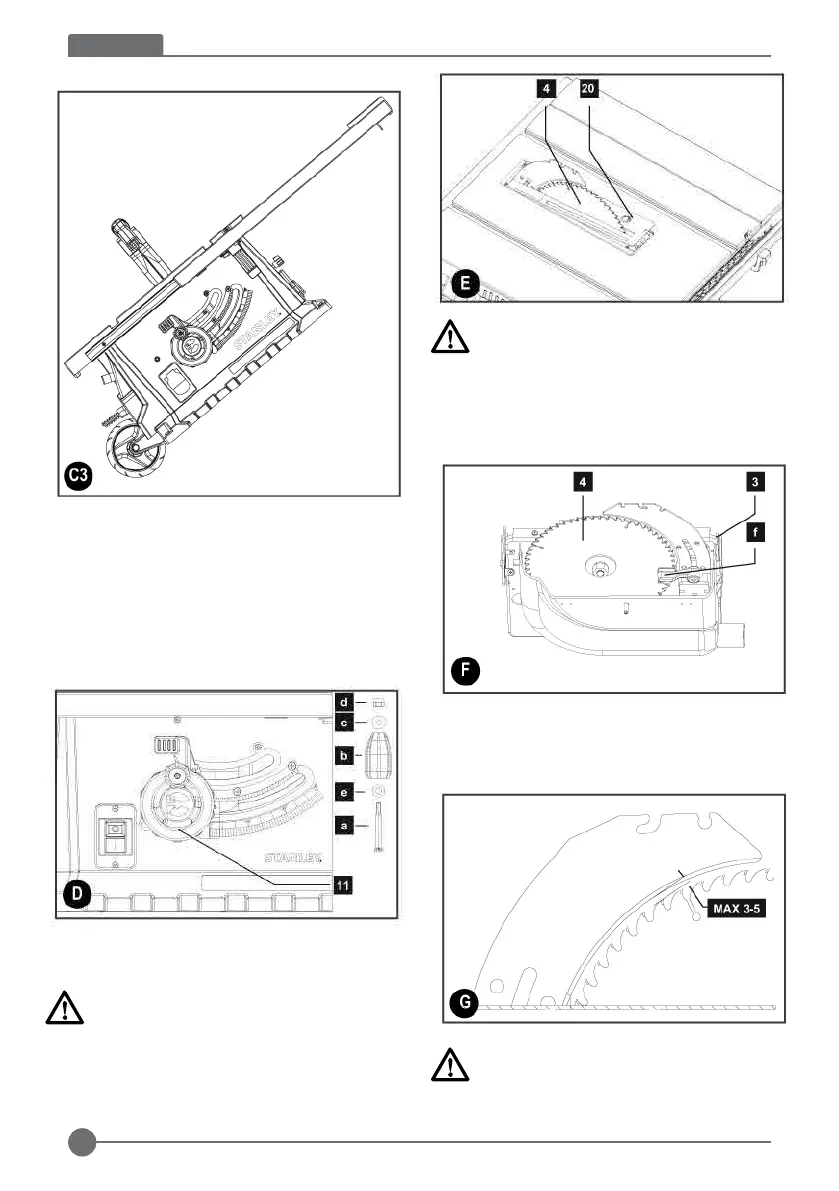

Montagem da empunhadura (Fig. D)
Coloque a arruela (e), a carcaça (b), a arruela (c) e a porca
hexagonal (d) no parafuso (a) para armar a empunhadura (11)
Configuração da lâmina separadora (Figs. E, F, G)
ADVERTÊNCIA! Desligue o plugue da tomada! A
configuração da lâmina separadora (3) deve ser
verificada antes de cada uso.
1. Configure a lâmina da serra (4) na profundidade máxima
de corte; coloque-a na posição 00 e trave.
2. Retire a peça insertada na bancada (20) (Fig. E).
ADVERTÊNCIA! Para fins de transporte, a lâmina
separadora (3) foi fixada na posição inferior antes do
primeiro uso. Só trabalhe com a máquina se a lâmina
separadora (3) estiver na posição superior. A colocação da
lâmina separadora (3) na posição superior é feita da seguinte
maneira:
3. Afrouxe a trava (f) e empurre a lâmina separadora (3) para
a posição superior (Fig. F).
4. O espaço entre os dentes da lâmina da serra (4) e a lâmina
separadora deve ser aproximadamente 3mm a 5mm. Torne a
apertar o parafuso de montagem (f) e fixe a peça insertada na
bancada (20)
ADVERTÊNCIA! Certifique-se de que a máquina esteja
desligada da corrente. Nunca use a máquina sem a
peça insertada na bancada; substitua imediatamente
a peça insertada na bancada quando estiver desgastada ou
danificada.
