PORTUGUÊS

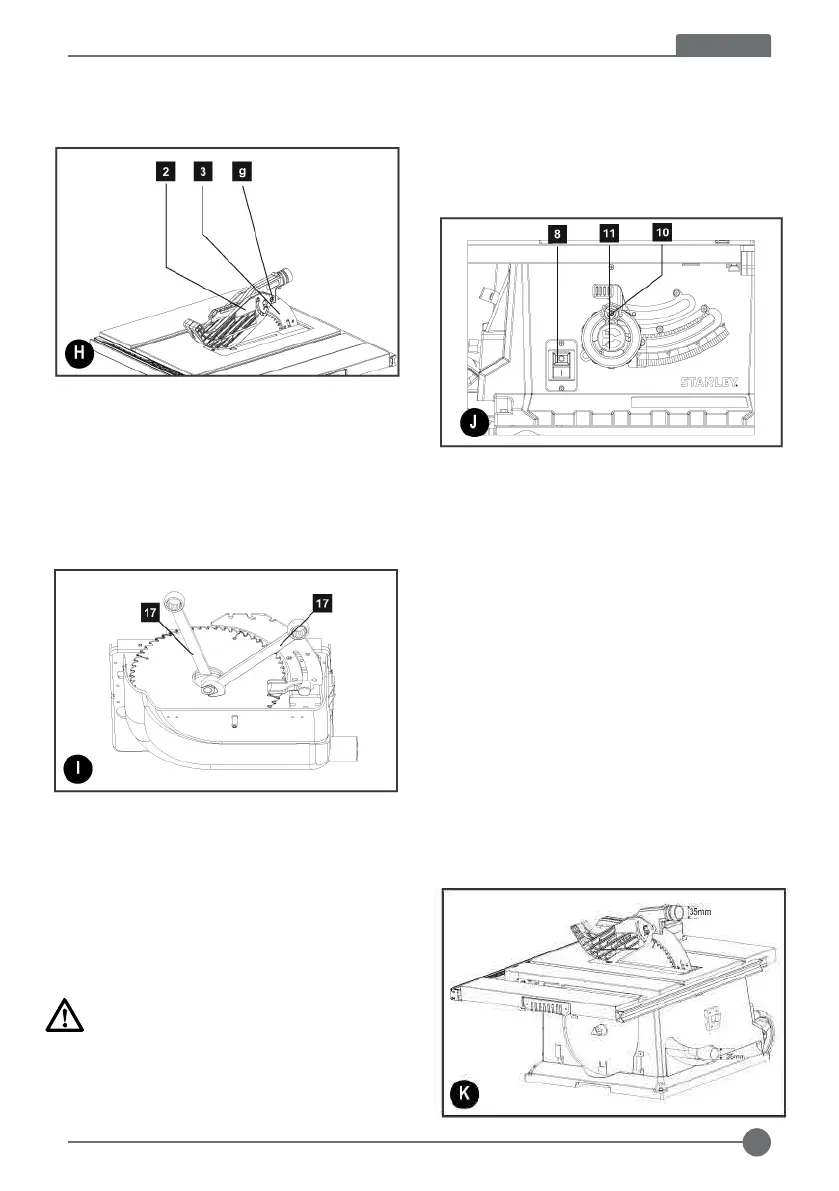

Montagem da proteção da lâmina da serra (Fig. H)
1. Fixe a proteção da lâmina da serra (2) à lâmina separadora
(3) com o parafuso (g).
2. A desmontagem é feita na ordem inversa.
Montagem/substituição da lâmina da serra (Figs.
E, H, I)
1. ¡ADVERTENCIA! Certifique-se de que a máquina esteja
desligada da corrente. Use luvas de segurança.
2. Desmonte a proteção da lâmina da serra (2) (Fig. H.).
3. Retire a peça insertada na bancada (20) (Fig. E).
4. Afrouxe a porca colocando uma chave inglesa (17) na
porca e a outra chave inglesa (17) na braçadeira (Fig. I).
5. ADVERTÊNCIA! Gire a porca no sentido da rotação da lâmina
da serra.
6. Retire a braçadeira exterior e tire a lâmina da serra da braçadeira
interior, com um movimento diagonal para baixo.
7. Limpe cuidadosamente a braçadeira com um pano antes de fixar
a nova lâmina na serra.
8. Inserte a nova lâmina na serra e fixe a braçadeira exterior. A
braçadeira exterior tem uma protuberância elevada de Φ25,4
mm que encaixa no furo da lâmina.
ADVERTÊNCIA! Os dentes de uma lâmina nova são
muito afiados e podem ser perigosos. Certifique-se de
que os dentes estejam apontando para baixo na parte
dianteira da bancada, alinhados com a seta marcada na
proteção da lâmina da serra (2).
9. Torne a colocar a peça insertada na bancada (20) e a
proteção da lâmina da serra (2) e ajuste-as.
10. Antes de trabalhar, verifique a funcionalidade das
proteções.
Interruptor de ligado/desligado (Fig. J)
♦ Para acionar a máquina, aperte o botão verde de início “I”.
♦ Para desligar a máquina, aperte o botão vermelho de
parada “O”.
Profundidade do corte (Fig. J)
Gire o cabo de elevação da lâmina (11) para colocar a lâmina
na profundidade de corte requerida.
♦ Gire no sentido anti-horário para aumentar a profundidade
do corte
♦ Gire no sentido horário para diminuir a profundidade do
corte
Após cada novo ajuste, é aconselhável realizar um corte de
teste para verificar as dimensões estabelecidas.
Ajuste do ângulo (Fig. J)
Ajuste o ângulo do chanfrado requerido de 0 a 45 graus.
Antes de cortar, certifique-se de que a lâmina da serra (4) e o
goniômetro de precisão (6) não baterão entre eles
♦ Afrouxe a trava de ajuste do chanfrado (10).
♦ Configure o ângulo desejado e torne a bloquear o seletor.
Coleta do pó de serra (Fig. K)
A máquina possui uma saída para coleta de pó na parte
posterior para um bocal de 35 mm de diâmetro.
O conjunto da proteção da lâmina também possui uma saída
de coleta de pó para um bocal de 35 mm de diâmetro.
