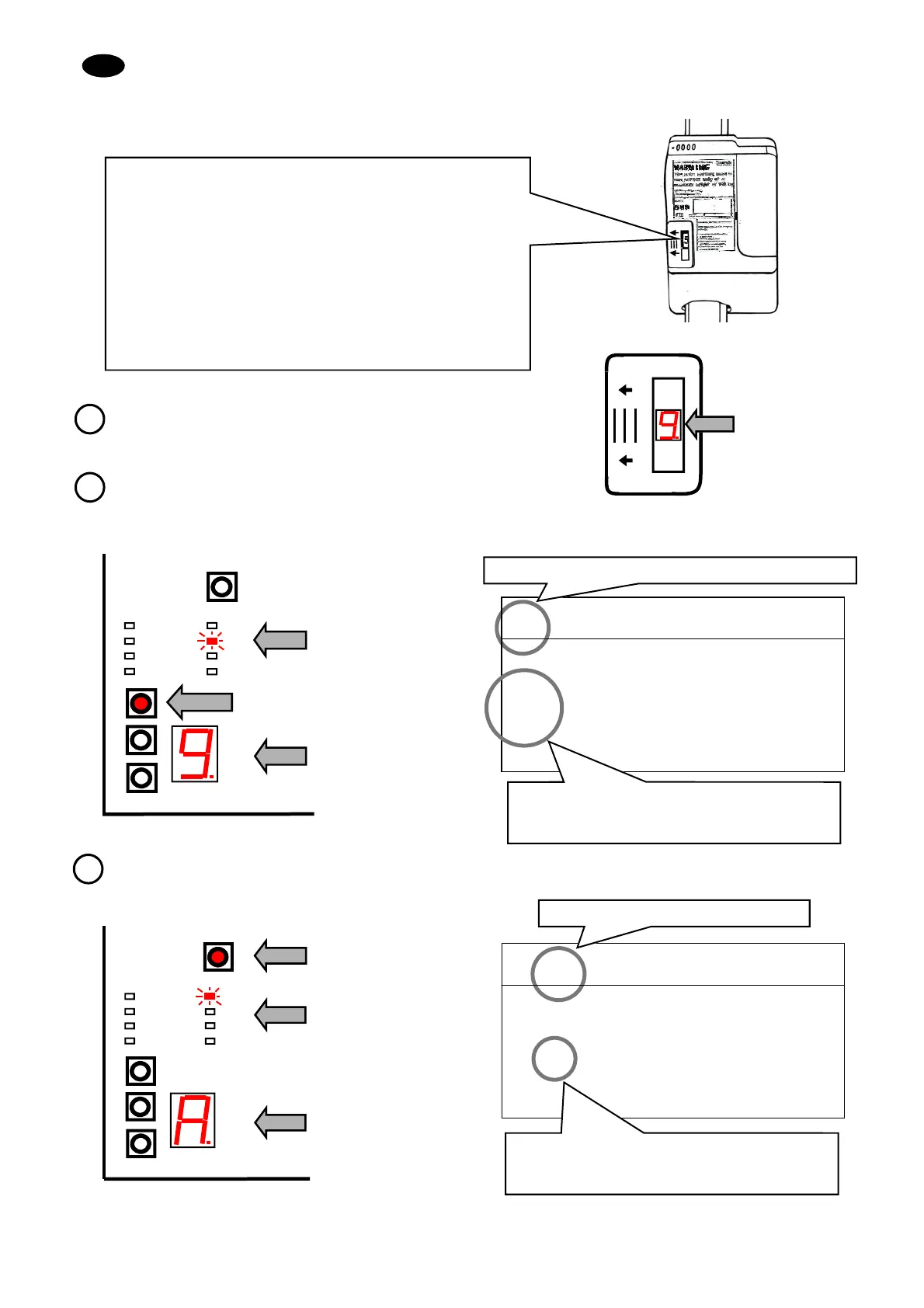

600 Diagnostik: Navigation
Das Statusdisplay ist sichtbar, wenn sich die Abdeckung der
Fahreinheit an ihrem Platz befindet und zeigt die folgenden
allgemeinen Benutzerfehlercodes an:
Statusdisplay
Treppenlift ist stehengeblieben. Kunden berichtet, dass eine ‘9’
auf demStatusdisplayangezeigt wird. Statusdisplay zeigt eine
’9’ ‘Fehler vorhanden‘.
Beispielfehler:
1
Für genaue Fehlerinformationen drücken und halten Sie die
Taste Erweiterter Modus.
Statusdisplay zeigt Fehler ’4’ an.
SW4
SW1
SW3
SW2
LED9
7
5
8
2
4
6
3
1
Erweiterter Modus
LEDs auf dem
Fehlerdisplay
Statusdisplay
3
SW4
SW1
SW3
SW2
LED9
7
5
8
2
4
6
3
1
LEDs auf dem
Fehlerdisplay
Statusdisplay
2
Nehmen Sie die Abdeckung der Fahreinheit ab, um Zugang zur
Haupt-ECU zu erhalten Fehlerdisplay LEDs. Drücken und
entrasten Sie SW 3 auf dem Haupt-ECU zur Freigabe des
Fehlermodus.
- Keine Ladegerätspannung vorhanden.
1. Batteriespannung zu niedrig.
2. Funktionsbereit.
3.Sicherheitspolster behindert.
4.Sitzarm-Kippschalter oder Schlüsselschalter ist auf AUS.
5. Unterer Arm ist nicht heruntergeklappt oder der Sitz ist nicht
belastet.
6. Der Trennsitzgurt wurde nicht angelegt. (Sofern eingebaut)
7. Sitz befindet sich nicht in der Mitte.
8. Schalter 3 auf ECU nicht eingerastet.
H-h Schalter 3 auf ECU nicht eingerastet. (Gibt es eine gespeicherte
Störung. gehen Sie zu Seite 59.)
9. Fehler vorhanden. Siehe Fehlercodes.
F. Softwarefehler. Haupt-ECU ersetzen.
1
Keine Stromzufuhr konnte an der Options-ECU
gefunden werden.
2 Die Batteriespannung übersteigt 30 V.
3 Stromobergrenze liegt gegenwärtig bei über 24 A
4 Stromobergrenze lag für 1 Sekunde bei über 16 A
5 Motorisierter Drehsitzmotor abgestellt ( Starla oder Saxon )
Die Stromobergrenze des motorisierten Drehsitzes oder des
Motors der Fußstütze wurde überschritten
9 A
FEHLER
LEDs auf dem Fehlerdisplay
LEDs des Fehlerdisplays zeigen die Fehlergruppe
‘3’ an. Fehlergruppe ‘3’ zeigt an, dass es sich um
einen der Fehler von 1 bis 6 handelt.
Fehlergruppe 3
Statusdisplay
Statusdisplay zeigt weiterhin eine ‘9’ auf der Haupt-ECU.
1
Keine Stromzufuhr konnte an der Options-ECU
gefunden werden.
2 Die Batteriespannung übersteigt 30 V.
3 Stromobergrenze liegt gegenwärtig bei über 24 A
4 Stromobergrenze lag für 1 Sekunde bei über 16 A
5 Motorisierter Drehsitzmotor abgestellt ( Starla oder Saxon )
6 Die Stromobergrenze des motorisierten Drehsitzes oder des
Motors der Fußstütze wurde überschritten
9 A
FEHLER
LEDs auf dem Fehlerdisplay
Der Fehlerdisplay ändert sich, um den konkreten
Fehler anzuzeigen. In diesem Fall ‘4’.
Stromobergrenze lag für 1 Sekunde bei über 16 A
Fehlergruppe 3
Statusdisplay
Der Statusdisplay wechselt von ‘9’ auf ‘A’.
DE
Drücken und entrasten
